小型内燃机配套离心鼓风机总成结构设计

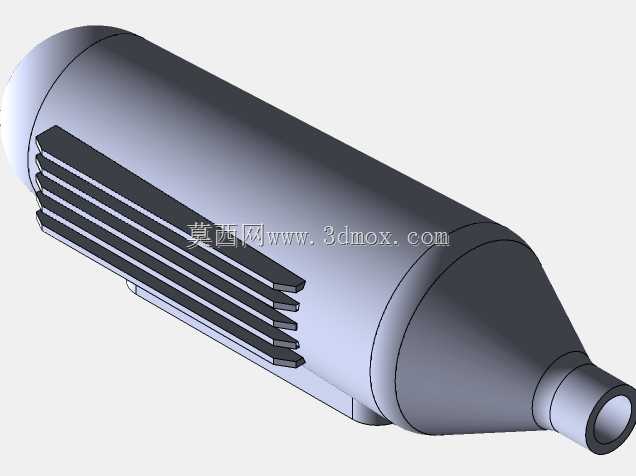

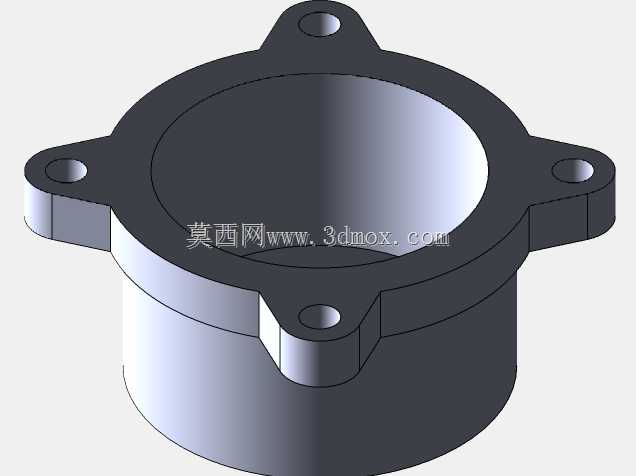

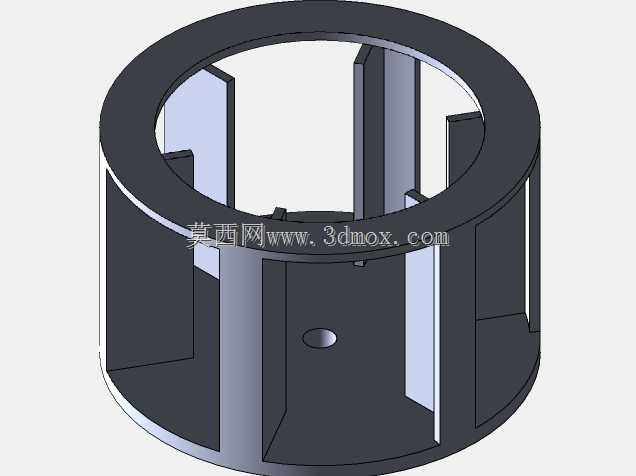

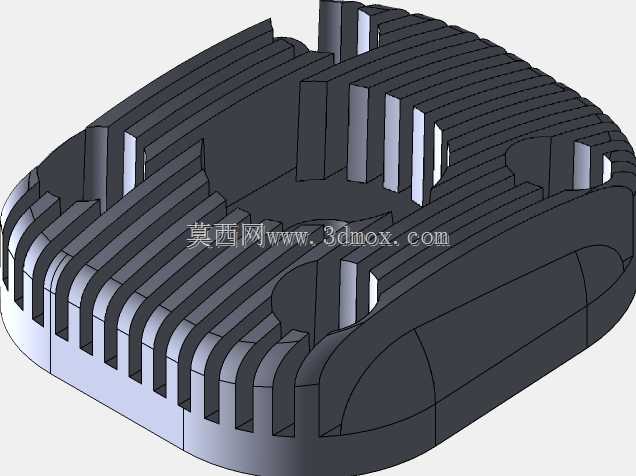

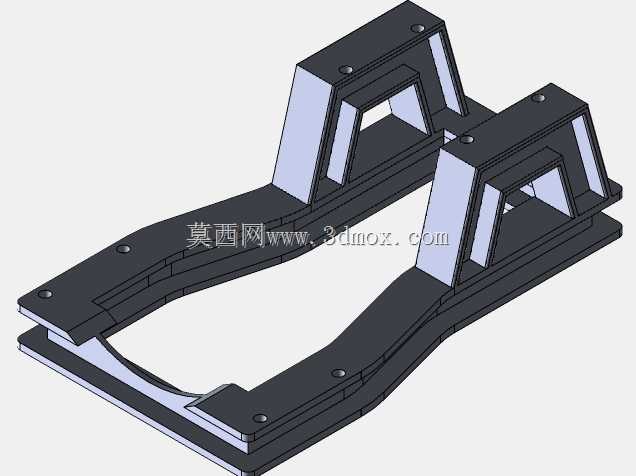

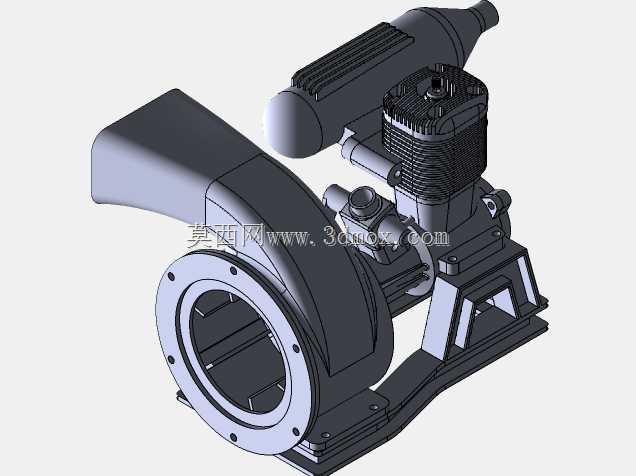

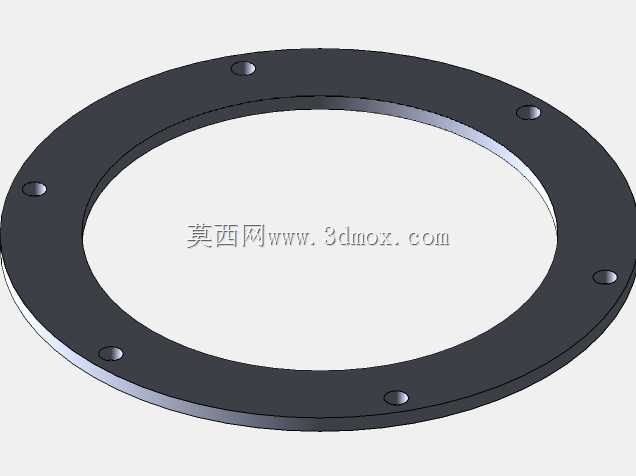

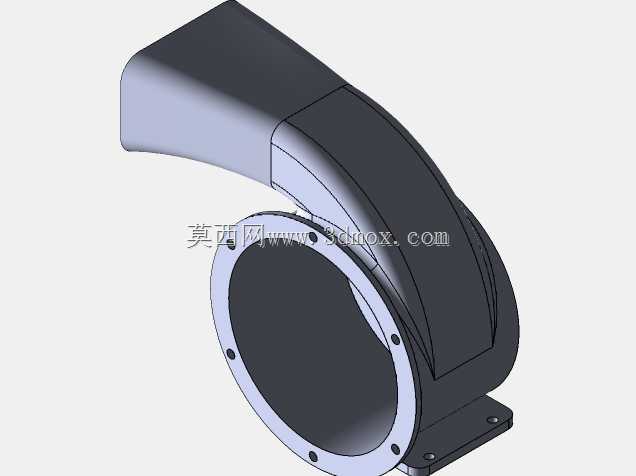

该鼓风机总成主要适配小排量单缸内燃机，广泛应用于通用动力场景，涵盖小型园林作业机械、便携发电机组、微型农用作业机具、迷你摩托及航模动力等配套领域，核心作用是为内燃机提供稳定的增压送风，一方面强化气缸散热效率，避免高负荷工况下缸体过热引发的动力衰减、部件磨损加剧问题，另一方面可优化进气充盈度，提升燃油燃烧效率，改善动力输出的平顺性。从功能特性来看，该总成采用离心式鼓风结构，蜗壳型流道经过曲面优化，能够在较低的驱动转速下输出足够风压与风量，进风口采用法兰式对接结构，可直接匹配内燃机进气端或散热风道接口，出风口做了收窄导流设计，能够将气流精准导向气缸散热鳍片或进气歧管位置，减少送风过程中的风压损耗。总成集成了专用安装支架，支架采用一体化铸造型结构，预留了多组螺栓固定点位，可直接与内燃机缸体侧部的安装位适配，无需额外设计转接构件，降低配套安装的复杂度。设计过程中，优先考虑了动力匹配与空间紧凑性，鼓风机的驱动端直接对接内燃机的动力输出轴，无需额外配置独立驱动源，大幅缩减了整体结构的占用空间；蜗壳部分采用等壁厚设计，既保证壳体结构强度，能够承受持续送风产生的内部风压，又尽可能控制整体重量，避免给内燃机增加过多额外负载。消音进气筒的设计兼顾了进气消音与空气初滤功能，表面的散热鳍片结构可对进入鼓风机的气流进行预降温，提升送风冷却效果。从安装边界来看，整体结构沿内燃机侧部横向布置，鼓风机主体的圆形法兰端面与内燃机缸体平行，安装支架的底部支撑面与内燃机安装基座处于同一水平面，外接管路的接口方向避开了内燃机的排气、供油等周边部件，预留了足够的管路装配与后期维护操作空间，各运动部件之间保留了安全间隙，避免运行过程中出现干涉摩擦问题，整体结构紧凑，适配性强，能够满足多类小型内燃机的配套送风需求。
