工业控制存储模块外壳结构设计

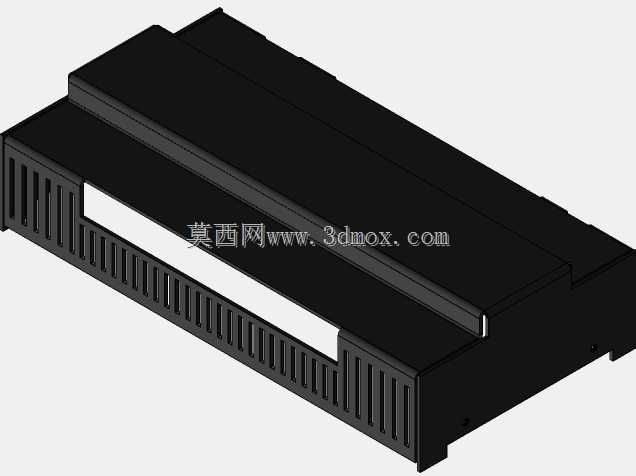

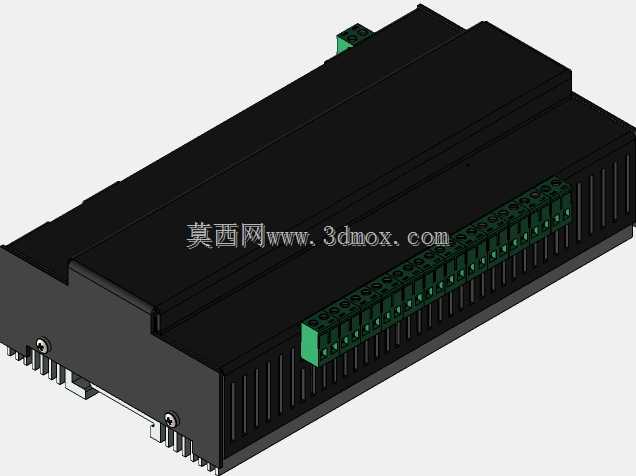

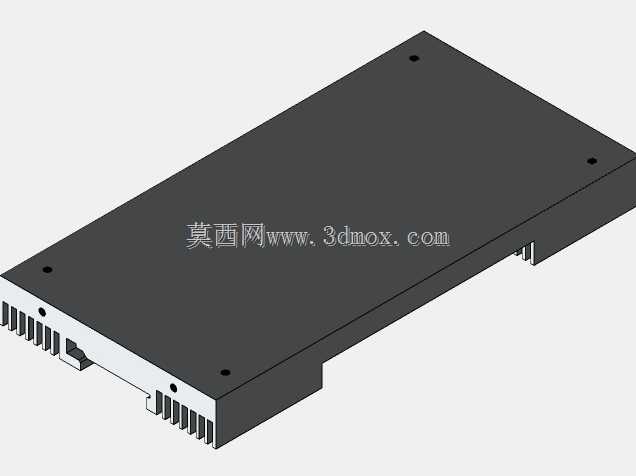

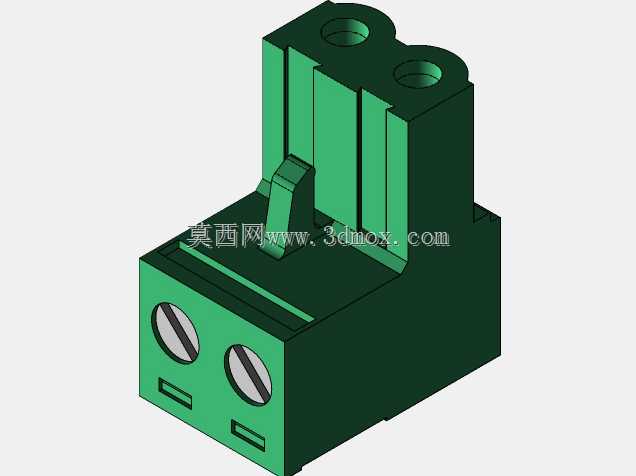

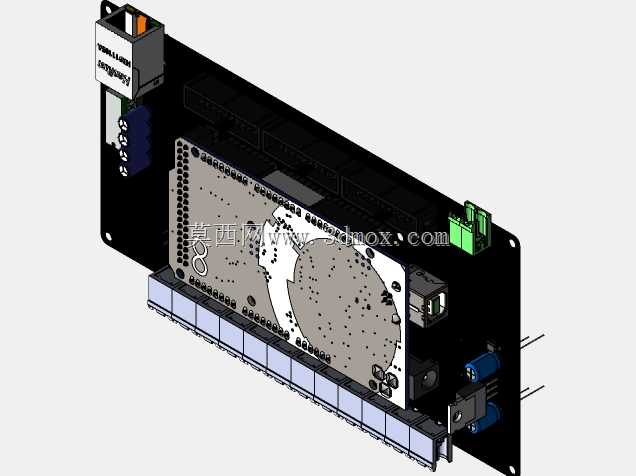

这款外壳模块是面向工业控制领域存储类功能板卡开发的专用防护承载结构，主要适配工业现场分布式IO控制、设备数据采集存储、产线边缘计算节点等应用场景，能够在复杂工业环境下为内部核心存储与控制电路板提供可靠的物理防护、稳定的安装支撑以及高效的散热保障，解决工业现场粉尘、潮气、外力磕碰以及设备长时间运行积热的常见问题。从实际用途来看，该外壳可直接配套RCM系列存储控制板使用，通过侧边集成的多组绿色接线端子排，能够快速实现外部电源接入、多路IO信号传输、通讯总线连接，无需额外外接转接端子，大幅降低现场布线的复杂度，提升设备集成的效率。在功能特性设计上，外壳主体采用高强度工程塑料材质，表面做了哑光抗刮处理，两侧设计有密集的竖向散热筋条，能够在不额外增加散热风扇的前提下，通过增大壳体与空气的接触面积，将内部电路板运行产生的热量快速导出，保证内部存储芯片长时间稳定工作，避免高温导致的数据读写异常或器件寿命衰减。外壳两端预留了标准导轨安装卡扣结构，能够直接卡装在工业电控柜通用的35mm标准DIN导轨上，无需额外打孔固定，同时壳体底部预留了平整安装面，也支持螺丝固定式安装，适配不同的柜内安装空间需求。设计思路上，整体采用上下扣合的拼接结构，通过侧边两颗固定螺丝实现上下壳体的锁紧，装配时无需复杂工装，直接将焊接完成的存储电路板从壳体开口端推入，对准内部预设的定位卡槽即可完成板卡固定，接线端子位置与壳体侧边的开口精准对位，不会出现端子错位无法接线的问题。外形尺寸上整体采用长条形窄体设计，宽度控制在标准单倍宽工控模块尺寸范围内，在电控柜内并排安装时不会占用过多横向空间，壳体高度预留了足够的内部余量，能够容纳板卡上的存储芯片、电容、接插件等不同高度的元器件，不会出现元器件顶壳的问题，安装边界上充分考虑了柜内布线的弯折半径，端子外沿预留了足够的接线操作空间，即使在密集安装的场景下，也能顺利完成导线的压接与插拔操作。壳体边角做了圆弧过渡处理，避免安装过程中锐边划伤操作人员，同时外壳的防护等级能够满足工业现场常规的防尘防溅要求，适配大多数工厂车间的电控柜内部使用环境。
