12V25A直流开关电源外壳结构设计

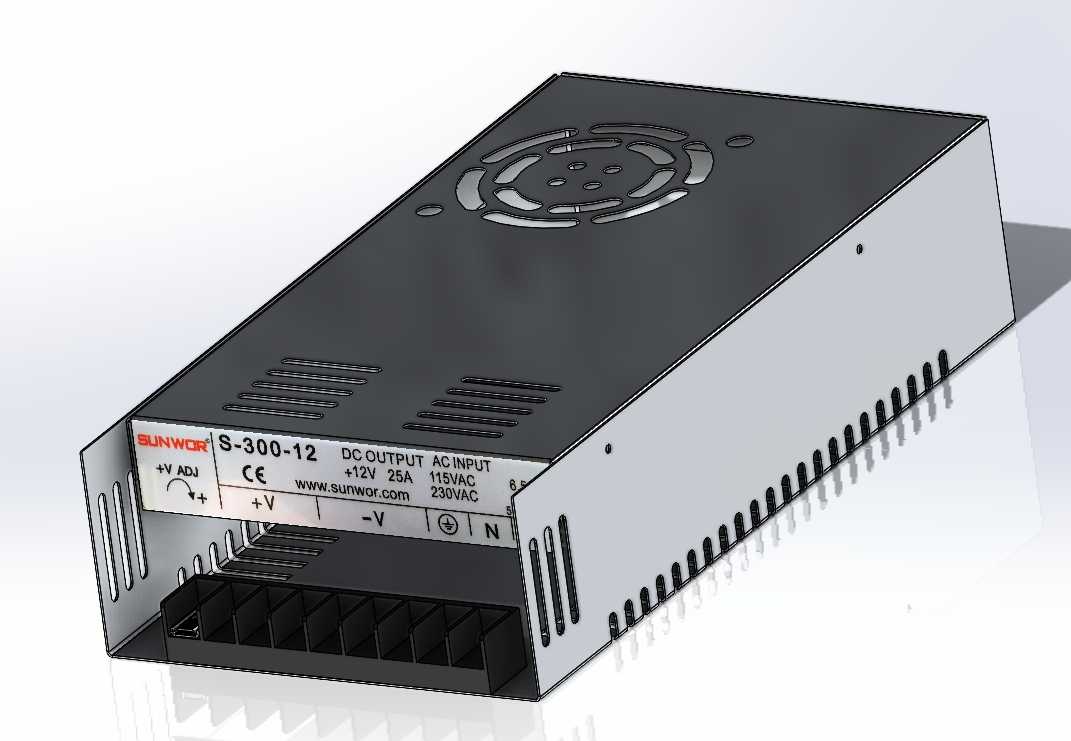

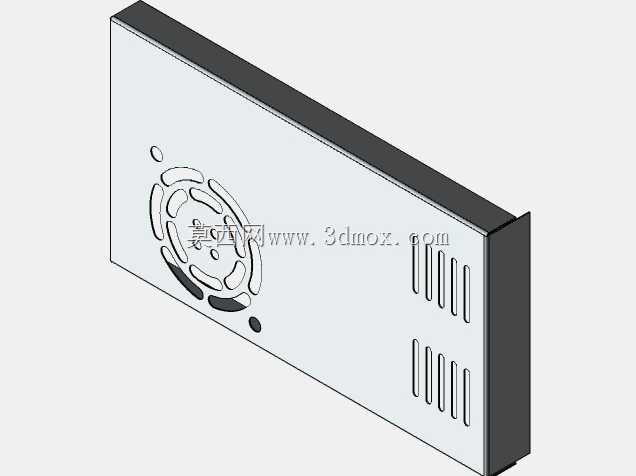

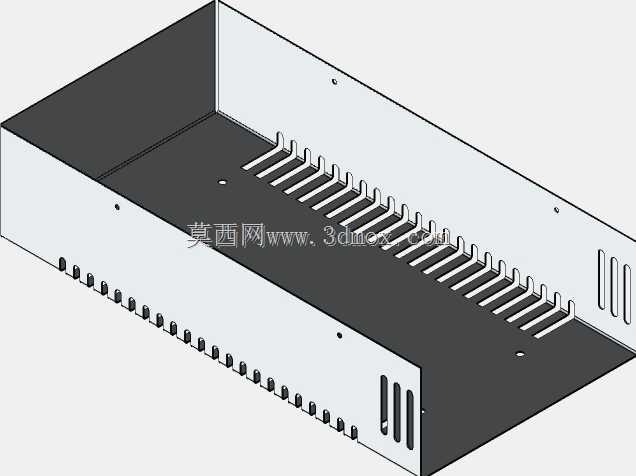

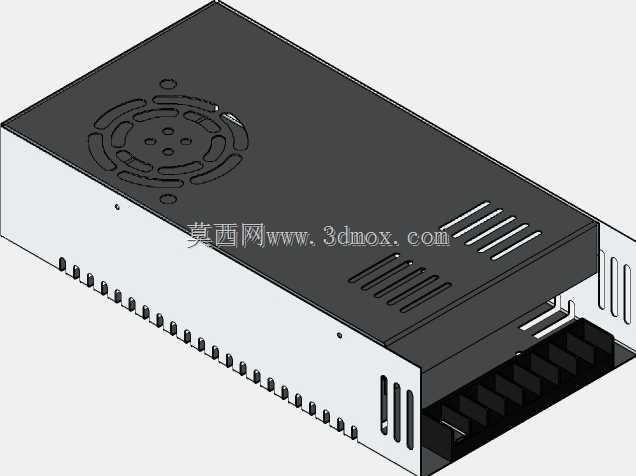

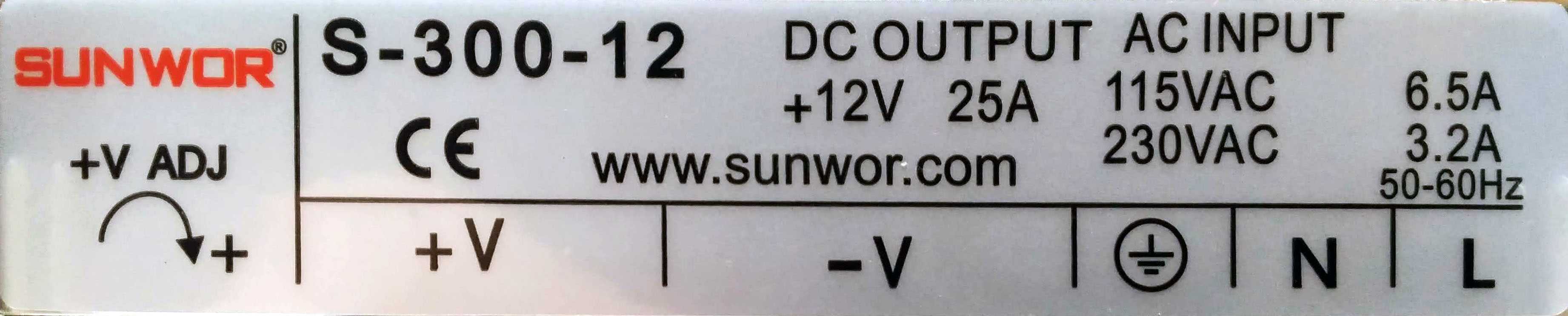

这款12V25A直流开关电源的壳体结构，主要面向工业自动化控制、低压直流设备供电、LED照明驱动、小型工控模块供电等场景设计，是交流转直流供电系统里的核心承载部件，能够将常规市电交流输入转换为稳定的12V直流输出，为后端负载提供持续可靠的电力供应。从实际使用需求出发，这款壳体采用封闭式钣金折弯结构，整体为长方体造型，外壳主体选用冷轧钢板材质，表面做哑光喷塑处理，既具备足够的结构强度保护内部电路板、变压器、整流模块等核心元器件，避免外界粉尘、潮气、轻微磕碰对内部电路造成损伤，也能通过金属壳体实现电磁屏蔽，减少电源工作时的电磁辐射对外界精密设备的干扰，同时阻隔外界电磁信号对电源稳压电路的影响。设计过程中充分考虑散热需求，壳体顶部预留了轴流风扇安装位，搭配环绕风扇位的弧形通风孔阵列，同时在壳体两侧、底部对应内部发热元件的位置开设了多组长条型通风槽，形成上下贯通的空气流道，配合内置风扇能够快速将电源满负载工作时产生的热量带出壳体外，避免内部元器件因积热出现性能衰减、寿命缩短的问题，保障25A大电流持续输出时的工作稳定性。壳体前端设置了清晰的接线标识区域，划分出交流输入接线端、直流输出接线端、电压调节电位器的对应位置，接线端采用下沉式设计，既方便施工人员快速识别接线点位完成线路接驳，也能避免接线后铜丝外露引发的短路风险。壳体两侧预留了标准安装固定孔位，能够适配常规电气柜内的导轨安装、平面螺丝固定两种安装方式，安装边界充分考虑了紧凑型电控柜的内部空间利用率，壳体边角做圆角折弯处理，避免安装维护过程中锋利边角划伤操作人员。壳体侧面的格栅开孔同时兼顾了通风与防异物侵入的平衡，开孔尺寸控制在能够阻挡常规大小的金属碎屑、虫类进入壳体内部的范围，适配车间、设备机房等多数常规工业使用环境的防护需求。
