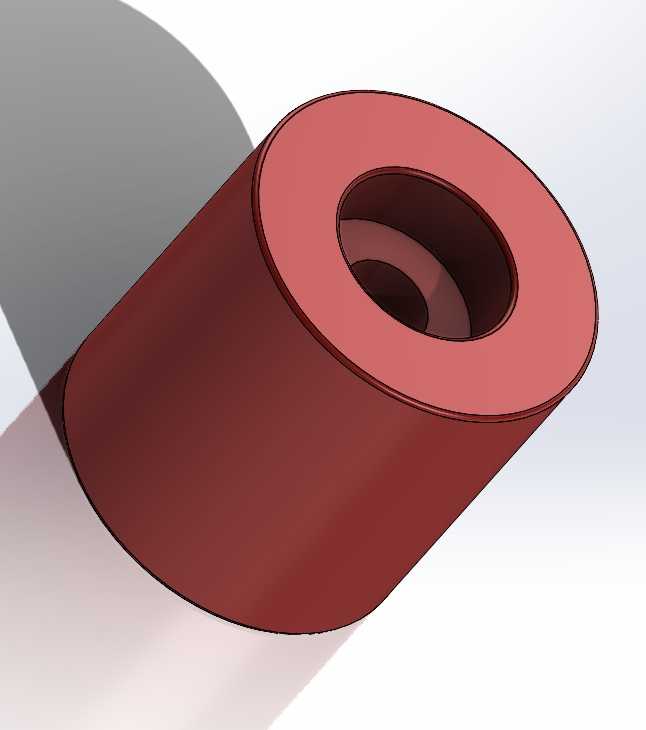

带同轴内孔的红褐色筒状衬套结构

该零件为同轴回转式筒状衬套结构，主要应用于各类需要轴类定位、径向支撑与耐磨防护的机械装配场景中，常见于轻工输送设备、小型动力传动机构、工装夹具的导向定位部位，可套设于对应直径的销轴、光轴外侧，避免轴件与安装基座直接接触产生磨损，同时补偿装配过程中的微小同轴度误差，降低轴系运转时的径向窜动幅度。从实际用途来看，该零件既可以作为滑动支撑衬套使用，在低速轻载的传动场景中承担径向载荷，为轴件提供稳定的回转支撑面，也可以作为隔套、限位套使用，装配在多组轴承、传动轮之间，限定轴上零件的轴向安装位置，避免运转过程中零件出现轴向滑移错位。从功能特性来看，该零件采用等壁厚筒身搭配一端加厚凸缘的结构设计，加厚凸缘可在装配时抵靠在安装基座的端面，起到轴向定位的作用，无需额外加装轴向挡圈即可限制衬套自身的轴向窜动；内孔为同轴阶梯式设计，可适配不同直径的轴段装配需求，同时内孔与外圆保持较高的同轴度，保证装配后轴件的回转精度，外圆柱面为光滑整圆结构，可与安装基座的内孔形成过盈或过渡配合，保证衬套安装后的结构稳定性。从设计思路来看，该零件优先考虑了装配便捷性与耐磨实用性，整体无复杂异形结构，所有轮廓均为回转面，加工时可通过普通车床一次装夹完成内外圆与端面的加工，有效降低加工难度与制造成本；凸缘与筒身采用圆弧过渡衔接，避免应力集中导致的零件断裂问题，内孔的阶梯过渡处同样设置微小倒角，既方便轴件的插入装配，也可避免锐边划伤轴件表面。从外形尺寸与安装边界来看，该零件整体为轴向长度大于外径的筒状结构，凸缘外径略大于筒身外径，装配时需要在基座上加工出与筒身外径匹配的安装沉孔，沉孔深度需略小于筒身轴向长度，保证凸缘端面能够紧密贴合基座表面；内孔的最小直径为适配轴径的核心尺寸，装配时需保证轴件与内孔的配合间隙控制在合理范围内，既要避免间隙过大导致的轴系晃动，也要避免间隙过小导致的装配卡滞、运转发热问题；零件的径向安装边界以凸缘的最大外径为限，周边需预留足够的装配操作空间，避免与周边其他零件产生运动干涉。
