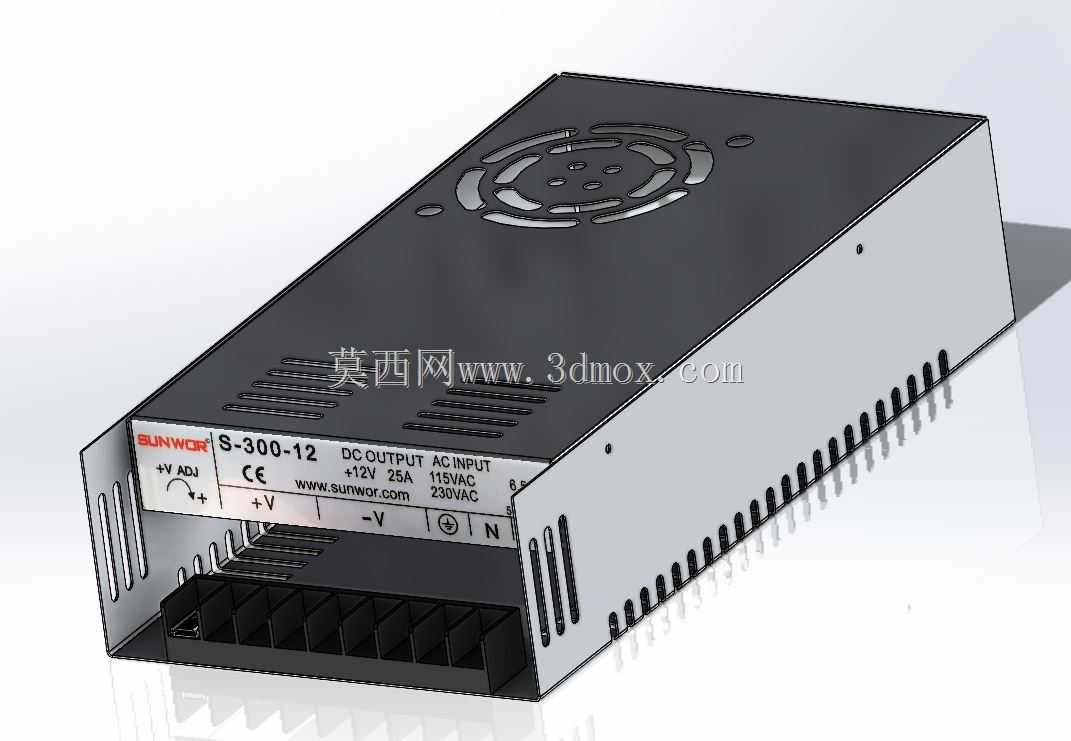

这款直流供电单元的三维结构设计,完全围绕工业现场低压直流供电的实际使用需求展开,在做结构排布之前,首先梳理了这类电源的常见应用场景:工业自动化设备的控制回路供电、LED照明模组集中供电、小型3D打印设备整机供电、通讯基站辅助设备供电、实验室测试台架直流供电等场景,不同场景对安装空间、散热能力、接线便利性的要求存在差异,因此结构设计上做了多场景适配的考量。从外形尺寸来看,整体采用长方体金属壳体结构,长度方向预留了足够的内部空间容纳变压器、整流桥、滤波电容等核心电气元件,宽度方向控制在标准机架安装的适配尺寸范围内,高度方向压缩了冗余空间,既可以满足桌面平放安装的空间要求,也能适配标准机柜内的层板安装位,壳体侧边预留的安装固定孔位,

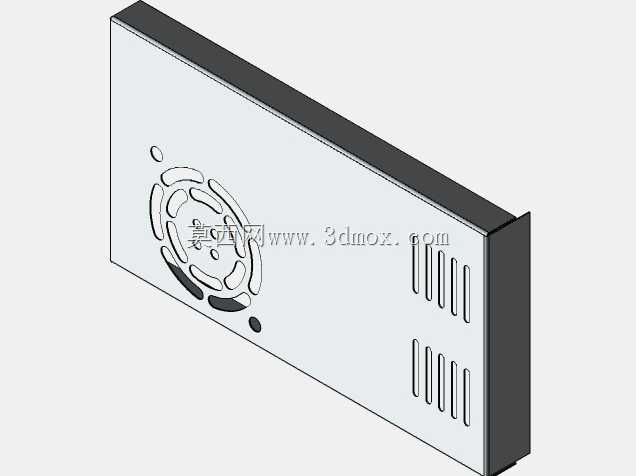

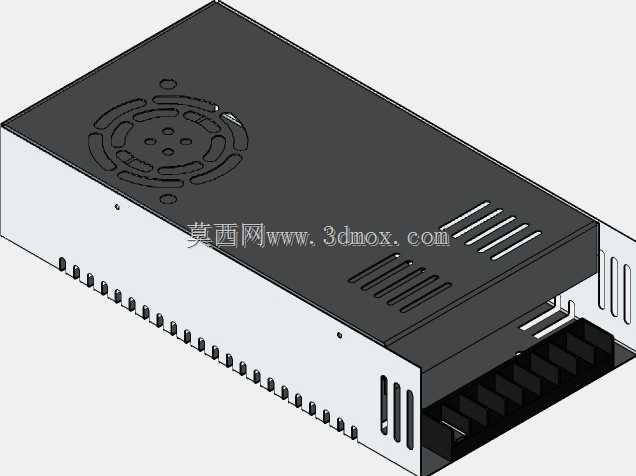

兼容壁挂安装、导轨卡装两种常见的工业安装方式,安装边界上预留了接线操作的手部操作空间,避免安装后接线端子被周边结构遮挡,导致接线作业无法开展。散热结构的设计是这款电源结构设计的核心部分,顶部采用一体冲压成型的散热通风孔阵列,中心位置预留了轴流风扇的安装位,风扇安装位周边的通风孔采用环形排布,配合壳体两侧的竖向长条通风槽,形成从下到上的贯通式散热风道,冷空气从壳体下部的接线端周边缝隙进入,经过内部发热元件表面带走热量后,从顶部风扇位置排出,这种风道设计可以避免内部出现散热死角,尤其是功率管、整流桥这类高热元件的安装位置,特意设置在风道的主通路上,保证元件工作时产生的热量可以被快速带走,避免长期高温工作导致元件寿命衰减。

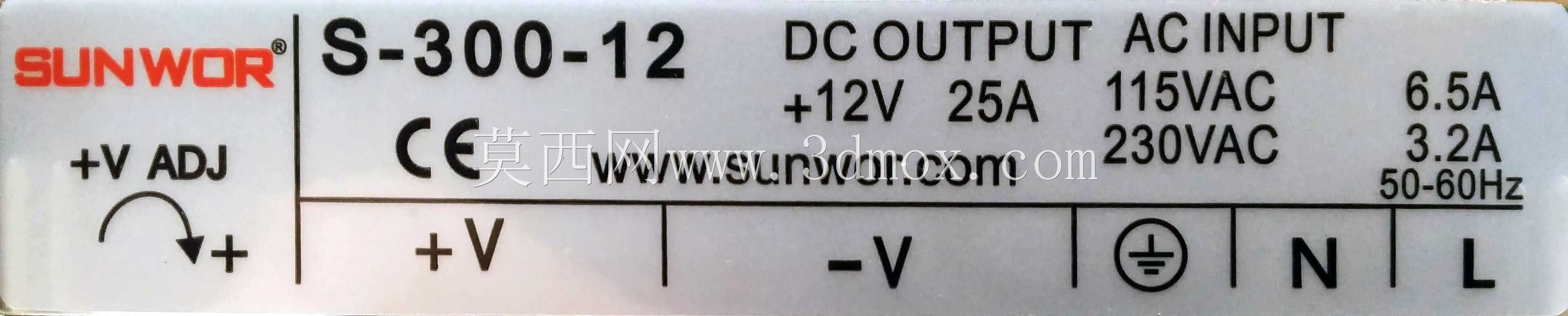

壳体采用金属板材折弯拼接的结构,板材厚度兼顾结构强度与轻量化需求,折弯边做了内卷边处理,避免安装维护时锋利的板材边缘划伤操作人员,壳体表面做了黑化喷塑处理,既可以提升金属壳体的防锈耐腐蚀能力,也能避免金属表面反光对设备运维人员造成视觉干扰。前端面板的布局按照接线操作的逻辑排布,交流输入端子、直流输出端子、电压调节电位器、状态指示灯依次排列,每个接线端子旁都做了清晰的标识刻印,标识位置避开接线时的螺丝操作区域,不会因为接线拧螺丝导致标识被磨损,电压调节电位器采用内凹式设计,避免设备运输或者安装过程中误触导致输出电压偏移,状态指示灯的位置突出于面板表面,运维人员在距离设备一米左右的位置就能清晰观察到电源的工作状态。内部结构的排布上,

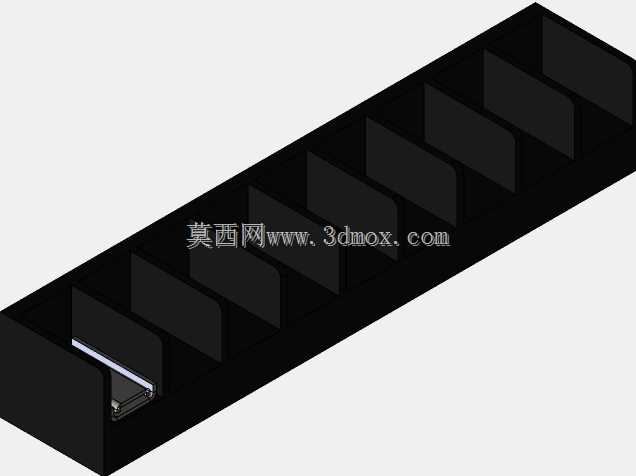

将高压交流输入部分与低压直流输出部分做了物理隔离,中间设置绝缘挡片,避免高压部分与低压部分距离过近导致的爬电距离不足问题,满足电气安全的相关规范要求,内部元件的固定位都预留了减震垫的安装槽,减少设备工作时风扇转动产生的振动传递到周边安装结构上,也能避免外部振动传导到电源内部导致元件引脚脱焊。在做三维建模的过程中,所有的折弯圆角、冲压开孔的尺寸都按照实际钣金加工的工艺要求设置,避免出现无法加工的直角折弯或者过小开孔,每个拼接边的连接位都预留了点焊的工艺缺口,方便生产过程中的组装焊接,壳体的拼接公差控制在合理范围内,既不会因为公差过小导致组装困难,也不会因为公差过大出现拼接缝隙过大影响电磁屏蔽效果的问题,金属壳体本身的连续结构可以形成有效的电磁屏蔽层,减少电源工作时产生的电磁干扰对外围敏感设备造成影响,也能阻挡外部的电磁干扰影响电源本身的工作稳定性。接线端子的选型适配常规的多股铜芯线缆,端子的压线螺丝长度足够,压紧后可以保证线缆接触可靠,不会因为长期工作出现接触不良打火的问题,直流输出端的正负极标识采用差异化的符号与文字双重标注,避免接线时正负极接反导致后端用电设备损坏。
