阶梯式导向定位滑动基座结构设计

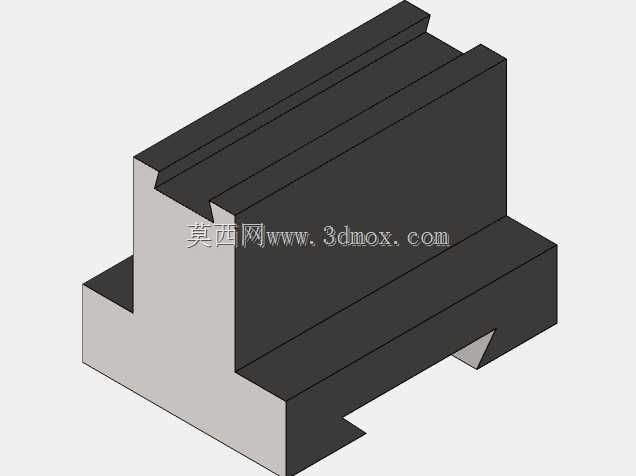

该阶梯式导向定位滑动基座是机械传动导向系统中的核心支撑构件，主要应用于各类直线往复运动的工装设备、输送导向机构以及专用机床的滑动进给单元中，承担滑动副的承载、导向与精准定位功能，可在低速重载的直线运动场景下为配套滑动部件提供稳定的运行基准，常见于工装夹具的位移调节模块、自动化生产线的工件推送导向位、小型专用设备的滑动工作台支撑结构中，能够有效抵消滑动过程中的侧向偏移力矩，保障往复运动的直线度与重复定位精度。从功能特性来看，该构件采用一体化的阶梯式凸台结构设计，上部设置的多道平行凸棱构成了主导向配合面，可与对应滑槽形成嵌合式滑动配合，配合面的平行度公差经过严格管控，能够将滑动过程中的卡顿、偏摆风险降至最低；下部基座向外延伸形成宽幅支撑底座，大幅提升了构件安装后的接触面积，降低单位面积承压，避免长期重载下的安装面形变；底座端部设置的三角状定位缺口可与安装基面的定位销配合，实现快速安装对位，同时能够承受滑动过程中产生的轴向冲击力，防止基座在长期往复受力下出现位置偏移。在设计思路上，该构件优先保障结构刚性与导向精度的平衡，整体采用等强度设计逻辑，不同部位的壁厚根据受力分布做差异化设置，主导向凸棱部位厚度更大以承受滑动摩擦与侧向载荷，底座部位在保证支撑强度的前提下做了合理的减重优化，既避免了材料冗余增加构件自重，也不会因壁厚过薄导致受力断裂。外形与安装边界方面，该构件整体为规整的长方体衍生结构，上部导向凸棱与下部底座的台阶差均匀一致，所有配合棱边均做了微小倒角处理，既可以去除加工毛刺避免装配时刮伤配合面，也能在装配对接时起到导向引入作用；安装基面为平整的机加工面，平面度公差满足通用机械安装要求，无需额外加工调整即可直接与标准安装基板配合固定，整体安装边界规整无外伸异形结构，能够适配多数标准间距的安装孔位布局，可直接替换同规格的常规滑动基座使用，无需对配套安装结构做额外改造。
