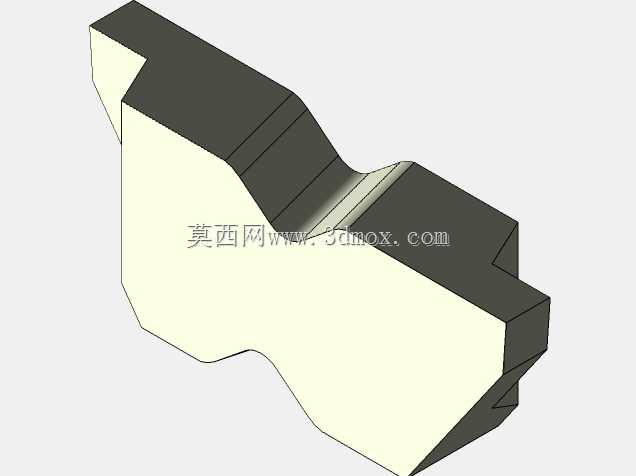

异形曲面限位支撑块结构设计

该异形曲面限位支撑块是工业装配场景中常用的定位承力构件，主要应用在工装夹具定位工位、自动化生产线工件承托工位、专用设备的行程限位环节，可在工件加工、装配、转运过程中提供稳定的刚性支撑与精准的位置约束，避免工件出现位移、偏斜或受力形变，保障工序精度与生产稳定性。从功能特性来看，该构件采用一体化实心结构设计，整体无拼接缝隙，具备优秀的抗挤压、抗形变能力，可承受垂直方向的持续静载荷与一定频次的侧向冲击载荷，适配中等载荷工况下的长期使用需求。其核心设计思路围绕适配特定工件的贴合轮廓展开，主体的大弧度曲面完全匹配对应工件的外轮廓形态，可实现与工件表面的大面积贴合接触，相比平面支撑块能大幅降低接触应力集中，避免工件接触面出现压痕或局部变形；构件上部的阶梯状凸起结构可实现侧向限位功能，与工件的凹槽结构精准契合，限制工件在支撑面上的横向滑动与转动自由度，无需额外加装定位销即可完成初步定位，有效简化夹具整体结构。构件侧边的斜切过渡设计，一方面可避让周边相邻的工装部件，避免装配时出现结构干涉，另一方面可减少构件自身的无效重量，在保障结构强度的前提下降低材料消耗。从安装边界来看，该构件底部为平整安装面，可直接通过螺栓固定在工装基板或设备工作台面上，底部平面的平面度公差控制在合理范围内，保障安装后整体的水平度与支撑稳定性；构件的整体轮廓尺寸经过紧凑化设计，在满足支撑与限位功能的前提下，尽可能缩小占用的安装空间，适配狭小工位的布局需求，不会与周边的执行部件、检测元件产生运动干涉。在细节设计上，构件所有的棱边均做了微小倒角处理，既可以避免装配过程中锐边划伤操作人员，也能消除应力集中点，提升构件长期受载下的结构疲劳寿命，适配工业场景下长期反复使用的需求。
