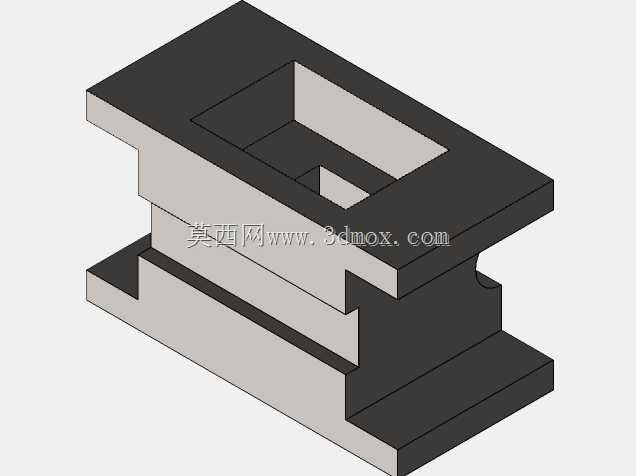

工字型双层嵌套槽式定位基座结构

该定位基座主要应用于工业生产装配线的工位定位、工装夹具的承载支撑场景，也可作为小型精密加工设备的辅助定位垫块使用，在需要分层承托、精准对位的装配工序中，能够为上方待加工或待装配的零部件提供稳定的安装基准，同时通过自身的分层结构预留出操作避让空间，方便装配人员或自动化执行机构完成侧面的锁付、插接等工序动作。从实际用途来看，该构件属于工装配套的基础支撑件，既可以单独作为工位垫块使用，也可以多件组合拼接形成长条形的定位支撑轨道，适配不同尺寸工件的承托需求，其上下对称的工字型轮廓能够在保证结构强度的前提下，减少实体材料的用量，降低构件自身重量，同时上下两端的平直安装面可以保证与安装台面、上方承载件的贴合度，避免安装后出现倾斜、晃动的问题。在功能特性上，该基座顶部开设的矩形通槽能够对上方搭载的构件起到横向限位作用，防止工件在装配受力时出现水平方向的滑移，中部的内凹结构一方面形成了避让空间，避免与下方安装台面上的凸起结构产生干涉，另一方面也为侧面的紧固件预留了操作空间，无需额外抬高基座即可完成侧面锁付作业，侧边的半圆凹槽则可以作为走线通道或者定位销的避让位，适配不同的安装配套需求。设计过程中，整体采用对称式的结构思路，上下两层的凸缘尺寸保持一致，既可以正向安装使用，也可以反向倒置安装，适配不同高度的承托需求，所有的棱边都做了等距的壁厚处理，在注塑或铣削加工时能够保证材料成型的均匀性，避免出现壁厚差异过大导致的变形问题，中部的支撑筋与上下端面做了一体化连接，能够将上方承载的垂直压力均匀分散到整个基座截面，避免局部应力集中导致的结构断裂。在外形尺寸与安装边界上，该基座整体为长方体工字型轮廓，上下安装面的宽度大于中部支撑段的宽度，安装时仅需要保证上下端面的贴合区域平整即可，无需额外预留过大的周边操作空间，顶部矩形槽的深度与宽度按照常规小型工装的定位凸台尺寸做适配设计，能够直接匹配多数标准小型夹具的安装定位需求，侧边的半圆凹槽位置与中部内凹空间齐平，不会超出基座的整体宽度边界，多件并排拼接时不会出现结构干涉，能够紧密排列形成连续的支撑面。
