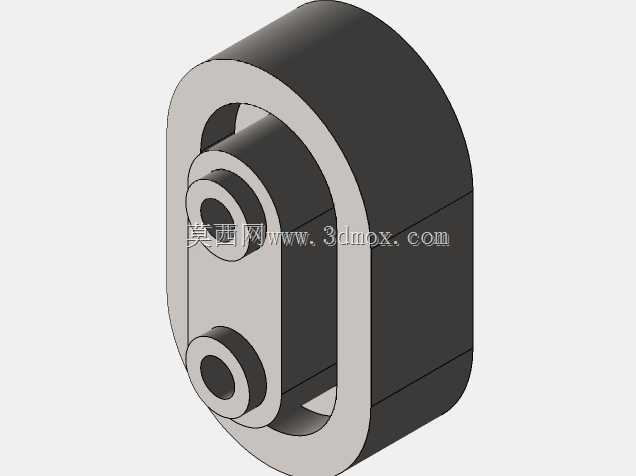

双孔铰接式环形连接传动构件

该构件属于机械传动系统中的铰接连接类部件，主要应用于各类需要实现往复摆动传动、连杆联动的机械设备场景中，常见于轻工自动化生产线的连杆机构、小型输送设备的张紧联动结构、农用机械的操作联动组件以及专用设备的执行端连接部位，核心作用是实现两个铰接点之间的刚性框架连接，同时为两个铰接轴提供稳定的安装支撑，保障联动过程中传动路径的稳定性，避免铰接点出现偏移、卡滞的问题。从功能特性来看，该构件采用一体化的环形框架结构，框架两端分别设置同轴度经过校准的铰接孔位，两个孔位分别用于穿装铰接销轴，一端可连接固定端的铰接支座，另一端可连接活动端的传动连杆，环形的中空结构既可以容纳中间的联动部件，也能够在保障结构强度的前提下降低构件自身重量，减少传动过程中的惯性负载。设计过程中，首先根据传动过程中需要承受的径向载荷、摆动频率确定框架的壁厚参数，两个铰接孔的孔径根据配套销轴的直径做公差匹配，孔内预留了衬套安装的空间，可加装耐磨衬套降低铰接转动过程中的磨损，延长构件的使用寿命；框架的外轮廓做了圆角过渡处理，避免应力集中导致的框架断裂问题，同时也能减少安装过程中尖锐边角带来的操作安全隐患。从安装边界来看，该构件整体为扁状类椭圆形结构，厚度方向尺寸紧凑，可适配安装空间较为狭窄的铰接部位，两个铰接孔的中心距根据对应连杆机构的传动行程做了匹配设计，安装时仅需将两个孔位分别对准对应部件的铰接点位，穿装销轴并加装轴向限位卡簧即可完成装配，不需要额外的复杂定位结构，拆装维护十分便捷。构件的外表面做了平整化处理，没有多余的凸起结构，可避免传动摆动过程中与周边相邻部件发生运动干涉，保障整个连杆机构运行过程顺畅无卡阻。
