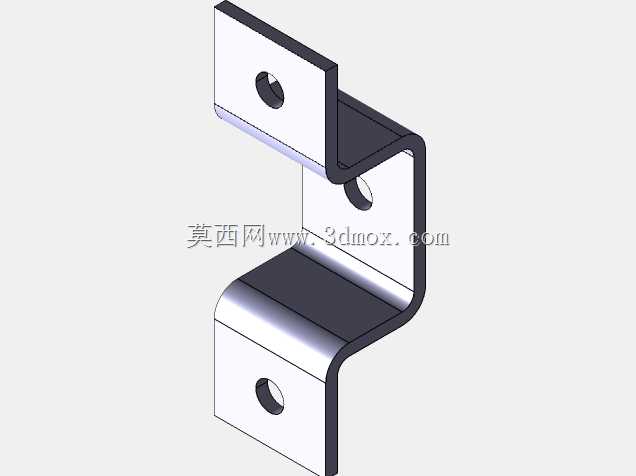

多折弯Z型减震连接固定支架结构

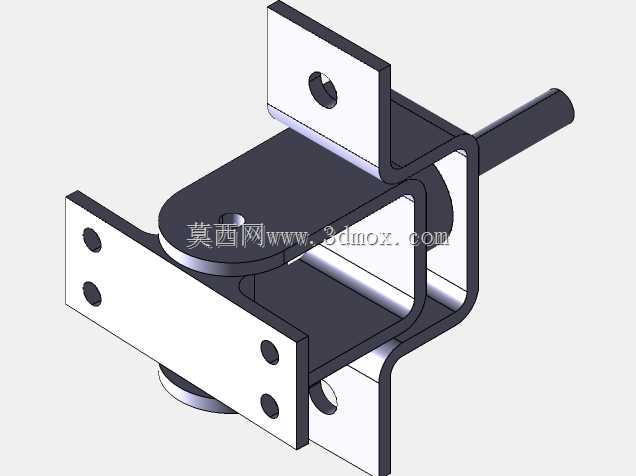

这款Z型多折弯减震连接支架，是减震总成中承担连接限位、缓冲隔振作用的核心钣金构件，广泛应用在小型动力设备、车载附属部件、工业自动化输送线、户外机柜安装等需要隔振缓冲的场景中，能够有效阻隔设备运行产生的振动向安装基座传递，同时避免外部路面冲击、设备共振带来的部件松动、连接失效问题，在小型内燃机附件固定、车载电子设备安装、轻型工业设备隔振布局中都能发挥稳定作用。从实际使用功能来看，该构件并非独立完成减震工作，而是作为减震组件的承载连接骨架，三个平面分别对应三个安装点位，上下两个平面用于对接外部待固定设备与安装基座，中间折弯段预留的安装位用于固定弹性减震阻尼元件，通过三段式错位布局，既可以错开安装面的空间干涉，又能让弹性元件的受力方向沿垂直安装面传递，避免侧向剪切力损坏减震阻尼件，大幅提升减震组件的整体使用寿命。在设计思路上，这款支架采用等厚薄板钣金折弯工艺成型，整体为连续冷弯Z型结构，所有折弯处均做了圆角过渡处理，避免折弯处应力集中导致的钣金开裂，同时圆角过渡也能消除安装过程中的锐边割手风险；三个安装平面上的安装孔均采用同轴度适配的圆形通孔，孔位边缘做了轻微沉台处理，既可以适配标准螺栓的穿装固定，也能避免螺栓头凸起影响安装面的贴合度，三个安装面的平面度公差控制在合理范围内，保证安装后连接面完全贴合，不会出现局部翘曲带来的附加应力。从安装边界与尺寸适配来看，该支架整体轮廓紧凑，三段折弯的间距经过精准核算，既保证了中间减震元件有足够的安装容纳空间，又不会让整体结构过于臃肿占用过多安装空间，上下安装面的孔位间距适配多数小型设备的通用安装孔距，不需要额外对安装基座做打孔改造就能直接适配，支架的折弯角度经过反复校核，能够保证安装后待固定设备与基座保持平行，不会出现倾斜偏载的问题；钣金厚度的选择兼顾了结构强度与轻量化需求，在承受额定载荷的情况下不会出现永久变形，同时整体重量较轻，不会给安装部位带来额外的负重负担。在实际装配场景中，该支架可以搭配橡胶减震垫、弹簧阻尼器等不同类型的减震元件使用，根据不同的隔振需求更换中间的阻尼部件就能适配不同载荷、不同振动频率的使用场景，不需要重新更换连接支架，大幅提升了构件的通用适配性，降低了不同场景下的配件备货成本。
