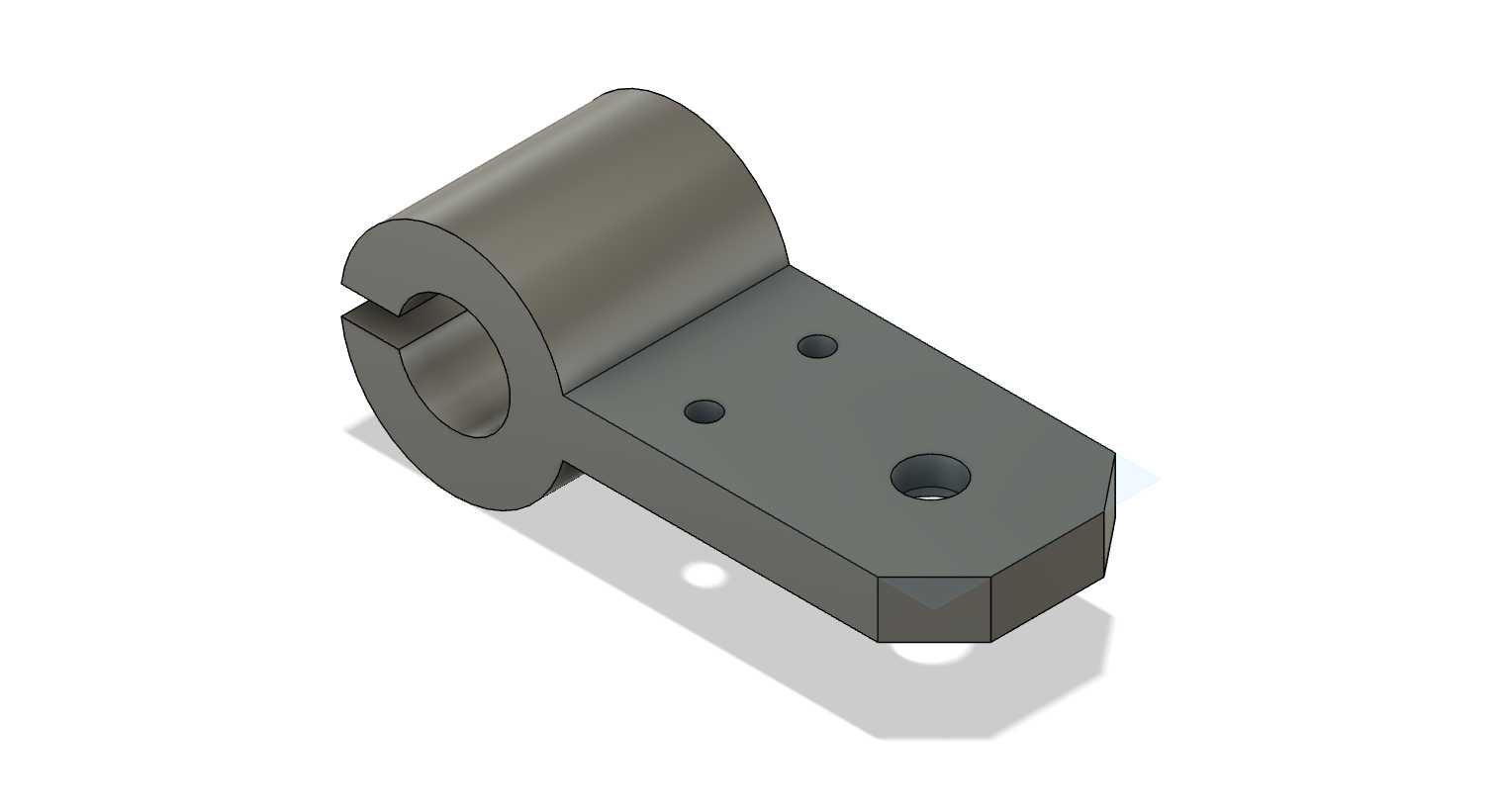

带夹装圆柱座的异型连接固定支架

这款带夹装圆柱座的异型连接固定支架，是工业传动与工位调节场景中十分常用的支撑连接构件，主要应用在轻工生产线的导杆定位、小型设备的工位角度调整、检测工装的悬臂支撑等场景中，能够实现轴类杆件与平面安装基体之间的刚性连接，同时借助夹套的开口锁紧结构，可灵活调整支架在圆杆上的固定位置与周向角度，适配不同工位的安装需求。从实际用途来看，该构件一端的开口圆柱夹套用于套接在直径匹配的光轴、导杆或者圆管上，通过拧紧夹套开口处的锁紧件，就能让夹套产生径向收缩抱紧杆件，实现无键式的快速固定，相比传统的键槽连接或者焊接固定，这种夹装方式不需要在杆件上额外加工定位结构，安装调整更加便捷，也不会对杆件表面造成不可逆的损伤，适合需要频繁调整工位位置的生产场景。另一端的异型平板安装座则用于搭载功能部件，平板上预留的三个不同规格的安装孔，分别适配不同的安装需求，其中两个小孔用于固定小型传感器、挡片、导向块等轻型附件，大尺寸的沉头孔则用于穿装锁紧螺栓，将搭载的部件牢牢压合在安装平面上，平板末端做了切角处理，避免安装时与周边构件发生干涉，也能减少支架整体的重量，降低夹装部位的承重负荷。在设计思路上，这款支架采用一体化铣削成型的结构，夹套部分与平板安装座之间做了大圆弧过渡连接，有效降低了应力集中的风险，能够承受更大的悬臂载荷，避免长期受力后在连接部位出现断裂变形。夹套的开口缝隙宽度经过合理设计，既保证锁紧时夹套有足够的收缩量抱紧杆件，又不会因为开口过大导致夹套自身刚性不足，夹套的内孔做了高精度的公差控制，与适配杆件的配合间隙控制在合理范围，锁紧后不会出现晃动偏移的问题。平板部分的安装孔位置经过布局优化，三个孔呈三角形分布，固定搭载部件时受力更加均匀，即使承受侧向的冲击力也不会出现部件松动的情况。从安装边界来看，夹套部分的内孔直径适配常规的工业光轴规格，整体的径向尺寸不会占用过多的安装空间，平板部分的长度与宽度经过合理规划，既保证有足够的安装面搭载附件，又不会因为尺寸过大导致在狭小的设备空间内无法安装，整体的厚度设计兼顾了刚性与轻量化需求，在满足承重要求的前提下尽可能减少材料消耗，降低构件自身的重量，减轻夹装杆件的负载。在实际使用中，这款支架可以多件组合使用，在同一根光轴上安装多个支架，分别搭载不同的功能附件，搭建出灵活可调的工位支撑结构，也可以单个使用，作为小型悬臂部件的固定基座，适配各类非标自动化设备的定制化安装需求，其结构简单可靠，安装调整便捷，能够有效减少非标设备的加工与装配成本，缩短设备的组装调试周期。
