高精度游标式深度测量卡尺结构设计

这款深度测量卡尺是机械加工、五金制造、装配检修场景中不可或缺的接触式尺寸检测器具，主要用于精准测量工件盲孔深度、台阶高度、凹槽深度、键槽深度等常规量具难以直接触及的尺寸参数，在机加工车间工序检验、零部件入厂质检、设备装配调试、模具修配验证等环节都有极高的使用频次，能够帮助一线操作人员快速获取可靠的深度尺寸数据，避免因尺寸偏差导致的装配干涉、配合失效等质量问题。

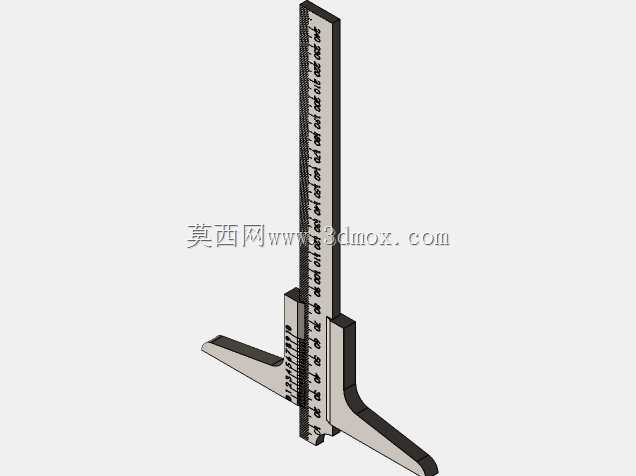

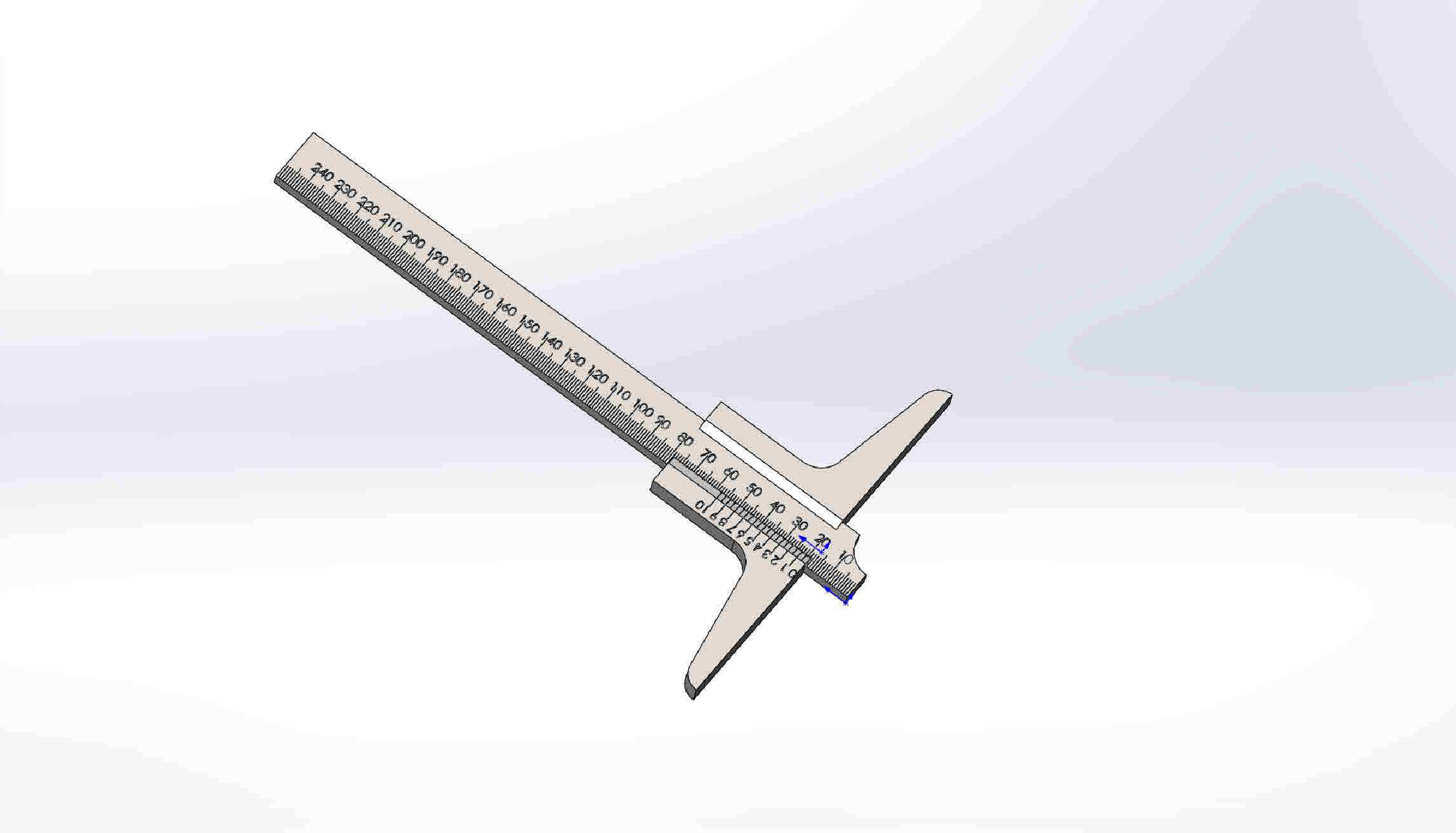

产品整体采用经典的游标读数结构设计，核心部件包含带刻度的主尺身、可沿尺身平稳滑动的游标滑座、与滑座刚性连接的测量基座，以及配套的锁紧定位组件。主尺身采用细长平直的不锈钢型材加工，尺身表面蚀刻有清晰的公制刻度线，刻度间距均匀、标识清晰，长期使用不易磨损；测量基座底面经过精磨处理，具备极高的平面度，测量时能够紧密贴合在工件的基准平面上，避免因基准倾斜带来的测量误差；游标滑座与尺身的配合间隙经过精密调校，滑动过程顺滑无卡顿，同时不会出现横向晃动，保证测量时尺身始终与基准面保持垂直。锁紧装置采用拇指按压式锁紧结构，操作人员单手握持即可完成滑座定位，读数过程中不会出现滑座位移，保障读数准确性。

设计过程中充分考虑了手持操作的人机工程学需求，滑座外侧做了圆弧倒角处理，长时间握持测量不会产生硌手的不适感；尺身端部做了钝化处理，避免尖锐边角划伤操作人员或工件表面。整体结构紧凑，常规测量量程覆盖0到150毫米的常用检测范围，主尺身宽度控制在16毫米左右，能够伸入宽度18毫米以上的窄槽、小孔内完成深度测量，测量基座的横向跨度为40毫米，可稳定搭靠在中小型工件的基准面上，无需额外辅助支撑即可完成单人操作。尺身与滑座的配合面采用耐磨处理工艺，长期反复滑动使用后仍能保持稳定的配合精度，整体测量精度可达0.02毫米，完全满足普通机加工、五金制造领域的尺寸公差检测要求。

在实际使用过程中，操作人员只需将测量基座平稳压合在工件的基准平面上，缓慢推动游标滑座使主尺身测量端接触到待测深度的底面，锁紧滑座后即可读取测量数值，操作门槛低，读数直观，无需额外供电或配套设备即可完成检测，适合生产现场的快速巡检与工序间尺寸确认。
