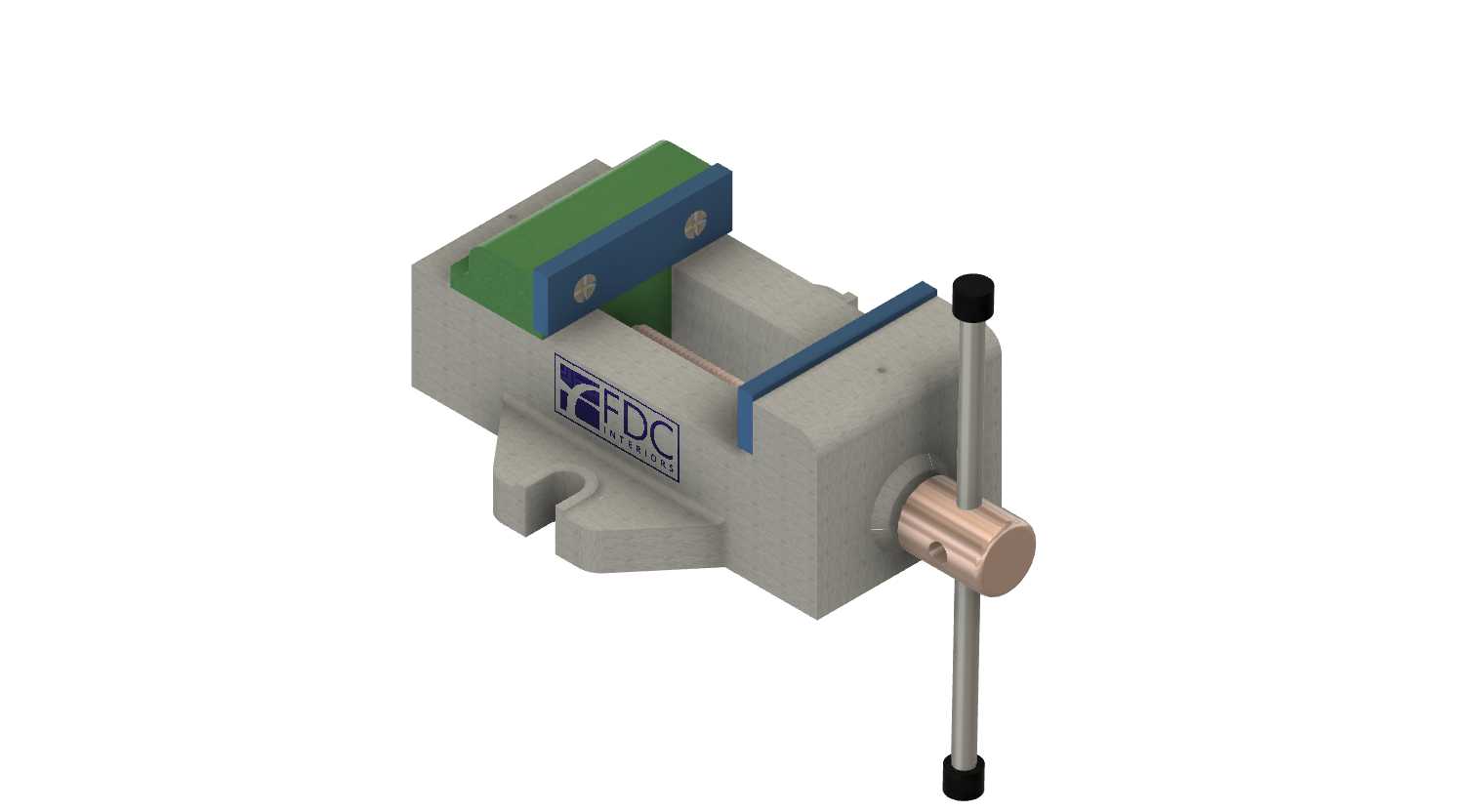

机用精密虎钳装配结构三维设计

这款虎钳是机械加工、钳工装配、精密检测工位中应用极为广泛的通用装夹工装，主要承担各类金属、非金属工件的夹持固定作用，为铣削、磨削、划线、钻孔、零件修配等工序提供稳定的装夹基准，是车间工位、实训场地、精密检测台不可或缺的基础工装设备。在实际生产场景中，该虎钳可直接通过底座的安装孔位固定在机床工作台、钳工台或者检测平台上，适配绝大多数常规加工设备的台面安装孔距标准，无需额外制作复杂转接板即可完成快速装夹固定，能够有效缩短工位准备的辅助时长。从功能特性来看，该虎钳采用丝杠副传动的夹紧结构，通过转动端部的操作手柄即可带动活动钳身沿固定钳身的导轨面做平稳的直线往复运动，实现钳口的开合与夹紧动作，传动过程顺滑无卡滞，夹紧力可通过手柄的操作力矩灵活调整，既能够满足薄壁易变形工件的轻力夹持需求，也可以为重型切削加工提供足够的夹紧保持力，避免加工过程中工件出现移位、振颤问题。钳口位置配备了可拆卸的硬质钳口板，钳口板表面加工有细密的防滑齿纹，能够大幅提升与工件接触面的摩擦力，同时钳口板经过淬硬处理，耐磨性能优异，长期使用出现磨损后可单独拆卸更换，无需更换整个钳身结构，有效降低了工装的长期维护成本。在设计思路上，该虎钳整体采用模块化的装配设计思路，将整体结构拆分为固定钳身、活动钳身、传动丝杠、操作手柄、钳口板、锁紧定位组件等多个独立零部件，各零部件之间的配合公差经过严谨校核，导轨配合面采用间隙适配设计，既保证活动钳身移动的顺滑度，又能将配合间隙控制在合理范围内，避免夹紧状态下出现钳口上翘、夹持角度偏移的问题，保障装夹的位置精度。丝杠与活动钳身的连接位置采用防脱结构设计，能够防止钳身开合到最大行程时出现丝杠脱出的问题，操作手柄的两端设置有防滑握头，符合人工操作的施力习惯，长时间操作也不易产生手部滑脱的情况。从安装边界与外形尺寸来看，该虎钳整体结构紧凑，底座的安装孔位采用对称式布局，安装时无需刻意区分方向即可完成对位固定，整体高度适配常规机床的工作台行程范围，不会出现钳身过高导致加工行程不足的问题；钳口的最大开合距离覆盖了常规中小型工件的装夹尺寸范围，能够满足绝大多数日常加工、装配场景的工件夹持需求，固定钳身与活动钳身的导轨面经过平整化处理，钳口闭合后两钳口板的平行度控制在较高精度范围内，能够保障装夹后工件的基准面与工作台面保持平行，减少后续加工的找正调整时间。整体结构兼顾了结构刚性、操作便捷性与维护便利性，没有多余的冗余结构，所有受力部位均做了加厚处理，能够承受较大的夹紧力与切削冲击力，长期使用也不易出现结构变形问题。
