L型带孔金属弯折安装固定支架

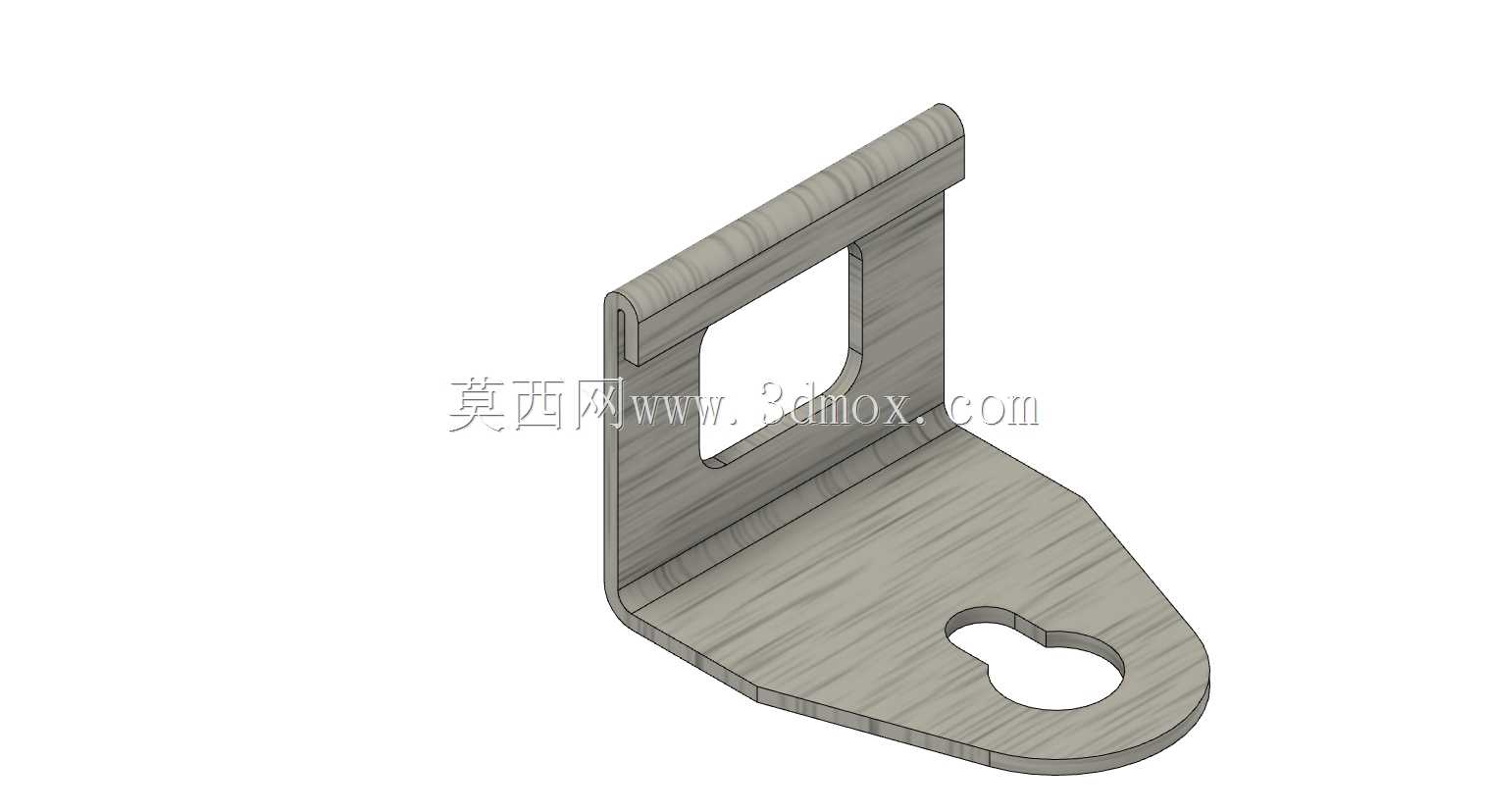

　　日常做通讯类设备内部结构固定时，经常会遇到板件与壳体之间需要转接支撑的场景，这类弯折支架就是用来解决不同安装面之间的连接错位问题的。从结构上看，这个零件采用单道90度弯折成型，两个互相垂直的安装面分别承担不同的固定功能：竖直面开有方形避让孔，一方面是为了减轻零件自身重量，减少钣金原材料的耗用，另一方面是给对应安装位置的凸起元器件、接线端子留出避让空间，避免装配时出现干涉；水平面做了切角收边的异形轮廓，端部开设葫芦形挂装孔，这种孔型的设计是为了实现快速挂装——装配时可以先将对应位置的固定螺钉拧入基体预留一定的露头高度，把支架大孔端对准螺钉头套入后，横向滑移到小孔端卡紧，不需要完全拧下螺钉就能完成支架的预装，能大幅提升产线装配的效率，后续需要拆卸维护时也不用完全拆除紧固件，操作便利性更强。

　　设计这类钣金弯折件的时候，首先要核算弯折处的内R角，常规冷轧钢板弯折时内R角取板材厚度的0.5到1倍，能避免弯折处出现应力集中开裂的问题，同时要预留弯折回弹量，根据板材的硬度和厚度调整弯折角度补偿值，保证成型后两个安装面的垂直度控制在公差范围内，避免后续装配出现贴合不严的问题。竖直边顶端做了小幅度的卷边处理，这个细节不是多余的结构，一方面可以去除钣金裁切后的锋利毛边，避免装配工人操作时划伤，另一方面卷边结构能提升竖直安装边的整体刚性，减少薄板受载后的形变幅度。

　　从安装边界来看，竖直安装面的方形孔尺寸需要匹配对应避让位置的元器件外形，四周预留至少1mm的安全间隙，避免设备运行过程中震动导致支架与元器件发生摩擦剐蹭；水平面的葫芦孔大小端尺寸差要匹配所用固定螺钉的头部直径与螺杆直径，通常大孔直径比螺钉头大1.5到2mm，小孔宽度比螺杆直径大0.5到1mm，既能保证顺利套入，又能保证卡紧后不会出现过大的窜动间隙。两个安装面的平面度需要控制在0.1mm以内，保证和被连接件、安装基体之间完全贴合，不会因为贴合间隙导致固定后存在内应力，长期受震动出现紧固件松动的问题。

　　这类支架的应用场景不局限于通讯设备内部，在小型电控柜内部元器件固定、小型设备的外挂附件安装、家居五金的壁挂支撑场景中都能用到，结构简单但实用性极强，所有的开孔和轮廓设计都是围绕装配效率、结构刚性、安装可靠性三个核心目标展开的，没有多余的装饰性结构，完全是功能导向的五金构件。建模的时候需要注意钣金件的壁厚均匀性，所有弯折处的材料展开计算要准确，保证下料后弯折成型的尺寸和设计值一致，葫芦孔的位置要距离水平面边缘足够的安全距离，避免孔边距离过小导致受载后出现板材撕裂的问题，竖直边和水平边的过渡弯折处要做清根处理，保证两个面安装时都能和对应基体完全贴合，不会因为弯折处的圆弧凸起导致安装面翘起。
