手动式管子夹持固定台钳结构设计

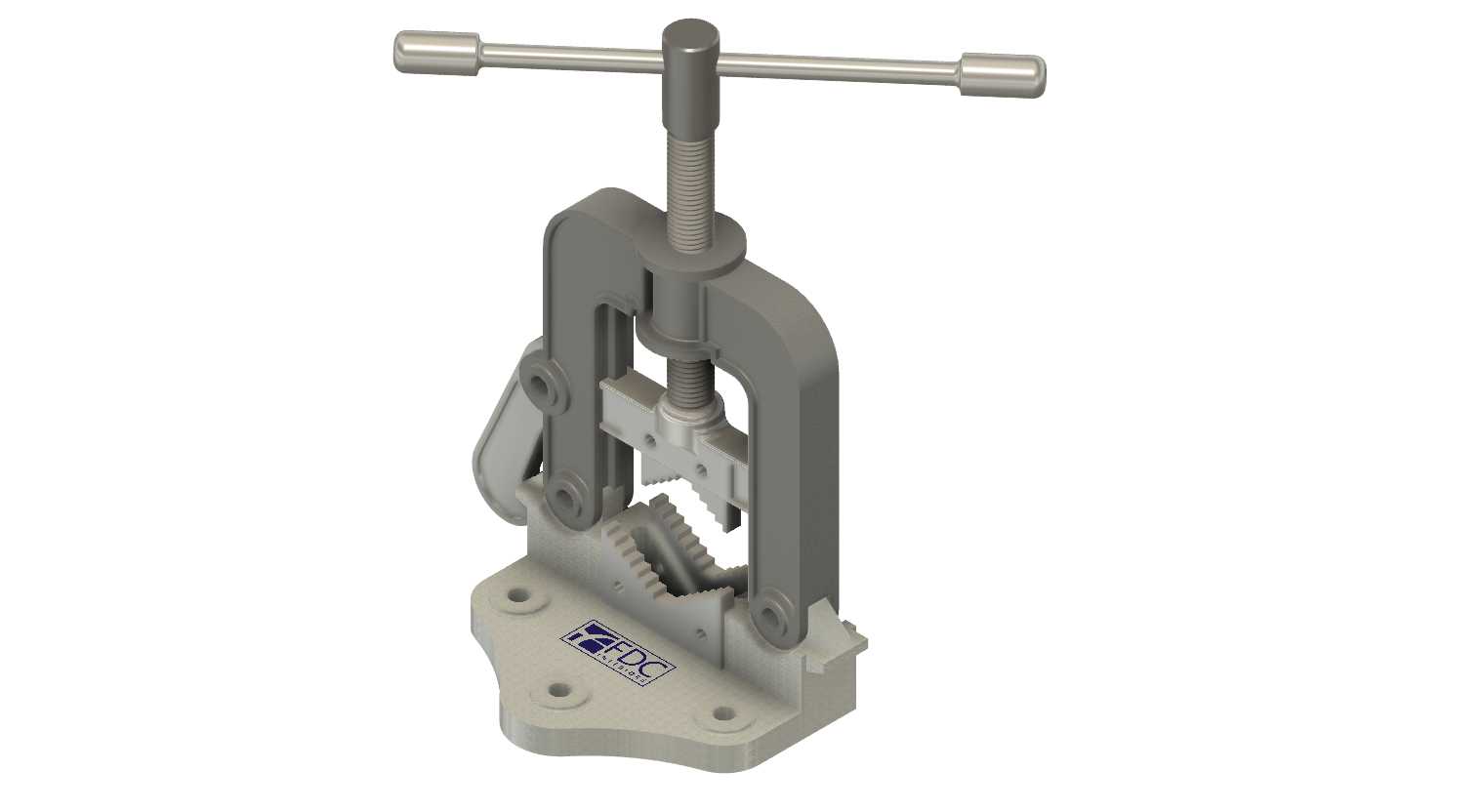

这款手动管子夹持装置，是管道安装、五金维修、管件加工作业场景中极为常用的夹持类工装，主要用于在套丝、切割、铰孔、管件对接等工序中牢牢固定圆形管材，避免管材在受力加工时出现打滑、偏转、移位的问题，是水电施工、管路装配、五金维修工位上不可或缺的基础作业工具。从功能特性来看，该装置采用梯形丝杠传动的手动施压结构，顶部配置T型回转手柄，操作人员只需转动手柄即可带动丝杠轴向进给，推动上钳体向下压合，配合钳身内部带锯齿牙纹的上下钳口，能够对不同管径的金属管、硬质塑料管实现稳定夹持，钳口的锯齿结构经过角度优化，咬合管材时既能提供足够的静摩擦力防止管材转动，又不会过度啃伤管材外壁，适配常规家装、工业管路施工中常见的管径范围。在设计思路上，整体采用框架式对称结构，两侧设置铰接式联动臂，能够保证上钳体下压过程中始终保持水平姿态，让上下钳口的夹持力均匀分布在管材接触面上，避免单侧受力导致的管材变形、夹持不稳问题；钳身底部设置带安装孔的一体式底座，安装时可通过螺栓穿过底座的四个固定孔，将整个装置牢牢固定在工作台、角钢支架等作业台面上，底座的安装孔位间距经过合理规划，既适配常规钳工台的预留安装位，也能满足临时支架上的固定需求，整体安装边界规整，不会占用过多作业台面空间，底座上还预留了标识铭牌的安装位，方便标注产品规格、夹持范围等参数。从结构细节来看，丝杠与上钳座之间采用活动连接结构，下压过程中不会带动钳口转动，避免钳口与管材之间产生不必要的摩擦剐蹭；钳身的主体承力部件采用加厚结构设计，能够承受管材切割、套丝时产生的较大扭矩，不会出现钳身变形、开合卡滞的问题，铰接位置的销轴配合间隙经过优化，长期使用也不会出现明显的松旷，保证夹持精度的持久性。整体外形紧凑，操作力传递顺畅，操作人员无需借助额外工具，仅靠手动转动手柄即可完成管材的夹紧与松脱，在无电源的野外施工、临时维修场景下也能正常使用，相比普通台钳，其V型带齿钳口对圆形管材的适配性更强，不会出现普通平口钳夹圆管打滑、夹伤管壁的问题，能够大幅提升管道加工作业的效率与操作安全性。
