轻型便携摄影支撑三脚架结构设计

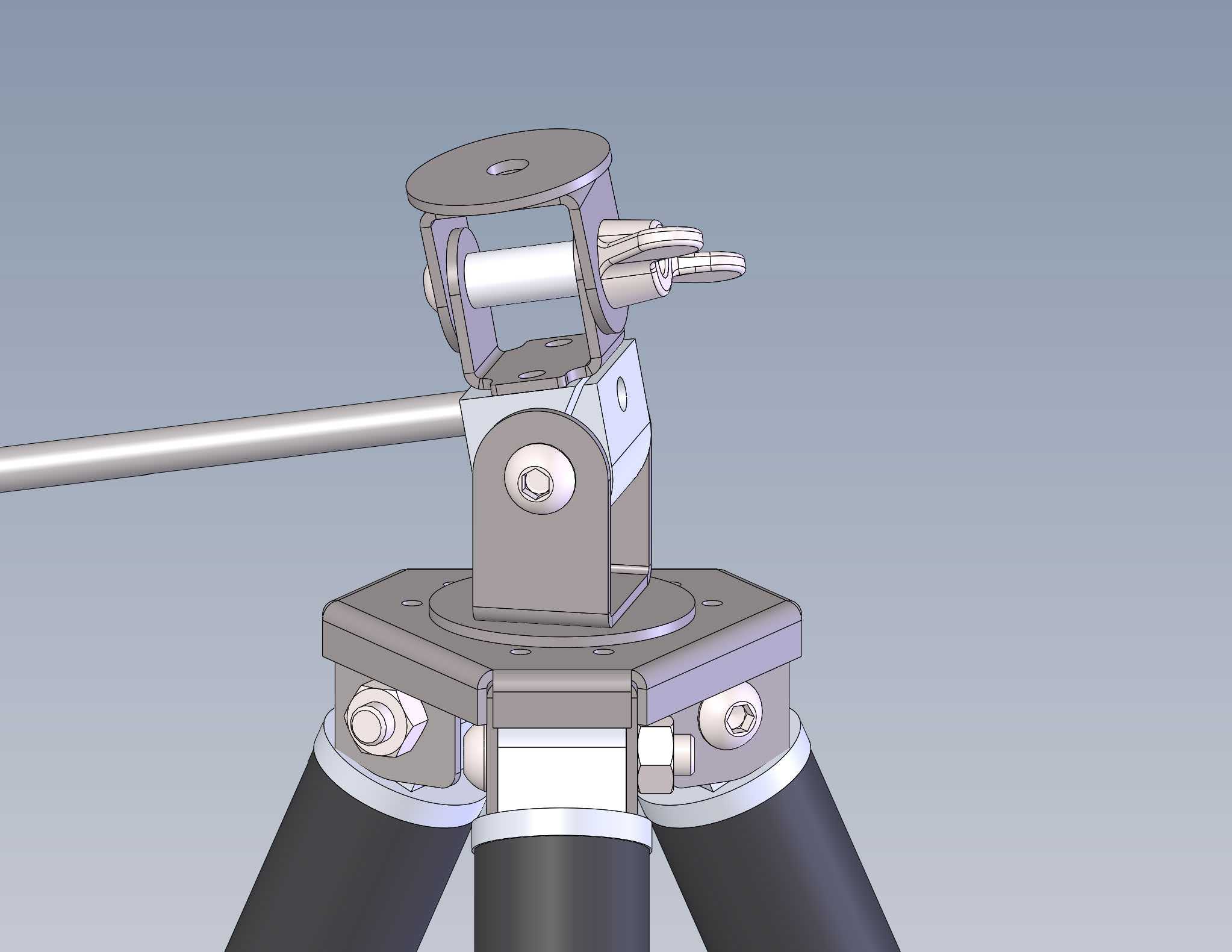

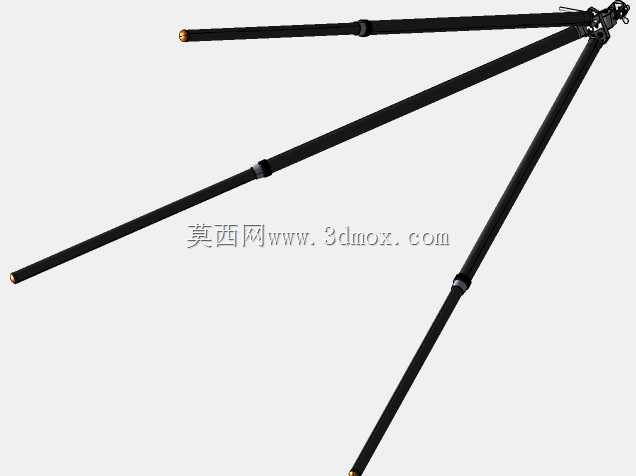

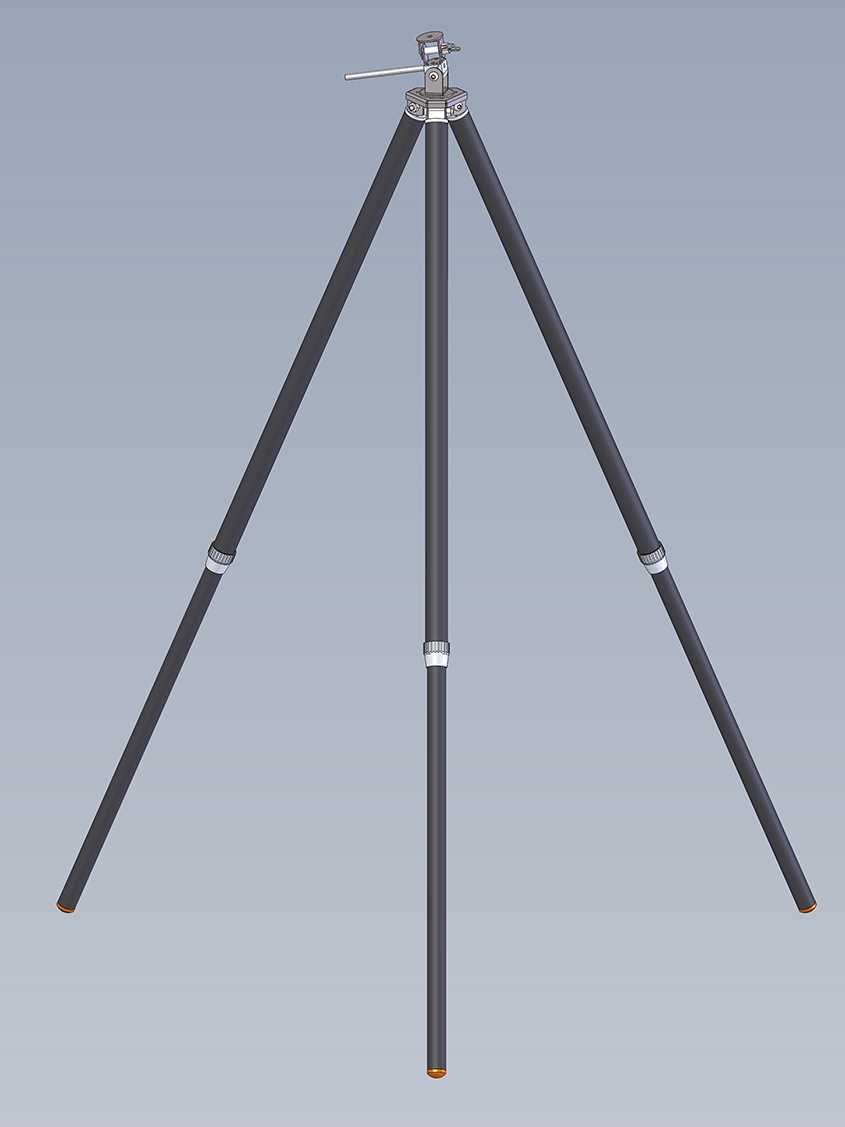

这款轻型支撑三脚架主要面向户外摄影、野外勘测取景、小型光学设备架设等对便携性有高要求的应用场景，区别于重型影视三脚架的厚重设计，整体定位为单人可长时间背负携带的轻量化支撑装备，能够在复杂户外地形下为摄影设备、小型观测仪器提供稳定的架设基础，解决户外作业中设备手持抖动、长时间持握疲劳的痛点。在实际使用过程中，该三脚架可适配常规单反相机、微单相机、小型测距仪、运动相机等多种设备，通过顶部标准连接接口实现快速装拆，头部支撑结构可实现多维度旋转调节，金属部件下方设置的皮革垫圈能够有效增大连接摩擦力，避免设备安装后出现打滑偏转，同时可缓冲设备架设时的硬性磕碰，保护设备外壳漆面与连接螺纹。调节结构支持多档位角度锁定，可根据拍摄地形、拍摄视角需求灵活调整支脚展开角度，完全展开时支脚夹角可达60度，能够在不平整的坡地、碎石滩等场景下保持稳定支撑状态，收拢状态下体积紧凑，可轻松放入摄影包侧袋，不会占用过多收纳空间。设计阶段充分考量了户外使用的重量控制需求，主体支腿采用石墨纤维管材质，在保证结构抗弯强度的前提下大幅降低自身重量，连接金属部件选用钛金属板与铝合金材质加工，通过水射流与激光切割工艺完成金属板件的成型，兼顾结构强度与轻量化表现，整体重量控制在700克左右，长时间背负不会给使用者造成明显的负重负担。结构设计上充分考虑了实际使用的操作便捷性，支脚锁定结构采用单手可操作的快拆设计，无需额外工具即可完成支脚长度、展开角度的快速调整，所有活动连接部位都预留了合理的装配间隙，避免低温、沙尘环境下出现结构卡滞，配套设计的未显示紧固件均采用标准防锈规格，能够适应潮湿、多尘的户外使用环境，延长整体结构的使用寿命。安装边界方面，收拢状态下整体为细长杆状结构，收纳直径较小，展开后支撑覆盖范围可满足常规1.2米高度的架设需求，顶部连接座预留了标准外接螺孔，可拓展安装补光灯、麦克风等外接配件，满足多样化的拍摄支撑需求。
