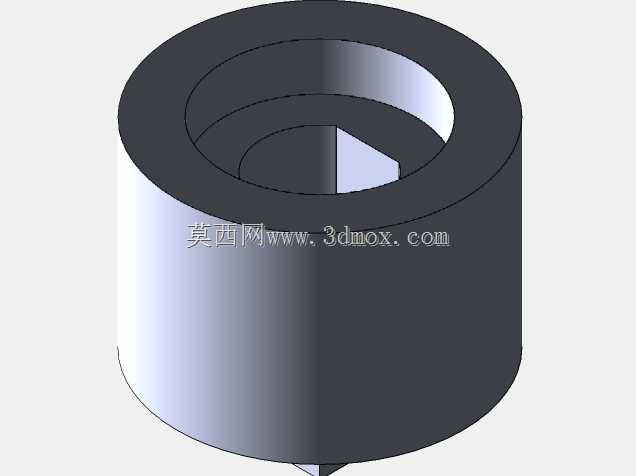

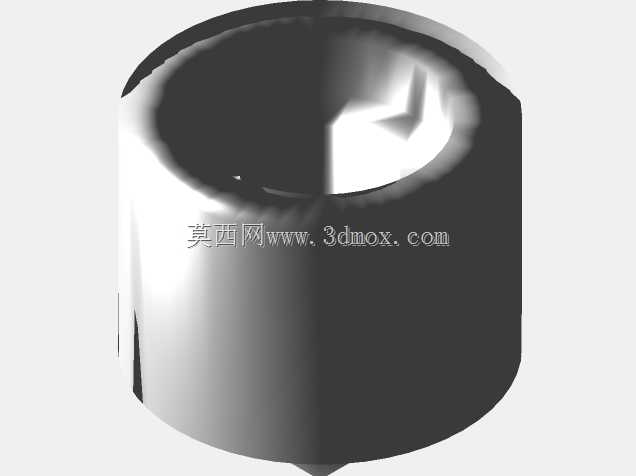

带内定位槽的圆柱绝缘隔套结构

这款圆柱型绝缘隔套是工业电气连接、动力传动系统中常用的间隔绝缘部件，主要应用在高低压配电设备、电机接线端、自动化设备电气安装工位、新能源模组装配场景中，用来实现金属连接件之间的物理间隔与电气绝缘，避免不同电位的金属导通件之间出现爬电、短路问题，同时也能承担轴向的限位支撑作用，抵消装配过程中产生的轴向挤压力，保护内部脆弱的电气元件不受装配应力损伤。从结构设计来看，整体采用同轴空心圆柱构型，外圆为光滑整圆柱面，没有额外的凸起或卡扣结构，能够适配直孔型的安装腔体，装配时可以直接压入对应安装孔内，不需要额外设计复杂的固定结构，装配效率较高。内孔采用阶梯式设计，外层大直径内孔用来容纳待隔离的螺栓、接线柱等连接件，内层的小直径区域做了单侧平切定位槽设计，这个结构是整个零件的核心设计点，能够与配套连接件上的平切面形成配合，防止隔套在安装拧紧、设备运行振动过程中出现跟转问题，避免隔套与安装孔壁、内部连接件之间产生反复摩擦，既可以防止绝缘层磨损后绝缘失效，也能避免长期摩擦产生的碎屑掉落到设备内部引发电路故障。在安装边界设计上，外圆直径与安装孔采用小间隙过渡配合，既保证压装时不会因为过盈量过大导致隔套被挤压开裂，也不会因为间隙过大出现装配后晃动偏移的问题；轴向高度根据安装工位的间隔距离精准设计，装配后两端面能够与两侧的压紧件完全贴合，不会出现轴向窜动，也不会因为高度过高导致两侧连接件压合不到位。内孔的阶梯深度根据待容纳连接件的端头尺寸匹配，平切槽的深度与宽度严格对应配套连接件的平切尺寸，保证配合后周向定位可靠，不会出现周向旷量。零件整体壁厚均匀，避免注塑成型过程中出现缩痕、内部气孔等缺陷，保证绝缘性能的一致性，边缘位置都做了微小的倒角处理，既可以去除成型后的飞边毛刺，也能在压装时起到导向作用，避免装配时刮伤安装孔内壁或者隔套自身边缘出现崩缺。在实际使用场景中，这类绝缘隔套可以替代传统的平垫加绝缘套管的组合方案，将间隔与绝缘功能集成在单个零件上，减少装配时的零件数量，降低装配出错的概率，同时一体化的结构相比组合式方案绝缘可靠性更高，不会出现套管移位、平垫偏移导致的绝缘失效问题，在长期振动、温湿度变化的工况下也能保持稳定的结构形态与绝缘性能，适合在工业设备的批量装配场景中使用。
