嵌入式黑色塑料传感安装外壳结构设计

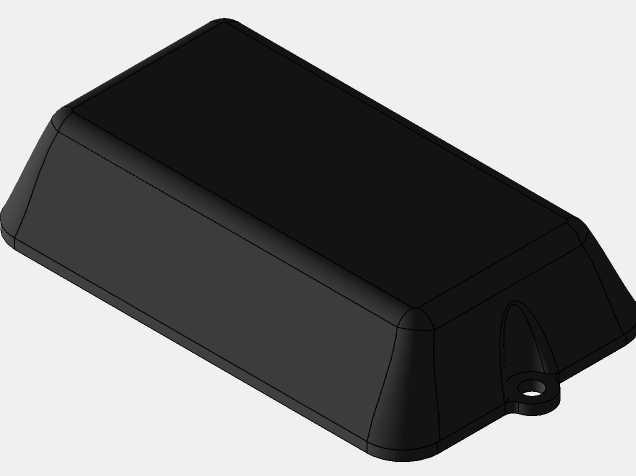

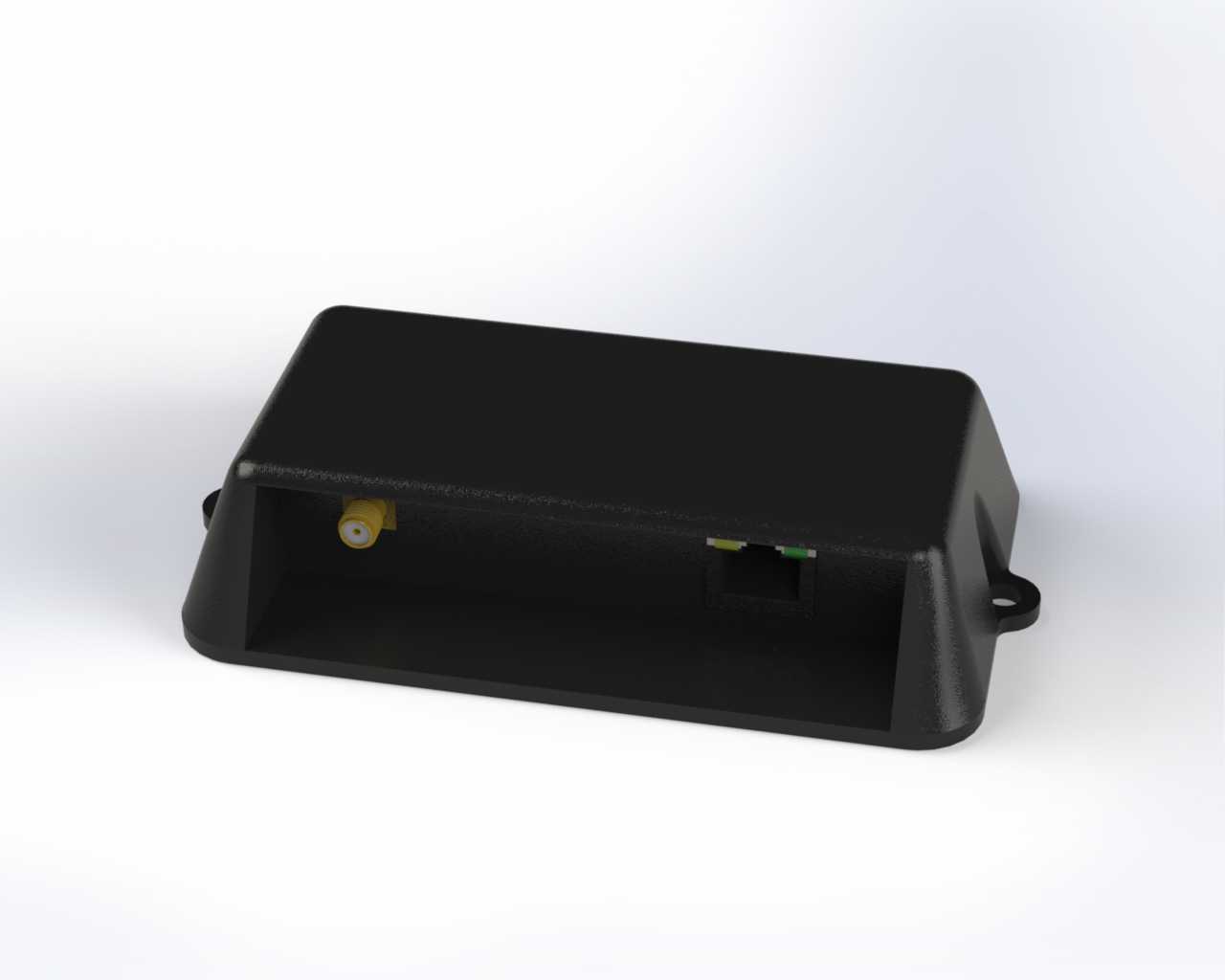

这款嵌入式黑色塑料安装外壳，主要面向工业传感检测、小型电子模块集成类场景设计，可适配各类近距离感应模块、小型信号采集单元的安装防护需求，常见应用在自动化产线工位检测、设备门体状态感应、小型工控模块内置防护、智能柜锁感应组件安装等场景，能够为内部精密电子元件提供可靠的物理防护与安装支撑。从实际用途来看，这款外壳承担着两大核心作用，一是隔绝外部粉尘、轻微磕碰、日常溅水对内部电子元件的影响，避免元件受外力损坏或被粉尘覆盖影响检测精度；二是提供标准化的安装接口，让内部模块可以快速固定到设备面板、机架侧壁等安装位，无需额外定制安装支架，大幅降低现场装配的复杂度。在功能特性设计上，外壳采用半开放内仓结构，仓体深度匹配常规小型感应模块的尺寸，预留的开口方向正对检测方向，不会遮挡感应信号的传输路径；侧边设计的带孔安装耳采用一体化注塑成型，和壳体主体连接强度充足，可通过M3规格螺丝直接固定到安装平面，安装后整体贴合安装面，不会出现突出过多导致的磕碰问题；壳体边缘做了圆角过渡处理，没有尖锐毛刺，既可以避免安装时划伤操作人员，也能减少应力集中，提升壳体的抗冲击能力。设计思路上，这款外壳优先考虑了装配便捷性与防护实用性，整体采用ABS工程塑料注塑成型的工艺路线，壳体壁厚均匀控制在1.8mm左右，既保证了足够的结构强度，也避免了注塑过程中出现缩痕、翘曲等成型缺陷；内仓的限位筋位做了0.2mm的拔模斜度，方便内部电路板的卡入装配，不需要额外打胶即可实现电路板的初步固定，提升装配效率；外壳表面做了细磨砂纹理处理，不容易残留指纹和划痕，长期使用也能保持整洁的外观。在外形尺寸与安装边界上，壳体整体为扁平方形结构，整体长度约85mm，宽度约35mm，整体高度约20mm，属于小型嵌入式安装壳体，安装时需要在安装面板上预留对应尺寸的嵌入槽，槽体深度不小于18mm即可完成嵌入式安装；侧边安装耳的孔位中心距壳体侧边约5mm，安装孔直径3.2mm，适配常规的自攻螺丝或机丝螺丝固定；内仓的有效容纳空间长度约78mm，宽度约28mm，深度约15mm，可以容纳尺寸在该范围内的各类小型电路板、感应模块，仓内预留的走线空间可以方便内部线材的引出，不会出现线材被壳体压损的问题。
