25吨级双梁门式桥式起重设备结构设计

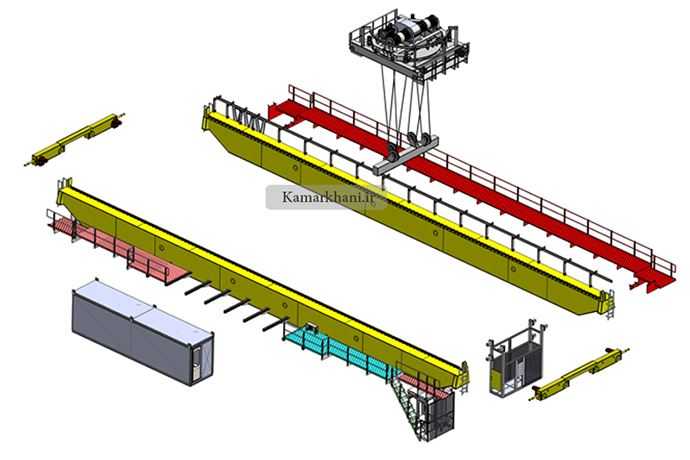

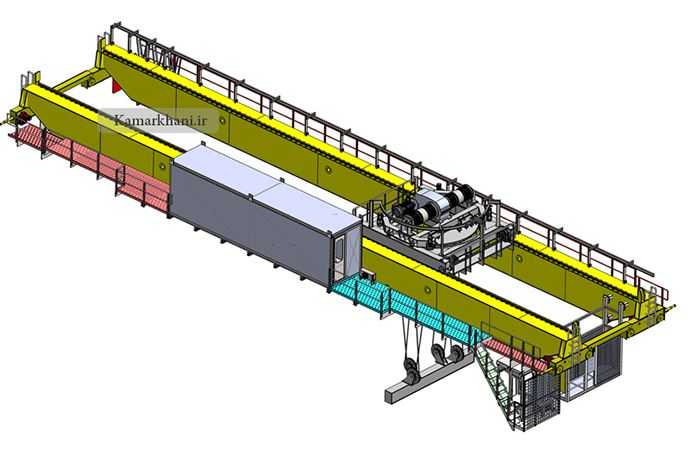

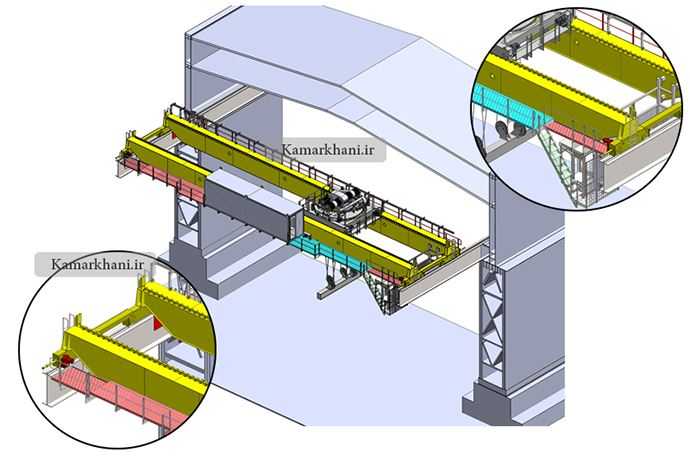

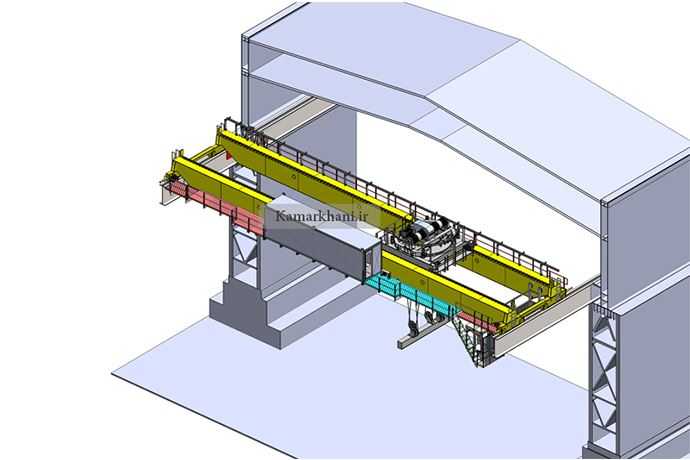

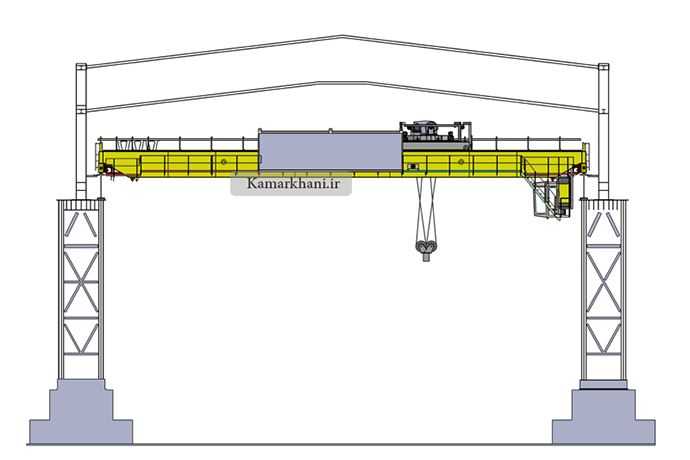

该款起重设备主要面向露天货场、大型钢结构加工车间、港口散货堆场、重型装备制造厂区等场景使用，可覆盖跨距范围内的重型物料垂直起升与水平转运作业，适配25吨额定载荷下的钢材构件、重型设备部件、集装箱散货组托等物料的吊装移位需求，能够替代传统人工配合小型机具的低效搬运模式，大幅降低大重量物料转运过程中的安全风险，提升厂区或货场内部的物流周转效率。设备整体采用双主梁门式承载结构，两侧支腿采用桁架式格构设计，在保证整体结构抗扭、抗弯强度的前提下，有效降低了设备自重，同时减少露天使用时的风阻影响，底部设置的混凝土承台式基础安装位，可匹配不同硬化地面的安装需求，安装时需保证两侧支腿基础的水平度偏差控制在允许范围内，避免主梁承载后出现偏载应力集中的问题。主梁部分采用箱型与桁架结合的结构形式，上部设置的小车运行轨道可承载起升小车沿主梁跨距方向全程移动，起升机构配套多组动滑轮组与吊钩装置，可根据作业需求匹配不同倍率的钢丝绳缠绕方式，兼顾起升速度与重载承载能力，小车侧部设置的检修爬梯与操作平台，可满足日常设备巡检、易损件更换的作业空间需求。设计过程中重点考量了不同工况下的载荷分布，针对满载起升、小车极限位置停靠、大车启动制动等工况做了结构应力校核，主梁的预拱度设置符合重载起重设备的设计规范，可抵消满载时主梁产生的下挠变形，保证小车运行过程中的平稳性，避免出现溜车、卡轨等问题。设备的大车运行机构设置在两侧支腿底部，可沿地面铺设的轨道做纵向移动，配合小车的横向移动与吊钩的垂直起升，可覆盖轨道范围内的全部作业区域，整体跨距、起升高度可根据实际场地需求做适配调整，安装边界需预留两侧大车运行的安全缓冲距离，以及端部检修空间，保证设备运行时与周边建筑、堆放物料保持足够安全间距。在细节设计上，主梁侧部设置的安全防护栏杆、小车限位装置、起升高度限位器等结构，可从硬件层面规避超行程运行带来的设备损坏与安全隐患，整体结构的模块化设计可实现分部件运输与现场拼装，降低大尺寸设备的运输与安装难度。
