直臂式高空作业载人操作平台结构

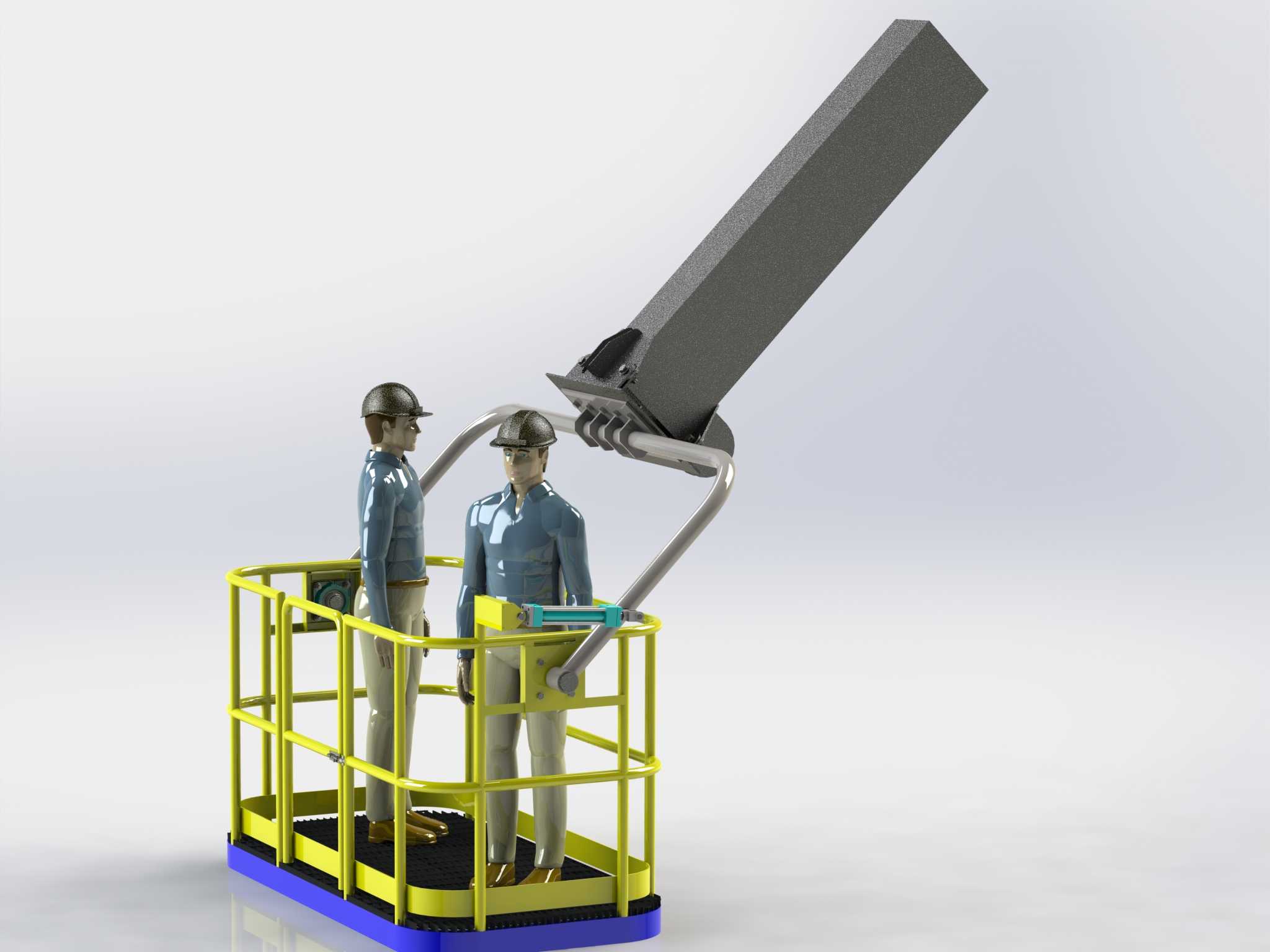

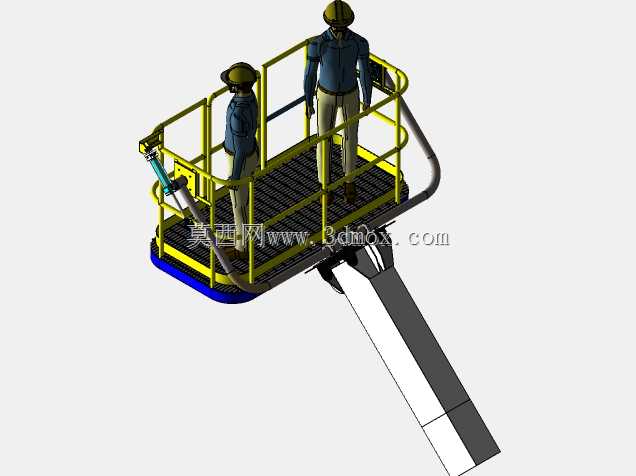

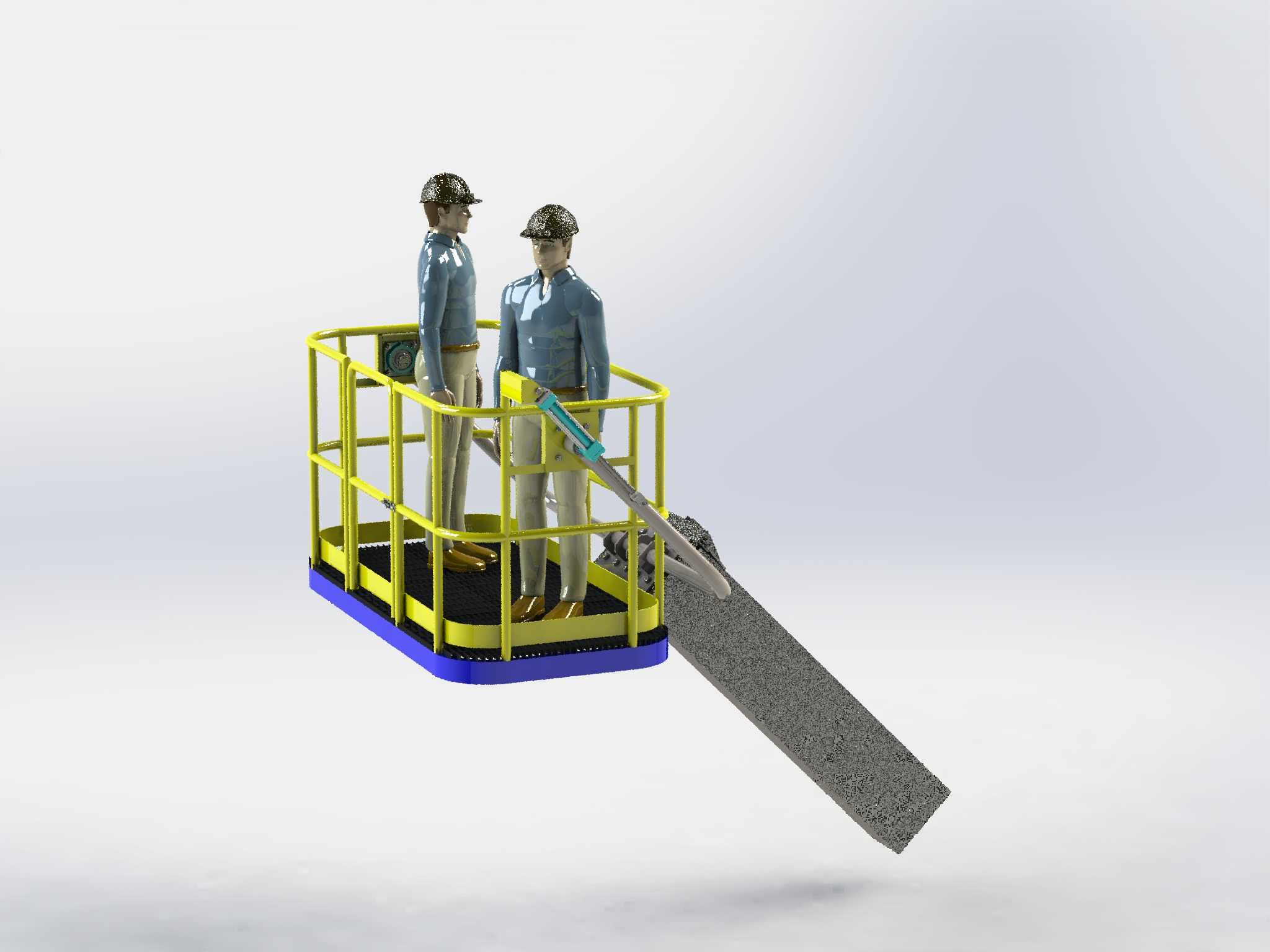

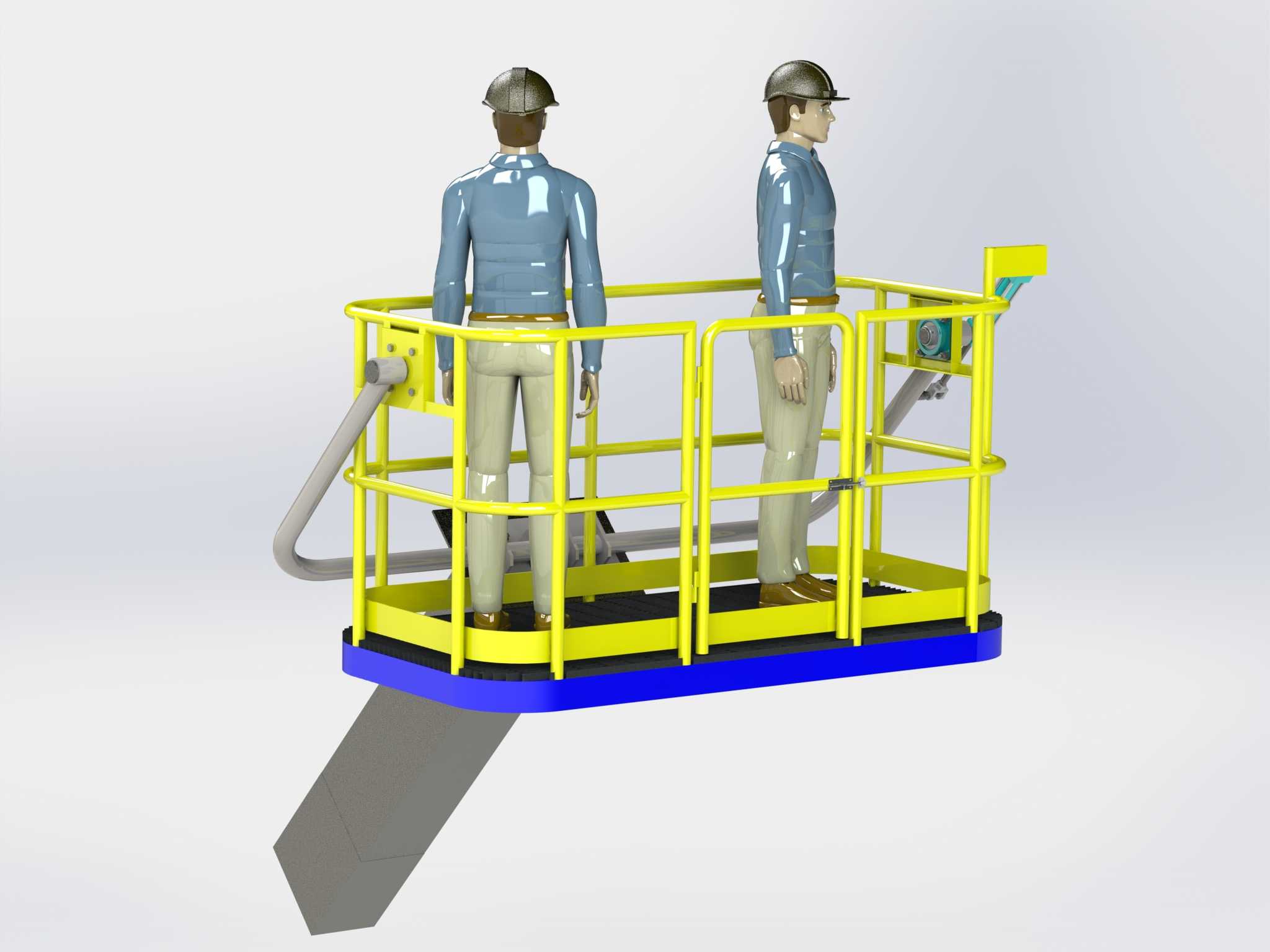

该结构为直臂式高空作业设备配套的载人操作承载平台，主要应用于建筑外墙施工、场馆设备检修、影视高空布景、工业厂房管线维护、大型设备外表面涂装等需要人员抵达高空作业面的场景，能够替代传统脚手架作业模式，大幅缩短高空作业的前期准备周期，降低高处搭建作业的安全风险，适配多类直臂式起重举升设备的末端搭载需求，可在复杂场地环境下完成小范围高空作业点位的人员与工具输送。平台主体采用矩形承载底座设计，底座底部设置有与臂架末端铰接的连接结构，可配合臂架的变幅、回转动作保持平台始终处于水平状态，避免作业过程中平台倾斜引发的人员坠落、工具滑落风险；底座边缘设置通高的黄色安全防护围栏，围栏采用多道横向横杆与竖向立杆焊接成型，围栏高度符合高空作业防护的安全要求，围栏一侧设置可开合的安全门，方便作业人员进出平台，围栏上部预留有安全带挂接点位，作业时人员可将安全绳固定在挂点上，形成双重安全防护。平台内部预留了充足的站立空间，可同时容纳两名作业人员携带常用手动工具、小型检测设备开展作业，底座表面铺设防滑耐磨的作业踏板，避免作业人员脚底打滑；平台靠近臂架连接的一侧设置有操作控制台安装位，可集成臂架动作控制、平台调平、紧急停止等操作元件，方便作业人员在平台内自主调整作业位置，无需地面人员配合操作，提升高空作业的灵活度。设计过程中重点考量了平台的承载冗余与结构强度，围栏与底座的连接位置做了加强筋加固处理，可承受侧向冲击载荷，避免碰撞时围栏变形失效；臂架与平台的连接端采用多轴铰接结构，内置液压调平组件，可在臂架举升角度变化、臂架受载产生微变形时自动补偿平台角度，始终保持底座踏板处于水平状态。平台的外形尺寸充分考虑了狭小空间的通行需求，整体宽度可满足常规厂区通道、建筑门洞的通行要求，安装边界适配主流直臂举升设备的末端连接法兰尺寸，无需对原有臂架结构做大规模改造即可完成搭载替换，平台底部设置有缓冲垫，在平台落地时可吸收冲击载荷，保护底座结构与内部搭载的设备。
