机加工用固定式精密夹持虎钳结构设计

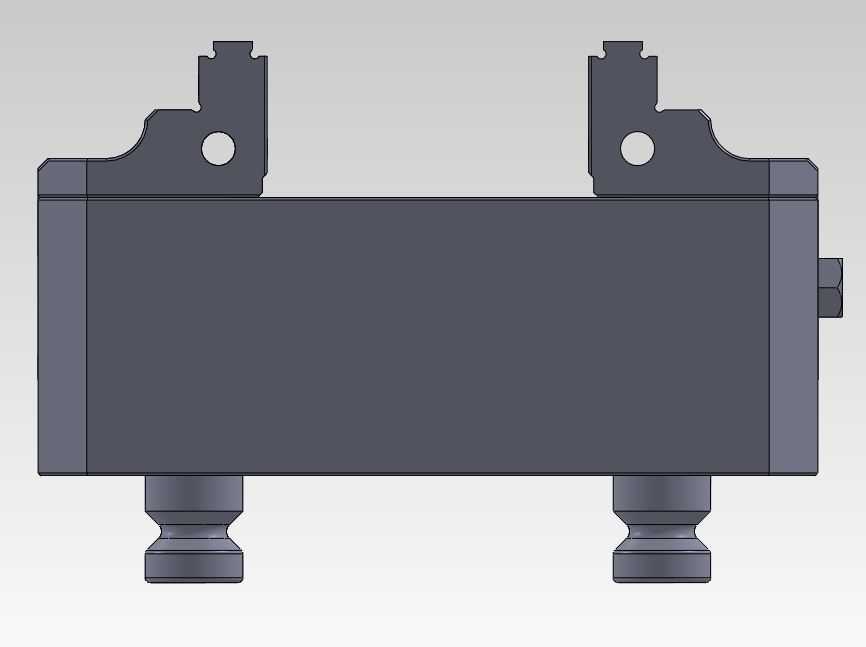

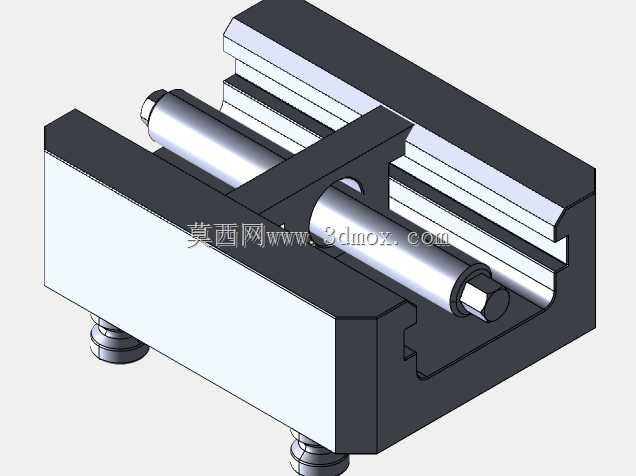

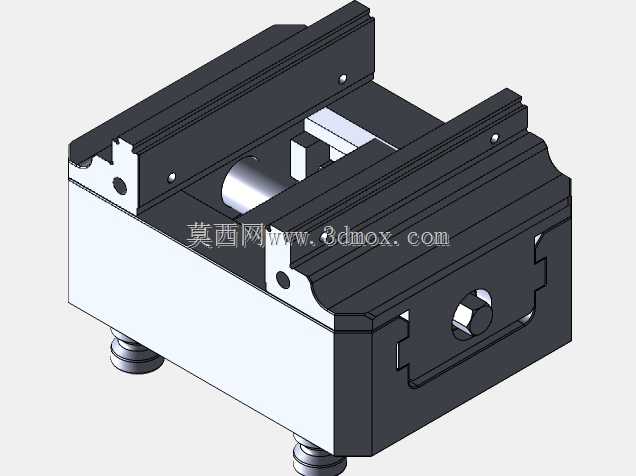

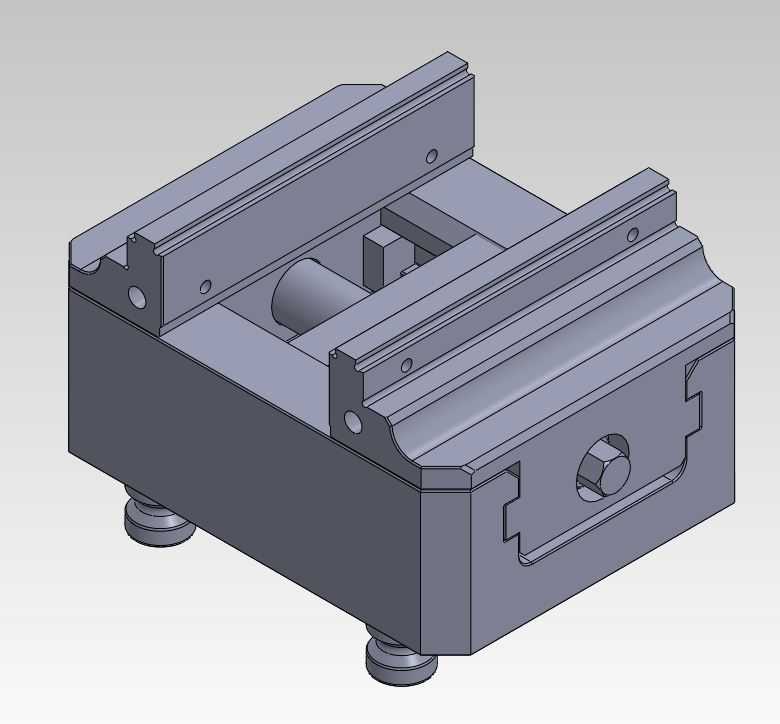

这款虎钳是面向机械加工、钳工装配场景设计的通用夹持工装，主要承担各类金属、非金属工件的装夹固定职能，适配铣床、钻床、磨床等常规机加工设备的作业需求，也可作为钳工台的标配工具完成工件划线、修配、小型装配等工序的工件固定作业，是机械加工车间、工装维修工位、小批量零件试制场景中不可或缺的基础工装设备。在实际生产场景中，这类虎钳能够稳定夹持不同轮廓的待加工工件，避免切削、打磨、钻孔过程中工件出现位移、振动，保障加工精度与作业安全，相比简易的压块固定方式，虎钳的装夹效率更高，夹持力调节范围更广，能够适配从轻薄铝件到厚重钢件的不同装夹需求。从功能特性来看，这款虎钳采用整体式铸铁基座设计，基座底部设置四个可调式支撑脚，既可以通过支撑脚调节虎钳的安装水平度，抵消工作台面的平面度误差，也能够在装夹时提供稳定的支撑缓冲，吸收加工过程中产生的切削振动，避免振动传导影响加工表面质量。虎钳的滑动钳身采用双导轨导向结构，导轨与钳身一体加工成型，导向间隙小，滑动过程顺畅无卡滞，能够保障活动钳口与固定钳口的平行度，装夹工件时不会出现钳口上翘、工件夹偏的问题，钳口的开合行程覆盖常规中小尺寸零件的装夹范围，能够满足绝大多数常规零件的加工装夹需求。在设计思路上，这款虎钳优先考量了结构刚性与使用耐久性，基座采用箱型结构设计，内部设置加强筋结构，在控制整体重量的前提下最大化提升基座的抗扭、抗弯刚性，即使承受较大的夹持力与切削冲击力，也不会出现基座变形的问题。钳身内部的传动结构采用螺旋进给设计，进给螺杆与活动钳身的连接部位设置耐磨衬套，降低长期使用过程中的磨损量，延长虎钳的使用寿命，钳口部位采用可更换式设计，后续使用中如果钳口出现磨损、咬伤，可以直接更换钳口板，无需整体更换虎钳，降低长期使用的维护成本。从安装边界来看，这款虎钳的底部支撑脚采用标准安装接口，既可以直接放置在钳工工作台面上通过压块固定，也可以通过支撑脚的连接孔直接与机床工作台的T型槽配合安装，整体外形尺寸适配常规中小型机床的工作台安装空间，不会占用过多的工作台面，预留出足够的工件摆放与操作空间，安装后整体高度符合人体作业的舒适操作区间，操作人员在装夹工件、调节进给时无需过度俯身，能够降低长时间作业的操作疲劳感。
