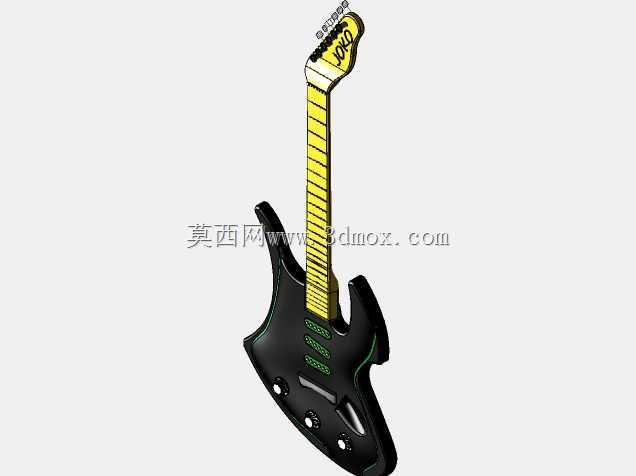

Alibre平台完整原声吉他结构设计方案

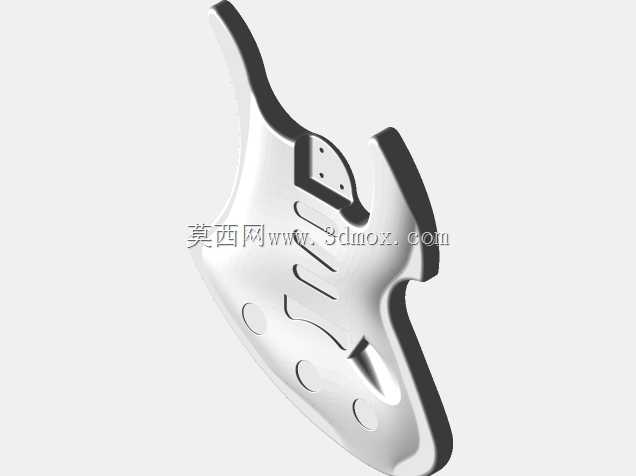

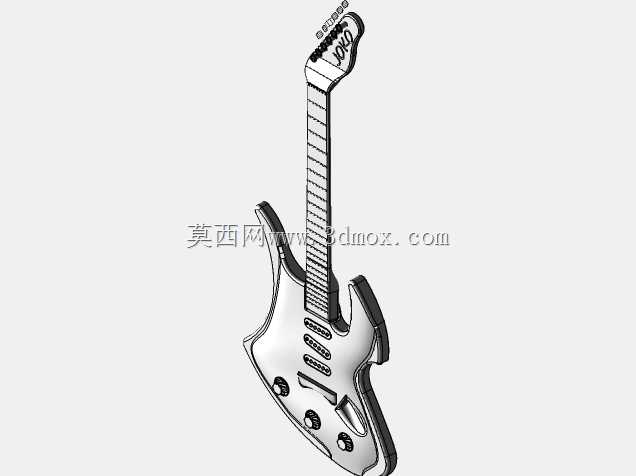

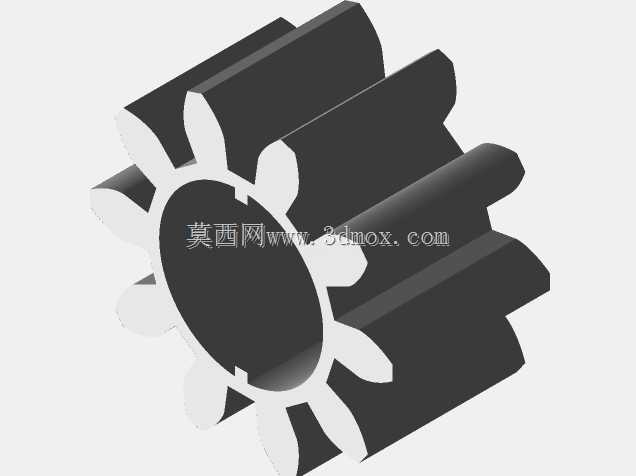

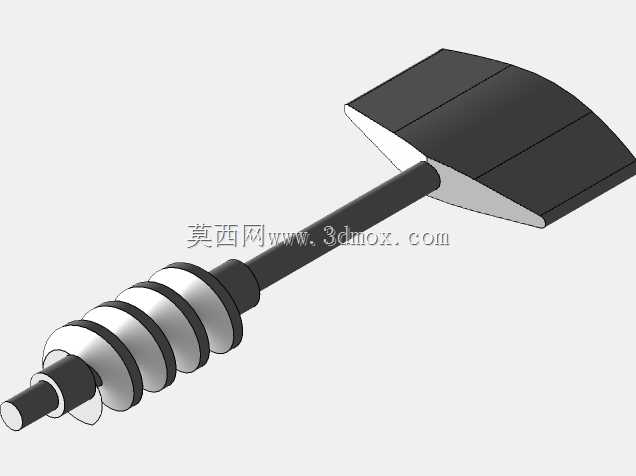

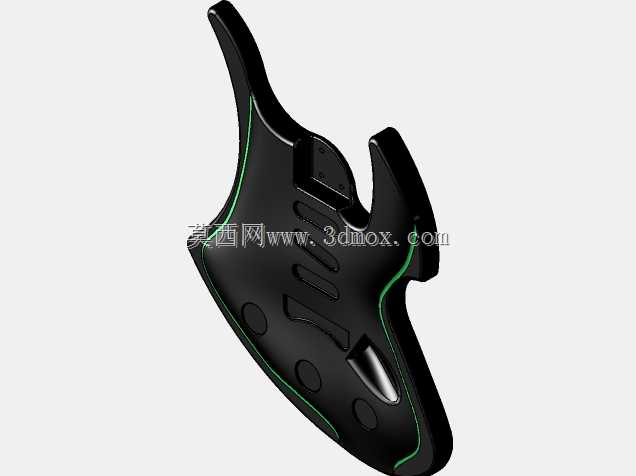

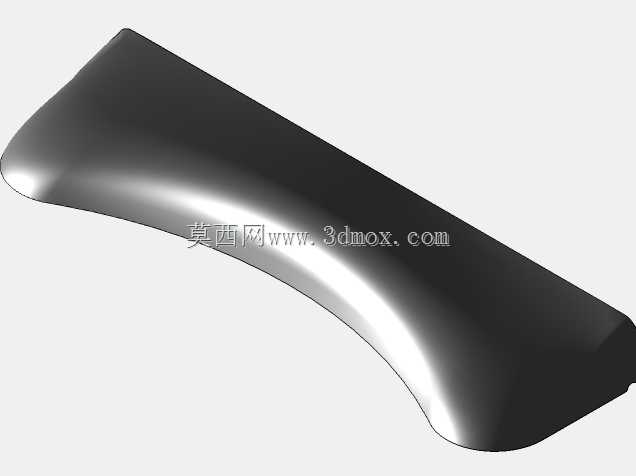

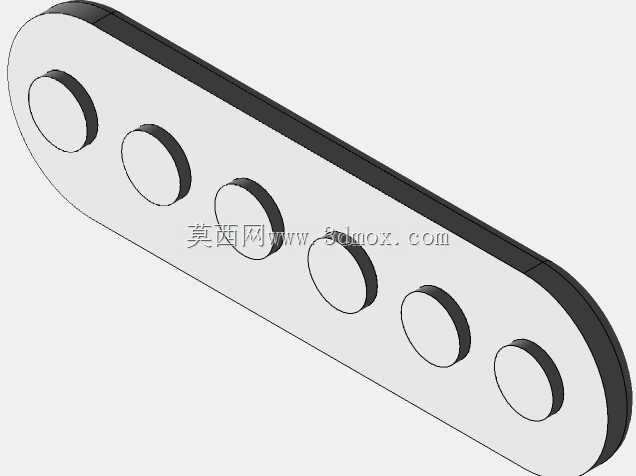

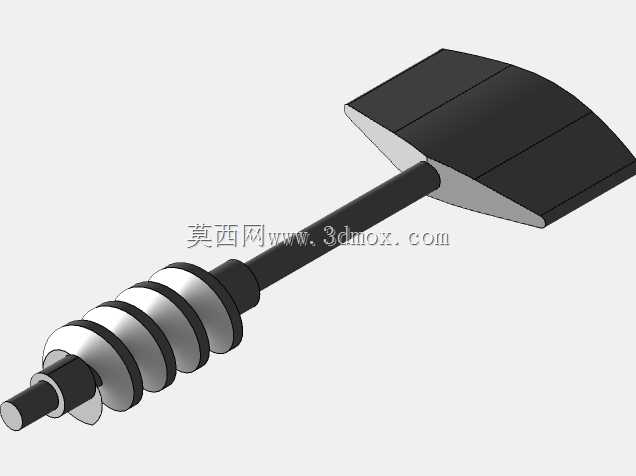

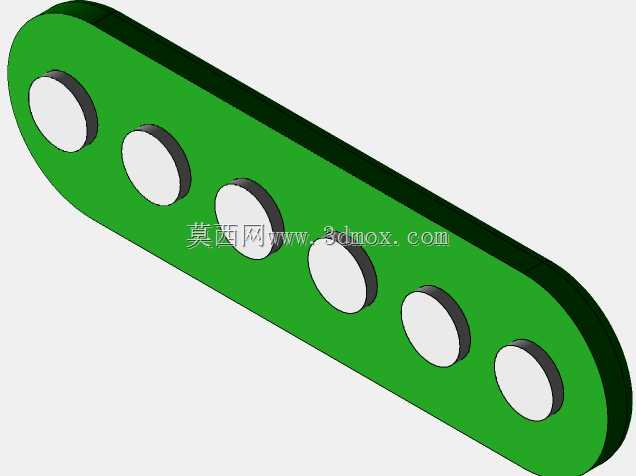

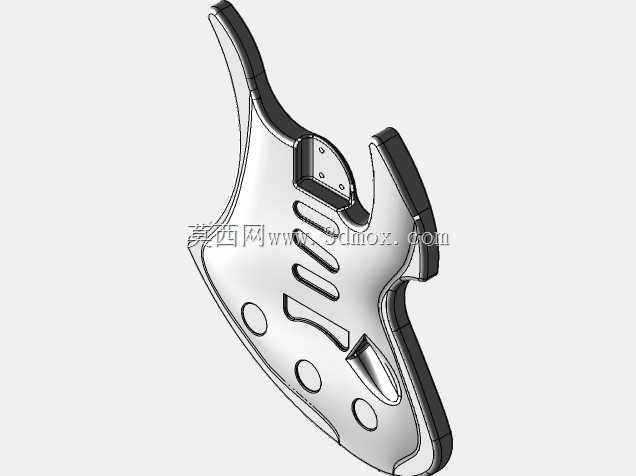

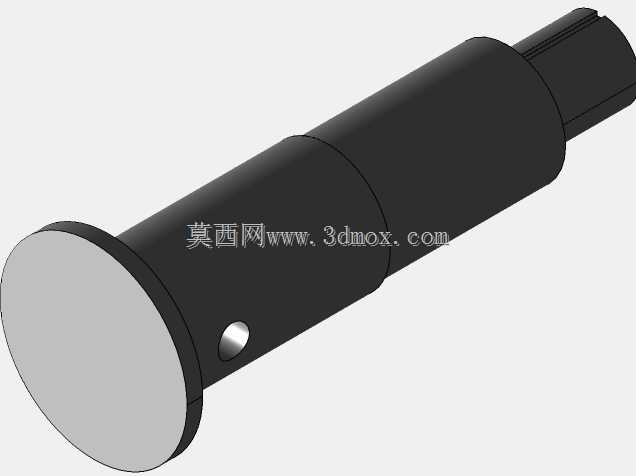

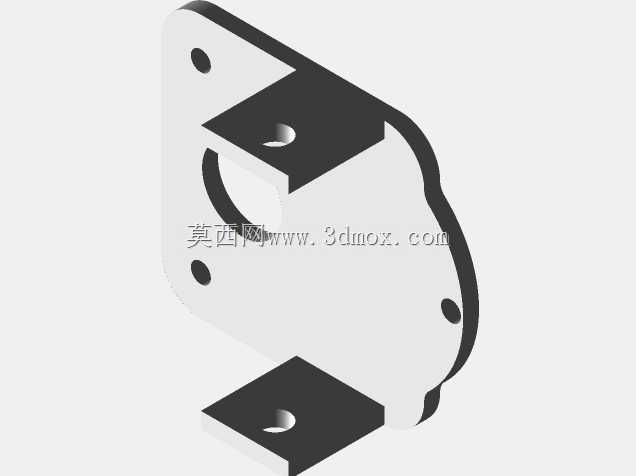

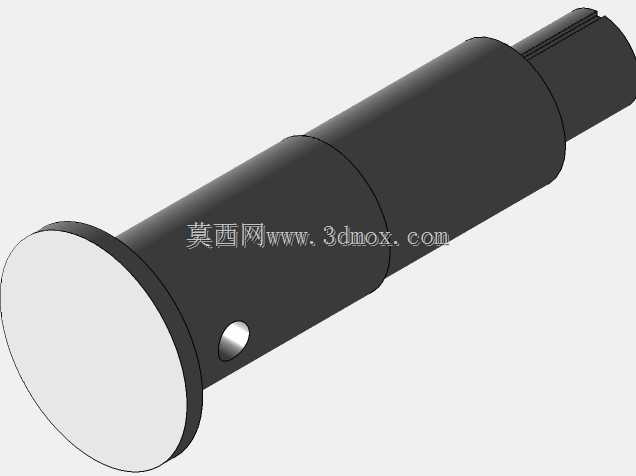

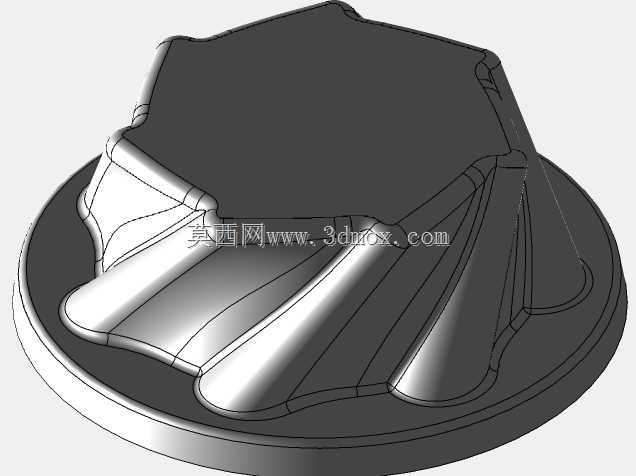

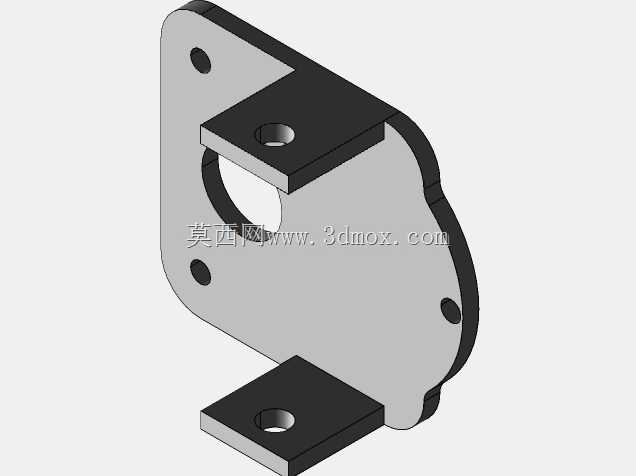

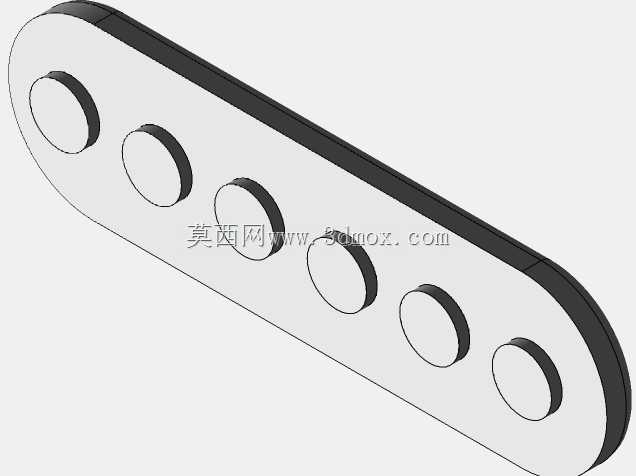

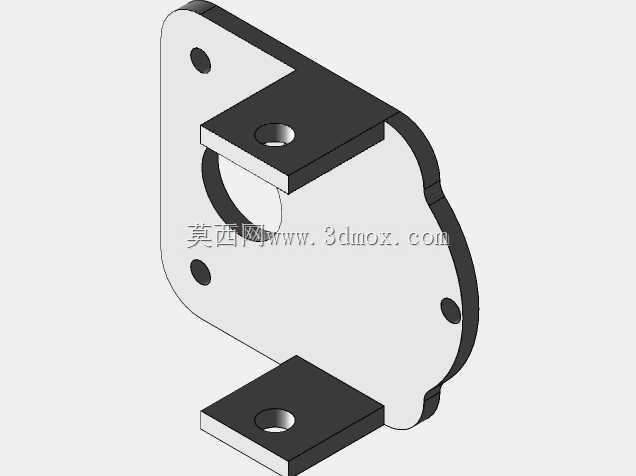

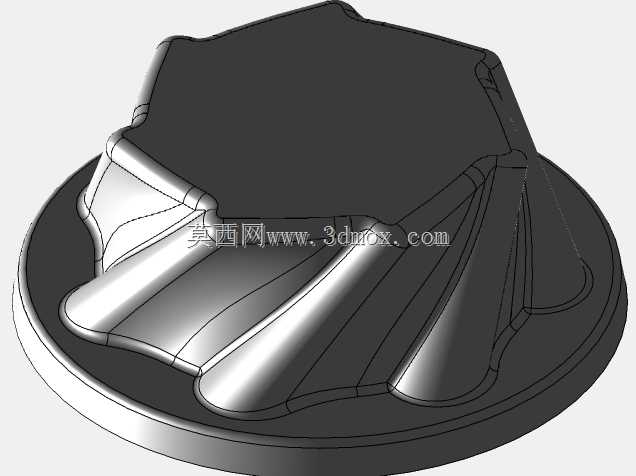

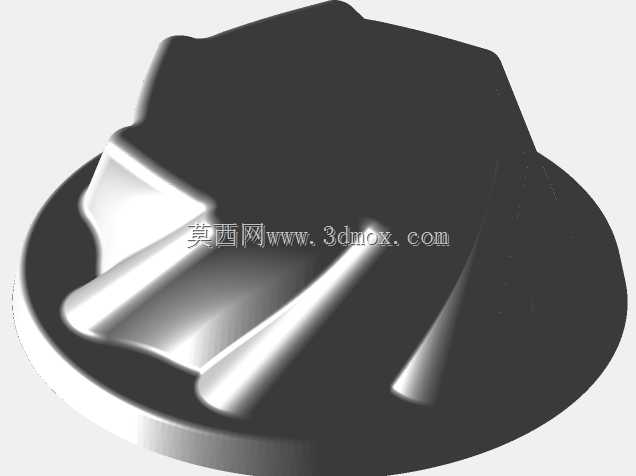

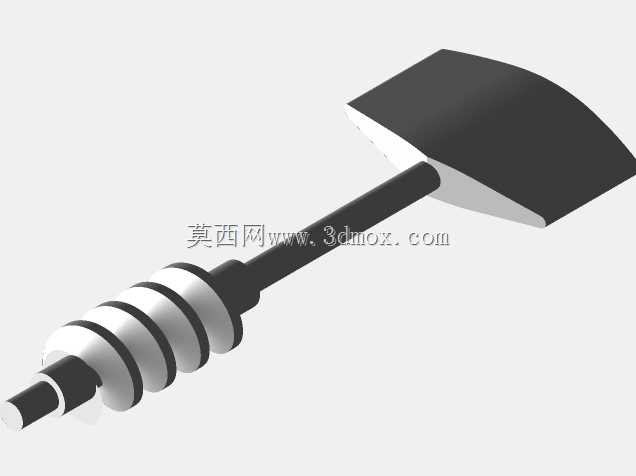

这套吉他结构设计方案，覆盖了原声吉他从琴头弦钮、琴颈指板、琴箱共鸣结构到下码固弦组件的全装配细节，可直接对接乐器制造、文创教具、数字内容制作等多个场景的落地需求。在乐器量产场景中，该设计可作为木吉他生产线的结构基准，帮助生产端快速校准各部件的装配公差，避免传统手工放样带来的琴颈弯曲角度偏差、琴箱共鸣腔容积不统一等问题，保障同批次产品的手感一致性与声学表现稳定性；在职业教育实训场景中，完整的装配结构可作为机械装配、公差配合课程的具象教学载体，让学员直观理解曲面薄壁件装配、弦向张力传导结构的设计逻辑；在数字内容制作场景中，拆分完整的各部件结构可直接用于虚拟演奏场景建模、乐器科普内容的三维可视化演示，无需二次重构结构。从实际用途来看，这套设计完整还原了钢弦原声吉他的功能逻辑：琴头部分的弦钮安装位预留了标准蜗轮蜗杆调音结构的装配空间，可适配市面上通用的封闭式、开放式吉他弦钮，满足不同档位产品的配件选型需求；琴颈与琴箱的连接位置做了精准的插接限位结构，可保障琴颈安装后与琴箱面板保持标准的14度仰角，让六根琴弦在指板上方保持合理的弦距范围，既避免低把位打品问题，也能降低高把位演奏的按弦力度；琴箱内部的音梁结构完全遵循传统X型音梁的布局逻辑，在面板下方设置了交叉支撑的音梁与补强条，可平衡琴弦张力对面板的拉扯力，同时预留出充足的面板振动空间，保障共鸣时的低频下潜与高频清晰度；下码位置的固弦锥安装孔做了阶梯式限位设计，可避免固弦锥受压陷入面板，同时保障琴弦振动能够有效传导至面板激发共鸣。在设计思路上，整套结构采用自顶向下的装配设计逻辑，先确定吉他整体的有效弦长基准，再以此为依据推导指板品丝位置、琴颈长度、琴箱共鸣腔尺寸、琴桥安装位置等核心参数，所有部件的配合面都预留了合理的装配公差，既满足木质部件粘接、金属部件紧固的工艺要求，也给后续的表面涂装、配件安装留出了加工余量。外形尺寸与安装边界方面，整套吉他总长度控制在1040mm左右，琴箱最大宽度为400mm，琴身最大厚度为110mm，琴颈在12品位置的厚度控制在22mm-24mm区间，指板宽度在琴枕位置为43mm、在琴箱衔接位置为56mm，符合主流41寸D型原声吉他的人体工学尺寸；所有外凸部件如弦钮、背带钉的安装位置都做了边界避让，弦钮突出琴头背面的距离不超过22mm，背带钉突出琴身的距离不超过12mm，既满足使用时的操作便利性，也能避免产品包装、运输过程中出现部件磕碰损坏的问题，各部件的拆分边界完全匹配实际生产中的加工工序，可直接导出对应部件的加工图纸用于开模、下料生产。
