涡轮风扇发动机剖面结构三维设计作品

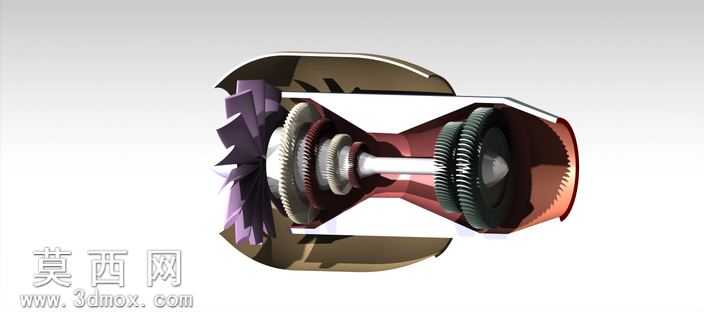

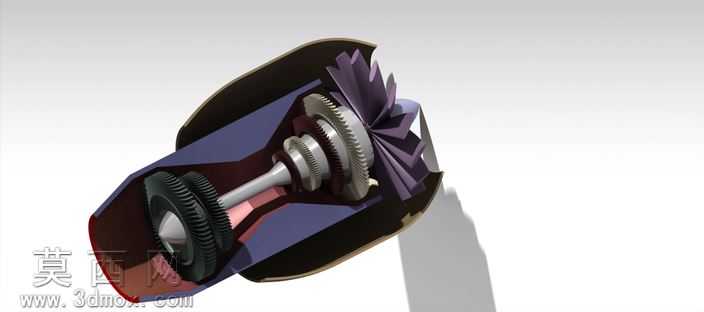

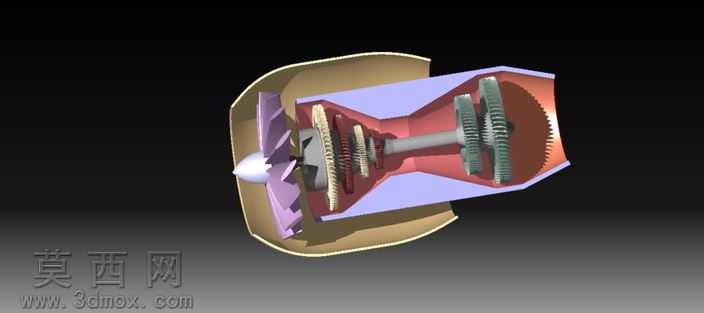

本作品为涡轮风扇发动机的剖面展示三维模型，采用三维建模软件完成全参数化结构搭建，通过剖切视角完整呈现发动机内部的层级传动与气动布局。建模阶段首先梳理涡扇发动机的核心组成逻辑，从前端进气整流罩开始，依次完成多级风扇叶片、压气机轮组、传动齿轮轴系、燃烧室壳体、后端涡轮盘与外涵道壳体的特征构建，每一级叶片的翼型曲面都通过样条曲线拟合生成，保证叶片扭转角度与叶根安装位的匹配精度，齿轮组的模数、齿距参数完全按照传动比逻辑设置，确保轴系传动的啮合关系符合机械原理。材质与渲染阶段针对不同部件做了区分设置：前端整流罩采用哑光白色工程塑料材质模拟轻质整流结构，风扇与压气机叶片分别赋予淡紫色、灰绿色金属漆材质区分不同功能轮组，传动齿轮与中心轴采用抛光钢材质体现金属传动件的质感，外涵道外壳采用暖金色半哑光金属材质，内涵道内壁做了橙红色金属渐变处理，背景选用纯黑色突出主体结构，渲染时添加柔和的环境漫反射光，让内部嵌套的多层结构轮廓清晰可辨，避免多层零件堆叠产生的视觉混淆。设计思路上采用半剖外壳的展示形式，既保留了发动机完整的外部轮廓特征，又将内部从进气端到排气端的动力传递路径完整暴露：前端吸入的气流分为外涵道与内涵道两路，内涵道气流经多级压气机增压后进入燃烧室，做功后驱动后端涡轮带动轴系转动，外涵道气流直接产生推力，齿轮传动组的排布清晰展示了轴系的动力传递关系，所有零件的装配约束都按照实际发动机的装配逻辑设置，无干涉错位问题，可用于动力机械结构教学、原理演示等场景，直观展现涡轮风扇发动机的增压传动核心结构。
