径向安装式微压测量压力表结构设计

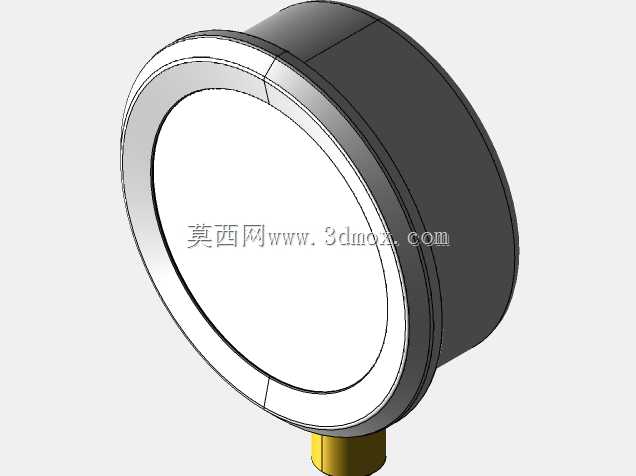

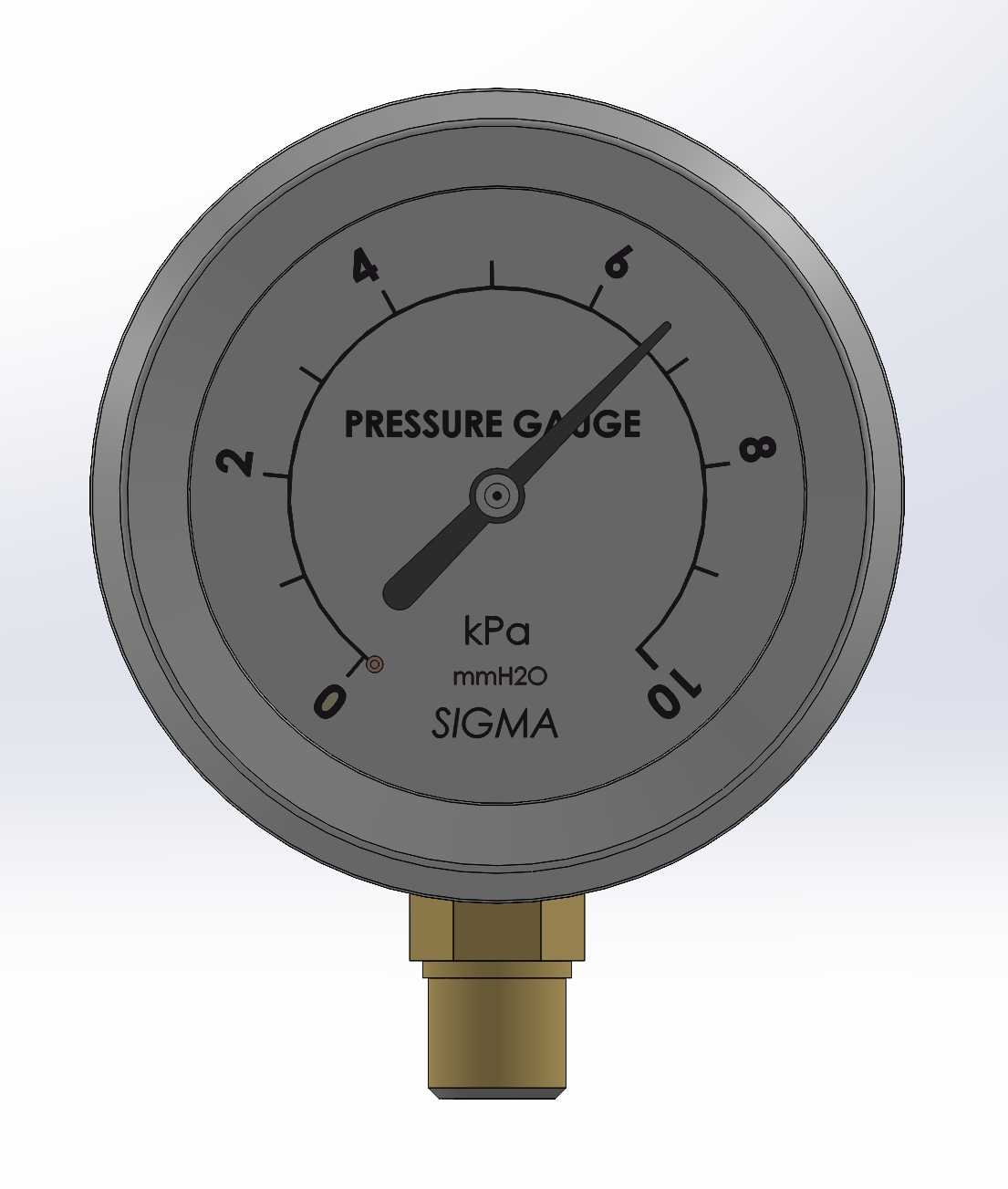

这款压力表是面向低压工况测量需求开发的机械式压力检测仪表，主要应用于通风管网、低压气动回路、净水处理管路、小型暖通空调系统、实验室气路等场景的压力值实时监测，能够直观反馈管路内部的压力状态，帮助运维人员快速判断系统运行是否处于正常压力区间，避免因压力异常引发的管路泄漏、设备供气不足、系统效能下降等问题。在实际生产运维场景中，这类微压量程的压力表可覆盖0-10kPa的测量范围，适配对压力检测精度要求较高、被测介质压力偏低的工况，相比大量程压力表能够提供更精细的刻度分辨能力，减少低压段的读数误差。产品采用经典的径向安装结构，底部设置标准外螺纹连接接头，可直接与管路预留的内螺纹接口旋合固定，安装时无需额外转接构件，能够大幅降低现场安装的操作复杂度，紧凑的圆形表头结构可适配狭窄的安装空间，表盘正面采用大字号刻度标识搭配醒目的指针设计，运维人员在数米外即可快速读取压力数值，无需近距离凑近表盘，适配车间、设备舱等光线条件一般、观测距离较远的使用场景。设计过程中优先考虑了仪表的读数易用性与安装适配性，表盘刻度采用均匀分布的线性刻度设计，每2kPa设置一个主刻度标识，主刻度间细分小刻度对应更小的压力分度，配合低阻尼的指针转动结构，压力变化时指针可平稳跟随数值变动，不会出现明显的卡滞或过冲现象，保证读数的实时性与准确性。表头外壳采用全包覆的圆形金属壳体结构，可对内部的波登管、传动齿轮组等核心测量构件形成有效防护，避免现场的粉尘、轻微飞溅物触碰内部精密结构，延长仪表的实际使用寿命。底部的黄铜材质连接接头具备良好的密封性能与介质兼容性，可适配空气、净水等常规非腐蚀性介质的测量场景，接头与表头的连接位置做了加强结构处理，安装旋紧时可承受足够的扭矩，不会出现接头与表头连接处断裂、变形的问题。整体外形采用规整的圆形设计，表头厚度控制在适配常规仪表盘安装的尺寸范围内，既可以直接安装在管路终端，也可以嵌入设备的控制面板上作为配套显示仪表，安装边界可兼容多数工业设备的预留仪表安装位，无需针对安装位置做额外的结构改造。
