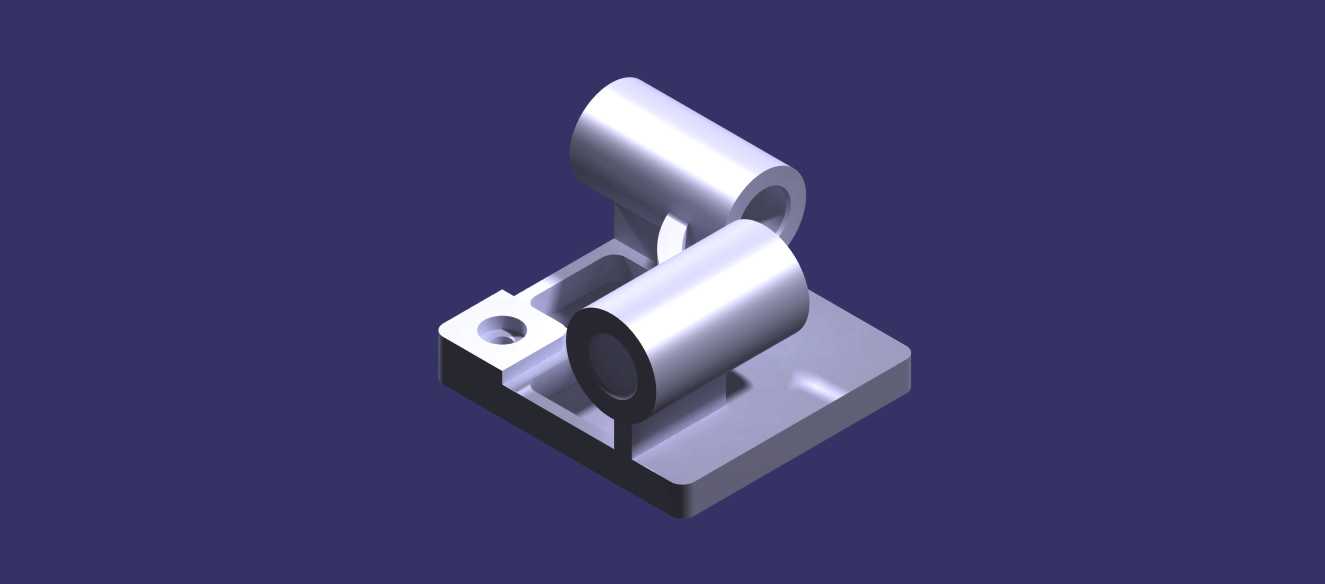

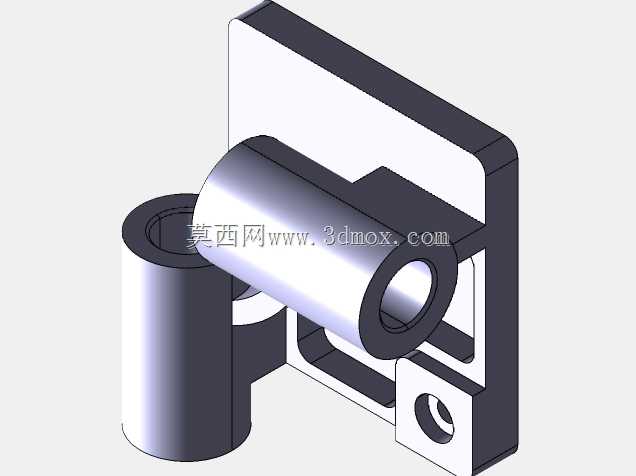

双筒铰接式机械支撑固定座结构设计

该零件属于工业传动与支撑系统中的典型铰接式固定支撑构件，主要应用于各类需要实现转动副连接、同时承载径向与轴向复合载荷的机械场景中，常见于自动化生产线的连杆驱动机构、小型工装夹具的翻转连接部位、输送设备的摆臂支撑节点，以及轻工机械中需要实现角度调整的活动连接工位，能够在设备运行过程中为配套的转动轴类零件提供稳定的安装基准，同时传递工作过程中产生的各类载荷，避免连接部位出现应力集中或形变偏移。从功能特性来看，该构件采用一体化底座加双平行铰接筒的结构布局，底部方形安装座设置有沉头安装孔，可通过标准紧固件直接固定在设备的安装基准面上，保证整体连接的刚性与稳定性；两个平行布置的铰接筒内孔为高精度配合面，可与配套的销轴、转动轴形成间隙配合的转动副，能够实现连接部件绕铰接轴线的定轴转动，两个筒身之间预留的避让槽可容纳配套摆臂的活动空间，避免转动过程中出现结构干涉，同时筒身与底座之间设置有加强筋过渡结构，能够有效分散载荷传递路径，提升构件整体的抗弯折、抗形变能力，即使在频繁往复摆动的工况下也能保持结构尺寸的稳定性。在设计思路上，该零件优先遵循了机械设计中等强度设计与装配便利性原则，整体采用一体化成型的结构方案，减少了分体装配带来的累计误差，安装底座的平面度、铰接筒内孔的同轴度与圆柱度均按照中等精度机械加工要求设定，既能够满足常规工业场景的使用精度要求，又不会过度提升加工成本；铰接筒的壁厚经过载荷校核设定，在保证足够承载能力的前提下尽可能缩减冗余材料，实现零件的轻量化设计，底座上的安装孔位置按照标准安装间距设定，可适配多数通用设备的安装孔位，无需额外进行安装面的二次加工即可完成装配。从外形尺寸与安装边界来看，该零件整体轮廓规整，无外凸的尖锐结构，底部安装座的方形轮廓为最大安装占用边界，安装时仅需在基准面上预留对应尺寸的平整安装区域即可，双铰接筒的轴线与安装底座平面保持平行，转动过程中配套部件的活动范围被限制在两筒之间的预留空间内，不会超出零件自身的宽度边界，能够有效节省设备内部的安装空间，适配结构紧凑的小型机械装配需求。
