多体钣金箱体结构三维设计作品

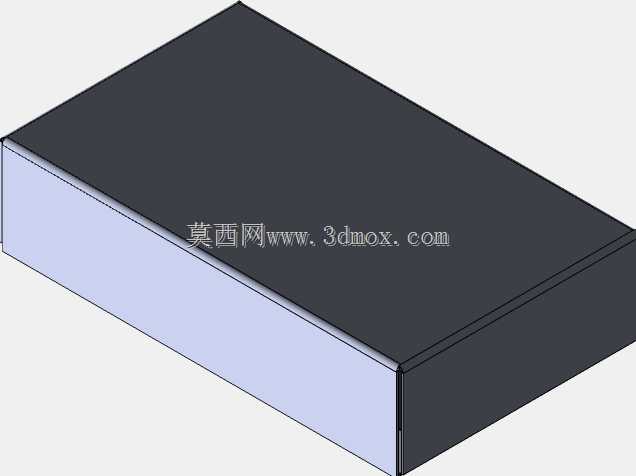

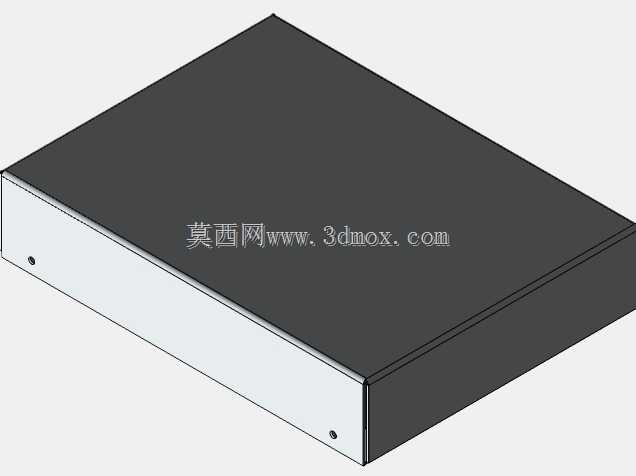

该多体钣金零件主要面向工业电控设备外壳、小型仪器防护壳体、嵌入式设备安装舱这类应用场景，在实际生产中可作为各类工业终端、小型控制单元的外部承载结构，能够为内部的电路板、接线端子、小型功能模块提供稳定的物理防护，隔绝外界粉尘、轻微磕碰以及常规工况下的液体泼溅影响，同时兼顾结构轻量化与装配便捷性的需求。从功能特性来看，该多体钣金结构采用分体式设计思路，将传统一体式钣金箱体拆分为多个独立的钣金实体单元，每个单元可单独完成折弯、冲孔、翻边等钣金加工工序，无需复杂的整体成型模具，能够有效降低小批量定制场景下的加工成本，同时各单元之间通过预设的折弯卡扣、安装孔位实现快速拼接，减少焊接工序带来的热变形问题，提升成品的尺寸精度与外观平整度。在设计思路层面，该结构充分考虑钣金加工的工艺特性，所有折弯边预留了合理的折弯避让间隙，避免多体拼接时出现干涉问题，各钣金单元的壁厚保持统一，适配常规冷轧钢板、铝合金板材的加工参数，转角位置采用工艺圆角过渡，既能够减少钣金加工时的应力集中，也能避免安装使用过程中锐边划伤操作人员。从外形尺寸与安装边界来看，该结构整体为规整的长方体形态，外部轮廓无突出的异形结构，能够适配标准的机柜安装位、设备台面安装空间，底部预留的安装孔位可匹配常规的M4、M5规格固定螺丝，内部腔体的净空间可容纳尺寸不超过腔体边界的功能模块，各拼接单元的连接位置预留了密封胶条安装槽，在有防护等级需求的场景下可加装密封胶条实现IP54级别的基础防护。此外，该多体钣金结构的各分体单元可根据实际使用需求单独开设接线口、散热孔、显示屏安装窗口，无需改动整体结构框架，能够快速适配不同功能的内置模块，在小批量工业设备定制、实验室仪器改装、专用控制单元制作等场景下具备较强的适配性，相比一体式钣金箱体，该结构在后期维护时可单独拆卸对应的面板单元，无需完全拆解整个壳体，大幅提升内部模块检修、线路调整的操作效率。
