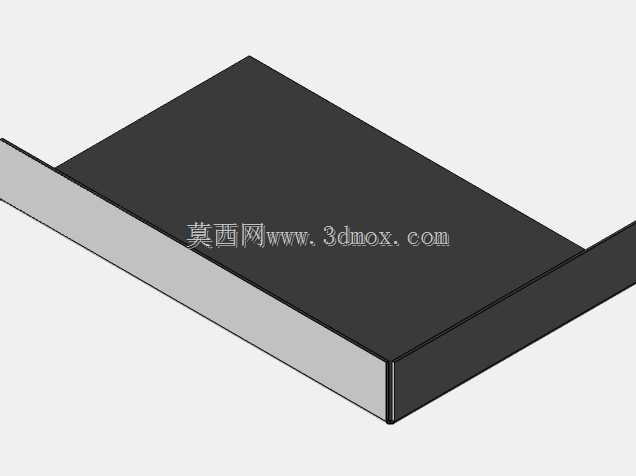

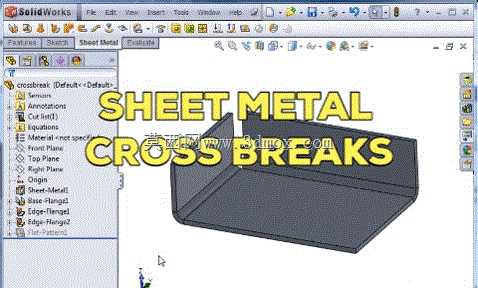

钣金交叉折断工艺结构三维设计

本次设计的钣金交叉折断结构，主要应用于各类钣金壳体、设备外罩、电控柜门板等大面积薄钣金构件的生产制造场景，在工业设备外壳加工、五金钣金制品生产领域有着极为广泛的使用。在实际生产应用中，大面积的薄钣金板材在完成折弯成型后，往往会因为板材自身的内应力释放、运输过程中的震动、安装后的受力不均出现板面鼓胀、凹凸变形、共振异响等问题，不仅会直接影响构件的外观平整度，还会降低钣金构件的整体结构刚度，严重时甚至会干扰设备内部元器件的正常安装与稳定运行，而交叉折断结构正是针对这类薄钣金变形问题设计的专用工艺补强结构。该结构通过在钣金平面上加工出交叉布置的凹陷压痕，能够在不额外增加板材厚度、不添加补强配件的前提下，有效打散板材内部的残余应力，提升板面的抗形变能力，抑制大面积薄板的鼓翘变形，同时还能改变板材的固有振动频率，降低设备运行过程中钣金件产生的共振噪音，大幅提升钣金构件的使用稳定性与外观质感。在设计思路上，本次结构完全遵循钣金加工的工艺规范，交叉折断的压痕深度严格控制在板材厚度的合理区间内，既保证压痕能够形成足够的结构刚度提升效果，又不会因为压痕过深导致板材出现开裂、强度折损的问题；压痕的交叉角度、延伸范围均根据钣金构件的板面尺寸做了适配优化，确保应力释放的效果能够覆盖整个易变形的板面区域，同时压痕的走向避开了后续的安装孔位、折弯边、焊接位置，不会对构件后续的装配、连接工序造成干涉。在外形尺寸与安装边界层面，该交叉折断结构完全依附于钣金构件的基础平面设计，压痕凸起方向朝向钣金构件的非外观面，不会破坏外观面的平整性，结构整体没有超出钣金构件的原有外形边界，不需要额外预留安装空间，也不会和设备内部安装的元器件、线路产生位置冲突，能够直接适配常规的钣金折弯、冲压加工工序，不需要开发特殊的成型模具，可直接通过常规钣金冲压设备完成加工，能够有效降低生产环节的工艺成本与加工难度，适合在各类薄钣金构件的批量生产中推广应用。
