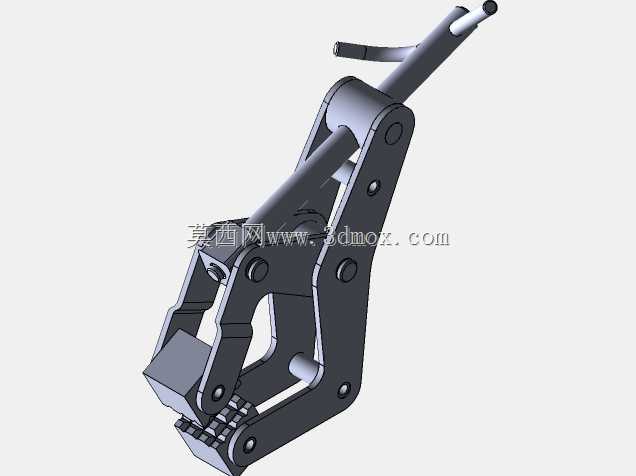

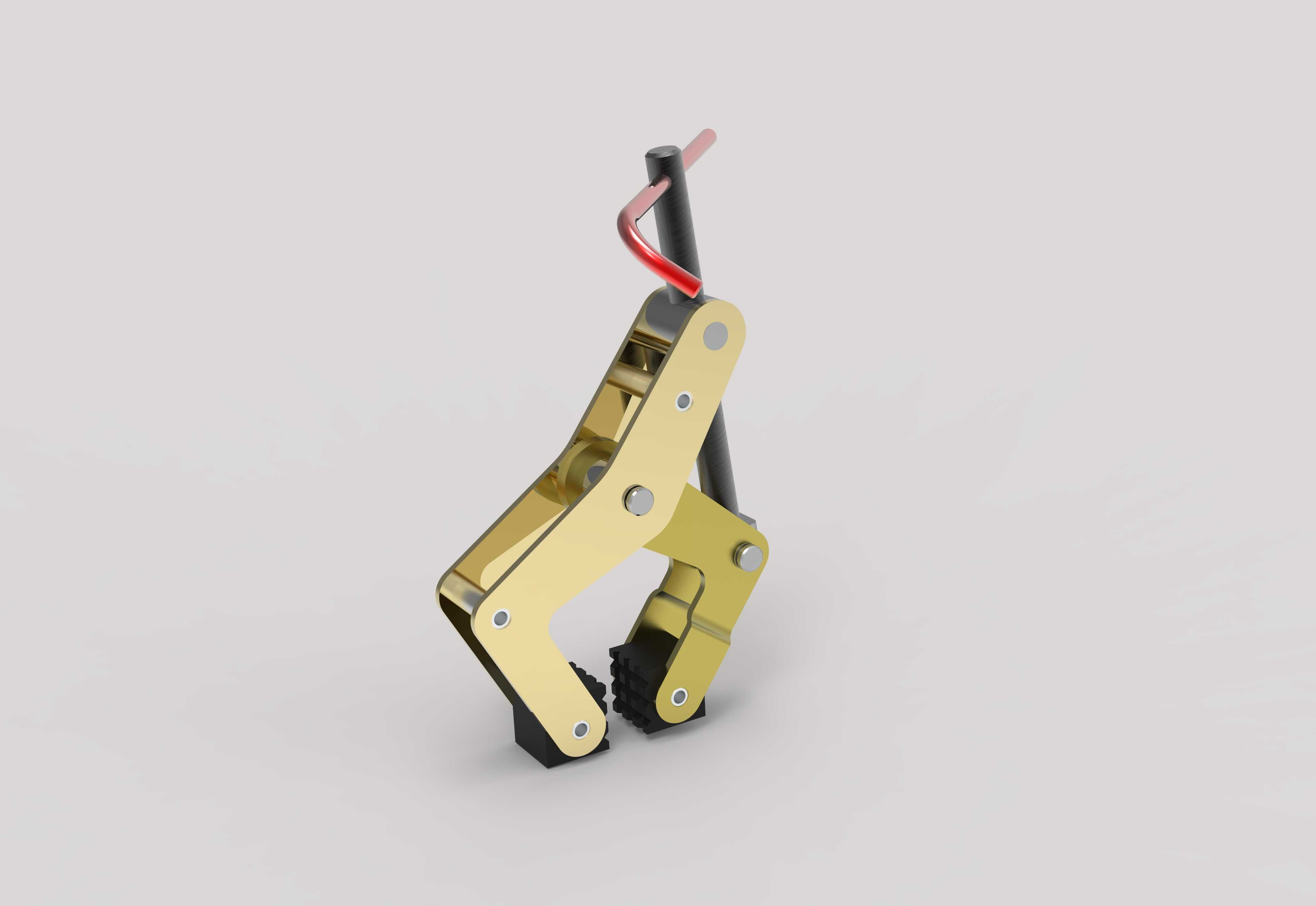

杠杆式手动快速夹紧摆动夹具结构

这款手动摆动夹紧夹具，是面向小批量零部件加工、临时工位装夹、现场维修作业场景开发的纯手动夹紧器具，主要用于金属切削加工工位的工件固定、装配工序的零件定位、焊接作业的母材夹持，也可适配小型检测工位的样件固定需求，尤其适合没有外接动力源的野外维修、临时生产线搭建、教学实训场景使用，无需搭配气源、电源即可独立完成夹紧动作，适配多场景下的快速装夹需求。

从功能特性来看，这款夹具采用多连杆杠杆增力结构，操作者仅需扳动上部的操作手柄，即可通过连杆的力传递放大作用，在钳口端输出足够的夹紧力，全程无需额外辅助工具，单手握持即可完成开合与锁紧操作，单次装夹动作耗时不超过两秒，相比传统螺栓压紧式夹具，装夹效率提升六倍以上。钳口部位做了齿形防滑处理，接触工件的表面带有细密的咬合齿，能够在夹紧金属、硬质塑料等常规工件时避免打滑移位，同时钳口的夹持面做了平行度校准，夹紧过程中不会出现工件翘起、偏斜的问题，保证装夹定位精度。夹具的锁紧结构依托连杆机构的死点位置实现自锁，当手柄扳动到锁紧工位后，连杆机构越过力学死点，即便加工过程中存在振动、切削力冲击，夹具也不会自行松脱，无需额外加装锁止部件，可靠性更强。

在设计思路上，这款夹具优先考虑手动操作的人机工程学，操作手柄做了弯折造型，表面套有防滑绝缘套，握持时贴合手掌轮廓，长时间操作也不会产生明显的压痕与不适感；整体结构采用对称式连杆布局，所有铰接点都配置了耐磨销轴，销轴与连杆孔之间预留了合理的配合间隙，既保证连杆摆动顺畅无卡滞，又避免间隙过大导致的夹紧精度损失。夹具体的主体结构采用高强度合金材质，表面做了防锈镀层处理，能够适应车间内切削液飞溅、潮湿多尘的作业环境，长期使用也不会出现锈蚀、结构变形的问题。

从安装边界与尺寸适配来看，这款夹具的底部带有平整的安装基面，可通过螺栓直接固定在机床工作台、工装平板、焊接平台的T型槽上，安装孔位采用通用间距设计，适配市面上绝大多数标准工装平台的安装尺寸；夹具张开时的最大开口尺寸可覆盖常规小型零件的夹持需求，闭合后最小夹持厚度可适配薄型板材的装夹，整体外形紧凑，占用工作台面空间小，不会与加工刀具、焊接枪头产生运动干涉，可多台并排布置在工作台上，实现多工件同时装夹加工，进一步提升工位作业效率。
