多接口弯通法兰连接多孔管路构件

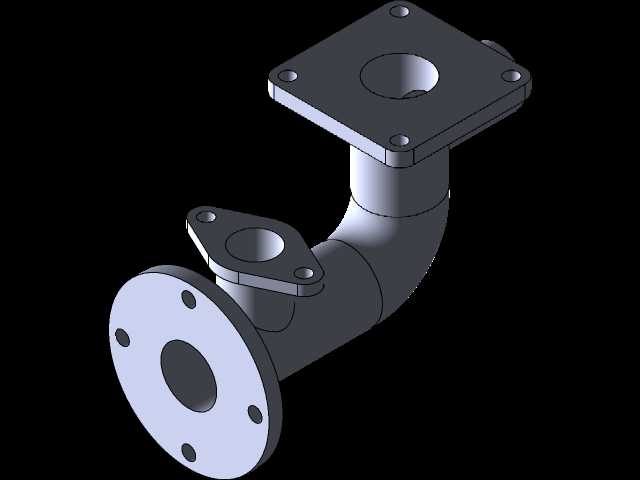

这类多孔弯通管路构件，常应用在流体输送系统的管路转向分流节点，比如化工介质输送管线、水处理设备管路布局、暖通循环水系统的支路接驳位置，用来实现单路输入多路输出的90度转向输送，避免多管拼接带来的密封冗余问题，减少管路接头的泄漏风险点。从结构设计来看，主体采用90度弯管作为流道主体，三个接口分别配置了对应安装形式的连接结构：一端为大尺寸圆形法兰盘，盘面上均匀分布螺栓安装孔，用于和主管道端的法兰做刚性密封连接，法兰端面预留了密封垫片的贴合平面，保证连接后的承压密封性能；弯管上端为方形法兰安装座，四个角位设置螺栓过孔，可直接固定在设备腔体壁面或者集成阀组的安装面板上，方形座的中心开孔与弯管流道贯通，作为介质的主输入或者主输出通道；弯管侧部引出的小尺寸带孔凸台接口，可接驳小口径支路管线，或者安装压力检测、温度传感类的检测元件，实现管路运行参数的实时采集。设计过程中首先要核算弯管的曲率半径，避免流道弯折处出现直角死区，减少介质输送过程的流阻损失，尤其是输送带有微小颗粒的流体介质时，合理的曲率能避免颗粒在弯折处沉积堵塞。三个接口的安装孔位都做了同轴度公差约束，保证现场安装时螺栓能顺利穿入，不会出现孔位错位导致的强制装配应力，长期运行下不会因为装配应力导致法兰面变形泄漏。弯管主体的壁厚根据常规管路承压等级做了等强度设计，法兰连接位置做了局部加厚处理，抵消螺栓锁紧时的局部压应力，避免法兰根部出现应力开裂。安装边界上，大端圆形法兰的外径尺寸决定了管路接驳端的最小操作空间，安装时需要预留出螺栓锁紧的扳手操作空间；上端方形法兰的安装面需要保证与固定面的平面度贴合，避免安装后弯管主体出现倾斜，导致侧部接口的接驳角度出现偏差；侧部小接口的朝向在建模时已经根据常规管路布局做了角度定位，现场安装时可通过法兰螺栓孔的周向调整，适配不同的支路走向需求。整个构件的流道内壁做了圆弧过渡处理，没有突兀的台阶或者棱角，介质流经时的流态更平稳，能降低管路运行时的流体振动与噪音。
