CA6140车床用带调节轴齿轮组件

　　在普通卧式车床的进给传动链中，这类带竖向调节轴的齿轮组件承担着运动换向与扭矩传递的核心作用，安装位置集中在溜板箱与进给箱的衔接传动段，日常加工中负责将光杆传递来的旋转运动，通过齿轮啮合转换为刀架的纵向或横向进给动作，是保障车床走刀精度的关键传动零件。从实际使用场景来看，车间里CA6140车床长期承担轴类、盘类零件的车削加工，频繁的正反转走刀、不同进给量切换，都会让这类齿轮组件承受交变载荷，因此设计阶段首先要保证啮合齿面的接触强度，同时兼顾调节轴的操作手感与定位可靠性。

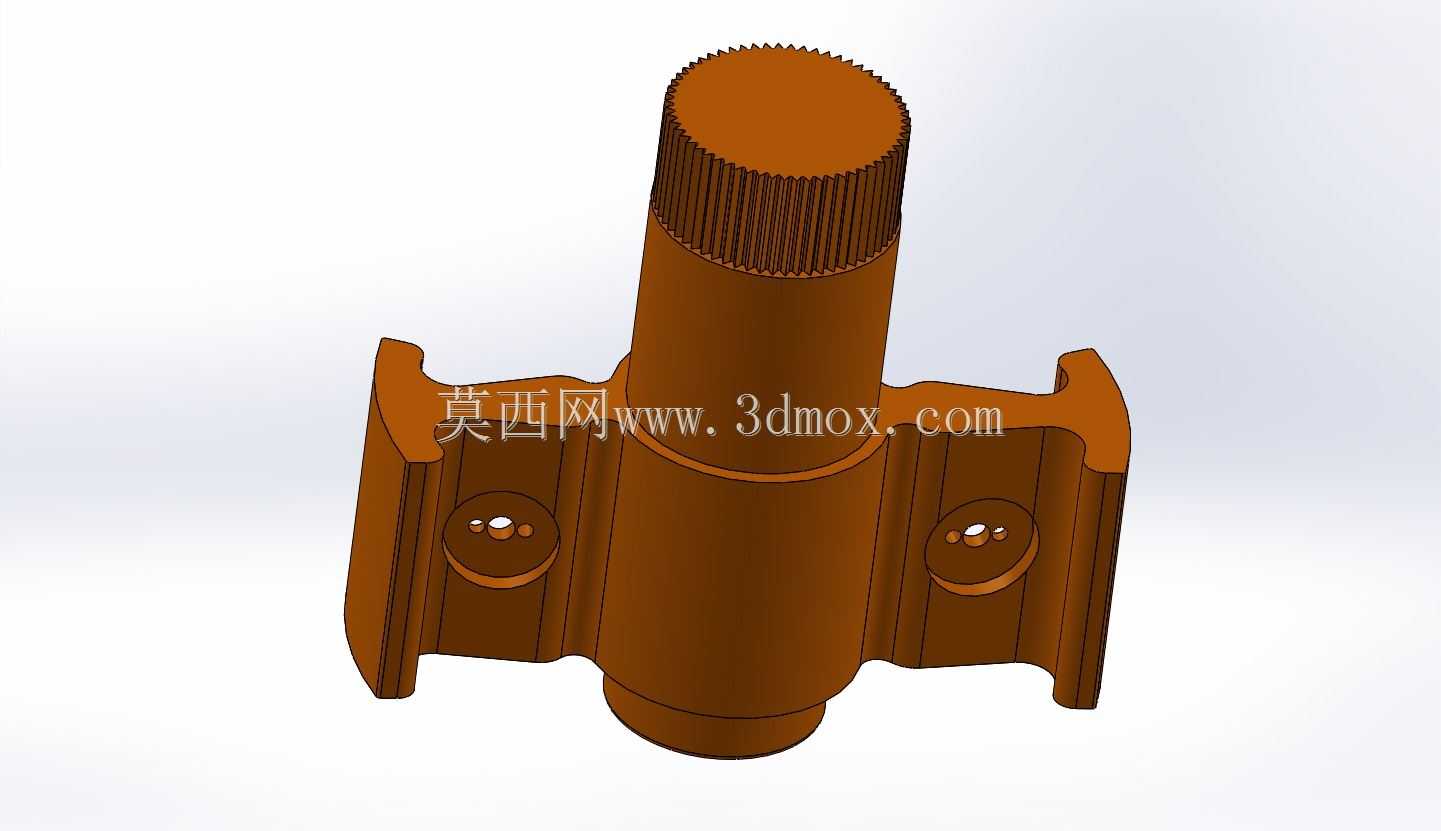

　　该组件的结构设计采用一体式集成思路，中间竖向的轴段上部加工有滚花纹理，这部分是手动调节操作位，滚花的齿距与深度按照操作施力习惯设计，无需额外加装操作手柄，操作人员直接用手指拧动即可完成档位的微调对位，避免了额外连接件带来的装配间隙。轴段下部与两侧的齿轮架为同轴一体式结构，两侧对称布置的带凸耳齿轮臂，每个臂上都预留了定位销孔与安装孔，安装时通过销孔完成与相邻传动件的周向定位，再用紧固件完成轴向锁紧，这种对称结构能保证传动过程中两侧受力均匀，不会出现偏载导致的齿面异常磨损。

　　从安装边界来看，组件的最大外缘由两侧齿轮臂的外端面决定，安装时需要预留足够的径向空间避免与箱体内壁发生干涉，竖向轴段的上下伸出长度要匹配溜板箱箱体的对应轴孔尺寸，上部滚花段要伸出箱体外一定长度方便操作，下部轴段要插入箱体底部的定位衬套中，保证整根轴的回转同轴度。齿轮部分的齿形参数按照CA6140车床原机的传动比匹配设计，啮合侧隙控制在合理范围，既不会因为侧隙过大导致进给反向时出现空程误差，也不会因为侧隙过小导致传动卡滞、温升过高。

　　实际建模过程中，需要重点关注几个工艺细节：两侧臂上的安装凸台要做圆角过渡，避免热处理时出现应力集中导致开裂；滚花段的下方要设计退刀槽，方便滚花加工时的刀具退刀，同时也能作为装配时的轴向定位基准；齿轮臂的内侧与轴段衔接处要做加强筋结构，提升整体刚性，避免大进给量切削时组件发生形变影响传动精度。这类组件在日常维护中，需要定期检查啮合齿面的磨损情况，以及轴段与衬套的配合间隙，当间隙超过允许值时要及时更换衬套，避免轴段晃动导致打齿故障。不同于标准齿轮件，这种集成了调节操作轴的专用齿轮组件，是CA6140车床进给机构里的定制化传动件，建模时所有尺寸都要严格匹配原机的装配尺寸链，不能随意改动安装孔位的位置度与轴段的配合公差，否则会出现装配不上或者传动异响的问题。在传动特性上，该组件传递的扭矩不算大，但对传动的平稳性要求较高，因此齿面的粗糙度要控制在合理范围，装配时要涂抹适配的润滑脂，降低啮合过程中的摩擦损耗，延长零件的使用寿命。
