CA6140车床齿轮传动箱体装配结构

　　该结构对应普通卧式车床主轴箱或进给传动箱中的箱体装配单元，主要服务于CA6140这类通用车床的动力传递、轴系支承和齿轮布局。箱体在整机中处于核心传动位置，电动机输出的运动经带轮或离合器进入箱内后，需要通过多组齿轮、传动轴和轴承完成变速、换向与扭矩传递，最终把稳定转速输送到主轴或进给机构。实际加工场景中，箱体不仅承担容纳传动件的作用，还要承受齿轮啮合产生的径向力、轴向力以及切削负载反传带来的振动，因此其壁厚、肋板布置、轴承孔位置和安装基面都需要围绕刚性与加工精度展开。

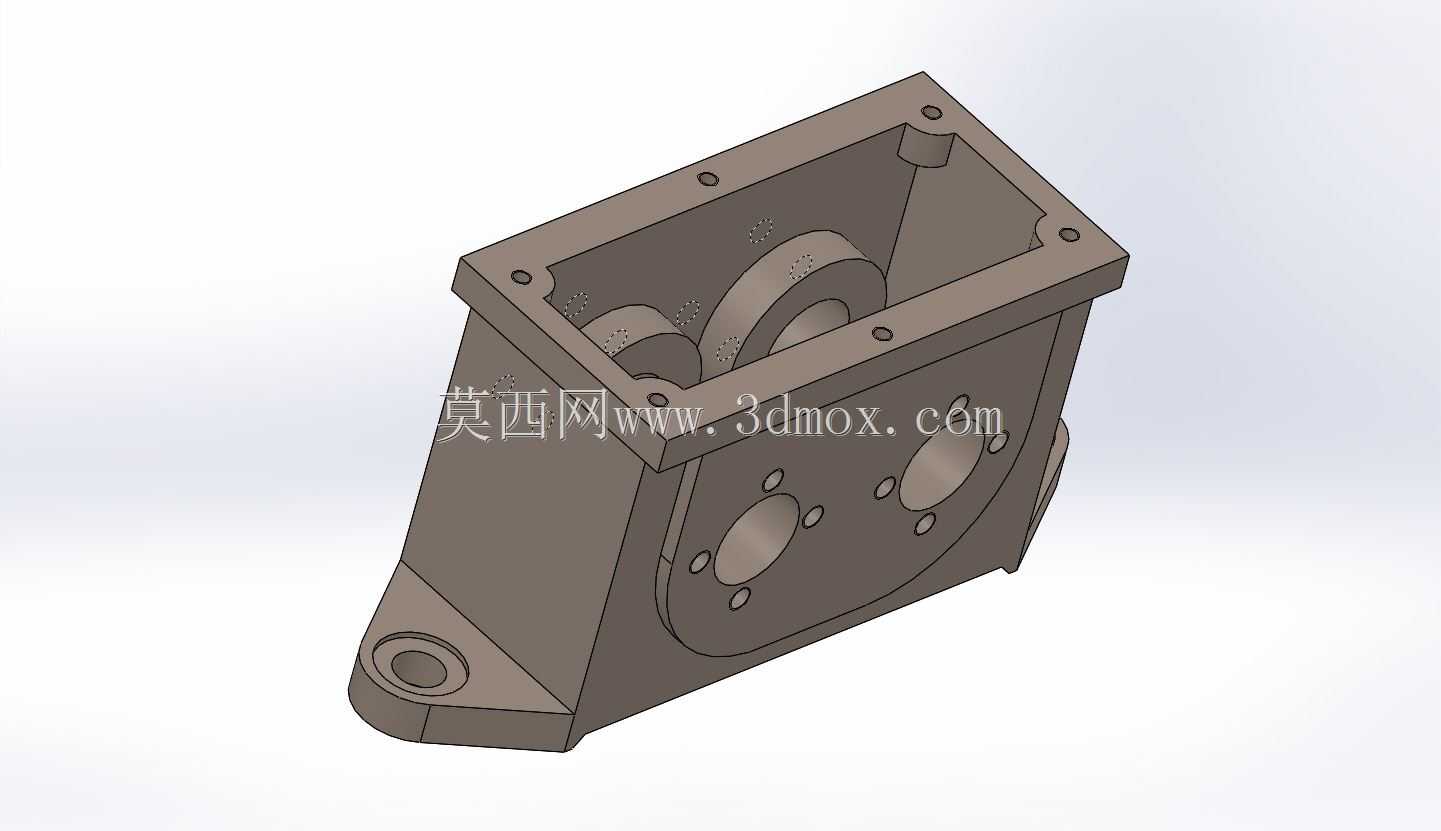

　　从外形上看，主体采用近似矩形的箱式焊接或铸造风格结构，顶部为敞开式装配口，便于齿轮、轴、轴承套和隔套在装配阶段从上方落入腔体。上法兰面预留多个螺纹孔或光孔，可配合箱盖实现封闭，防止润滑油飞溅，同时阻挡切屑、灰尘进入传动区域。侧壁开设两组大直径轴承安装孔，孔周分布螺栓孔，用于固定轴承端盖、调整垫片或密封压盖；两孔的中心距直接决定齿轮啮合中心距，是整个传动方案能否平稳运行的关键尺寸。建模时需要优先锁定孔系坐标，再反推内腔齿轮外圆、轴肩和挡圈的空间边界，避免转动件与箱壁发生干涉。

　　箱体前端面采用略带弧形的轮廓，既适应下部齿轮的回转轨迹，也能减少不必要的材料堆积。底部伸出带孔安装支脚，支脚上的圆孔用于整机床身或底座连接，安装面需要在工程图中明确平面度和加工要求。若支脚与箱壁交接处刚性不足，机床重载切削时容易产生微变形，进而影响轴承孔同轴度和齿轮接触斑点，因此在转角位置通常保留过渡圆角或加强三角肋。模型中支脚孔、侧壁孔和顶部法兰孔形成完整安装边界，设计人员可据此校核螺栓规格、扳手空间以及装配顺序。

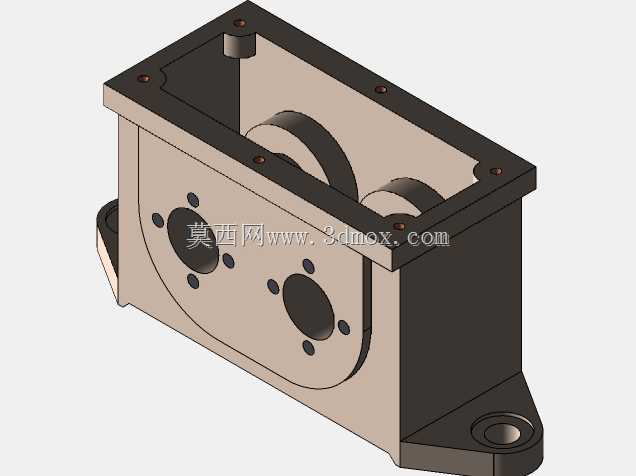

　　内部可见两组平行轴系上的齿轮轮廓，齿轮位于腔体中部，齿顶与箱壁之间保留润滑和检修间隙。传动腔的宽度要兼顾齿轮厚度、轴承宽度、套筒、挡圈和端盖位置，过窄会造成装配困难，过宽则会导致轴系跨距增大、刚性下降。比较合理的思路是先根据传动比确定齿数、模数和齿宽，再按齿轮外圆加安全间隙确定内腔深度；随后布置轴承座孔，使轴的支承跨距尽量靠近齿轮受力点，降低轴的弯曲挠度。对于车床频繁换向和变速的工况，齿轮端部应预留换挡滑移空间，箱体内还需考虑润滑油流向，避免低速齿轮浸油过深造成功率损失，也要保证高速齿轮能够得到充分飞溅润滑。

　　顶部开口边框较宽，既能提高箱口抗弯刚度，也为箱盖密封提供压紧面。侧壁上的小孔沿轴承孔周围均布，端盖通过这些孔压紧轴承外圈或调整轴向间隙。装配时通常先将齿轮、键、轴承和轴组成轴系组件，再从箱体上方整体落位，最后安装前后端盖和密封件。三维建模过程中应保留轴系零件的真实外径和端部位置，用于检查端盖是否与轴、油封或锁紧螺母冲突。箱体底部和侧面若设置油塞、油标或回油槽，也需要与内腔最低点对应，保证换油时污物能够排出。

　　在工程应用中，这类箱体结构不仅用于车床教学测绘和机床维修实训，也可作为减速器、传动箱、设备主轴箱方案设计的参考。其核心价值不在于单一外观，而在于孔系、腔室、支脚、法兰和内部齿轮之间的协调：孔位保证传动几何关系，腔室提供运动与润滑空间，支脚承担整机定位，法兰和端盖完成密封与维护。结构设计时还要兼顾铸造拔模或焊接板件加工工艺，内壁避免出现难以清砂的封闭死角，外露棱边保留倒角，轴承孔附近材料适当加厚。通过三维装配模型，可以直观校核齿轮啮合、轴系伸入量、螺栓连接和箱体安装边界，为后续工程图绘制、工艺加工以及机床装配调试提供可靠依据。
