帕尔尼克生物质颗粒燃烧供热设备结构

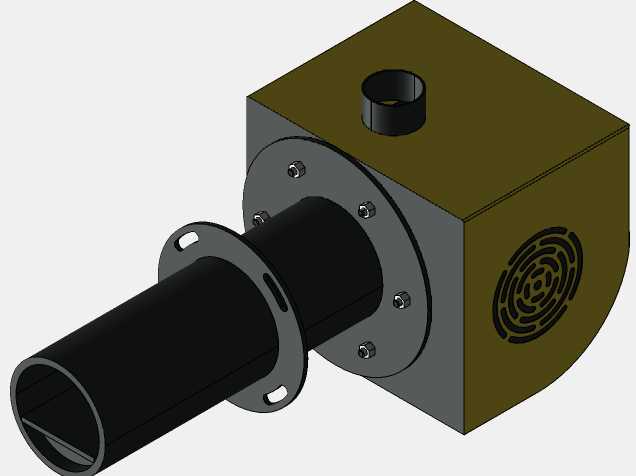

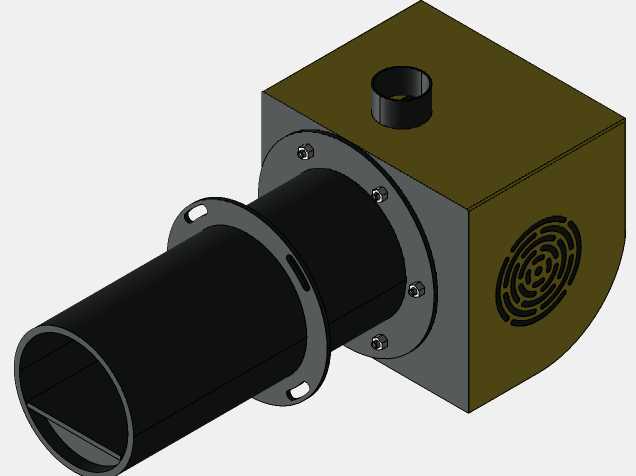

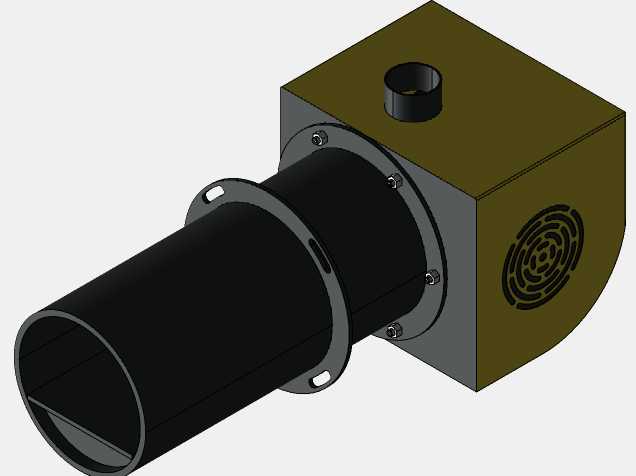

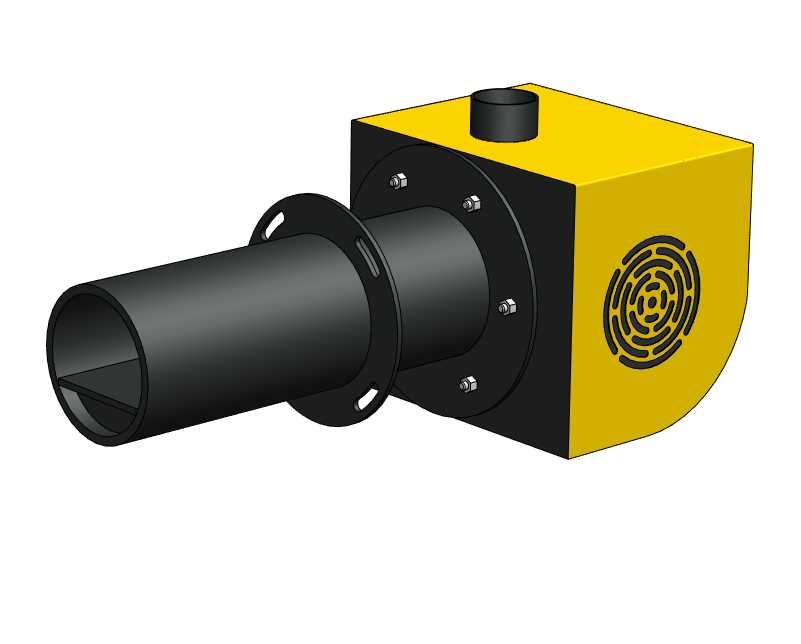

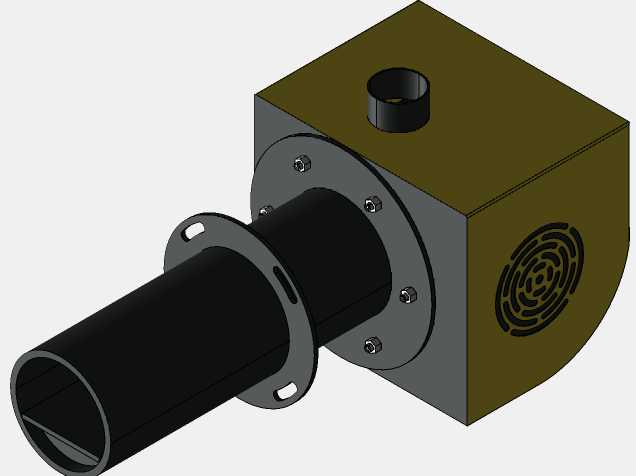

这款颗粒燃烧设备主要面向中小型热能供给场景设计，可广泛配套于小型工业烘干线、商用供暖锅炉、农产品加工烘房、小型涂装固化工位等需要稳定中低温热源的作业场景，能够直接对接现有常规燃烧室接口，替代传统燃油、燃气燃烧机头，适配生物质成型颗粒燃料的清洁燃烧需求，帮助使用方降低燃料采购成本，同时满足常规低排放供热的作业要求。设备整体采用侧置动力箱体加前伸燃烧筒的布局结构，前端伸出的圆柱形燃烧筒为核心燃烧反应区域，筒身端部设置有切向进风与火焰喷出口结构，能够让燃料在筒内完成预热、裂解、充分燃烧的全过程，火焰沿筒体轴向喷出直接对接受热腔体，减少热能在输送路径中的损耗。筒身后端配置带安装孔的圆形法兰盘，法兰盘上均布四个长圆形安装腰孔，可适配不同孔位的安装对接面，安装时无需重新在设备面板上打孔对位，降低现场安装的调整难度，腰孔的调节余量可兼容±5mm的安装位偏差，适配多数常规小型锅炉、烘道的安装面板尺寸。侧置的方形箱体为设备的风路与控制安装区域，箱体顶部设置独立的燃料进料接口，可直接对接外置的颗粒料仓下料管，燃料依靠自重落入燃烧筒前端的预燃区域，无需额外设置复杂的进料推送结构，减少传动故障点。箱体侧面设置有同心圆排布的进风消音格栅，内置的送风结构可将助燃风沿燃烧筒外壁夹层送入前端燃烧区，形成分层进风的效果，内层风供给燃料初始燃烧所需氧气，外层风在火焰外围形成风膜，既可以避免火焰直接灼烧筒体壁面延长部件寿命，又能补充二次燃烧所需氧气，降低不完全燃烧产生的烟尘排放。设计过程中充分考虑了现场安装的边界限制，整体横向伸出长度控制在适配常规安装位的范围内，箱体的方形轮廓可直接贴靠在安装面板外侧，无需额外预留过多的侧面操作空间，日常维护仅需拆开箱体侧盖即可清理内部积灰、检查点火与送风部件，无需将整个设备从安装位拆下。燃烧筒采用耐高温的厚壁管材制作，可承受长时间连续燃烧的高温工况，法兰与筒体、箱体的连接位置均采用螺栓紧固的密封结构，避免助燃风泄漏影响燃烧效率，同时可防止烟气从安装缝隙溢出影响作业环境。设备的功率覆盖区间适配17至75千瓦的热能输出需求，可根据后端热负荷的变化调整进料量与进风量，匹配不同工况下的热源需求，无论是长时间连续供热的烘干作业，还是间歇式供暖的商用场景，都能保持稳定的燃烧状态，不会出现轻易熄火、燃烧不充分冒黑烟的问题。
