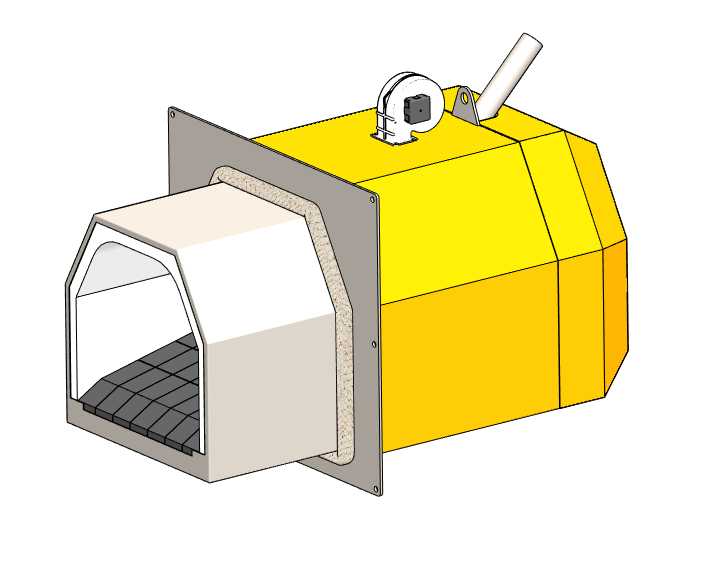

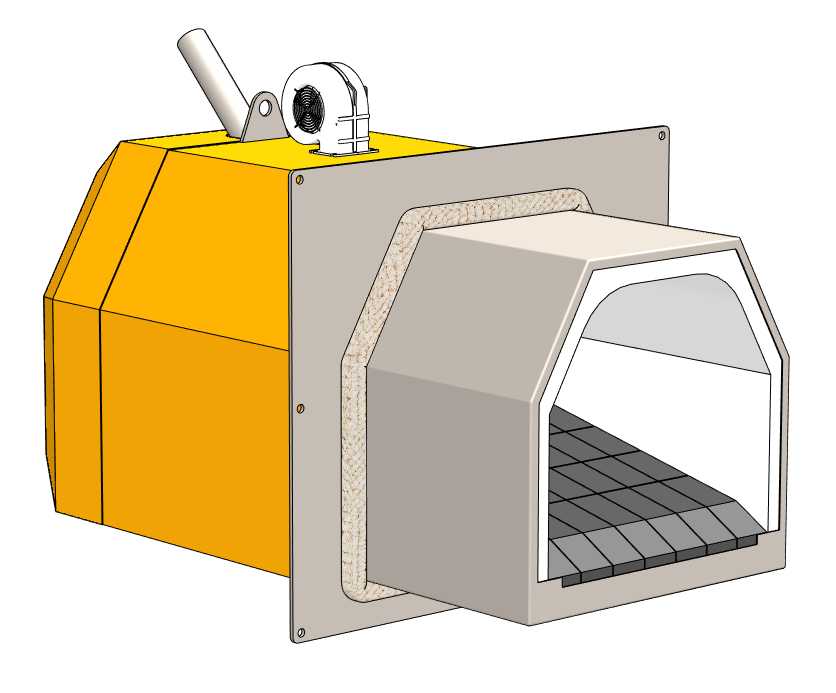

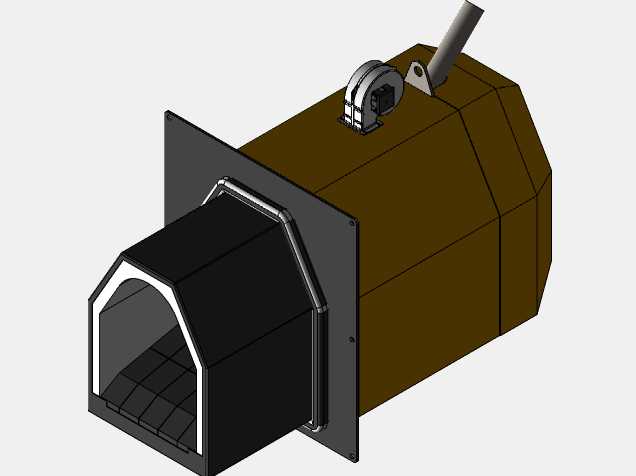

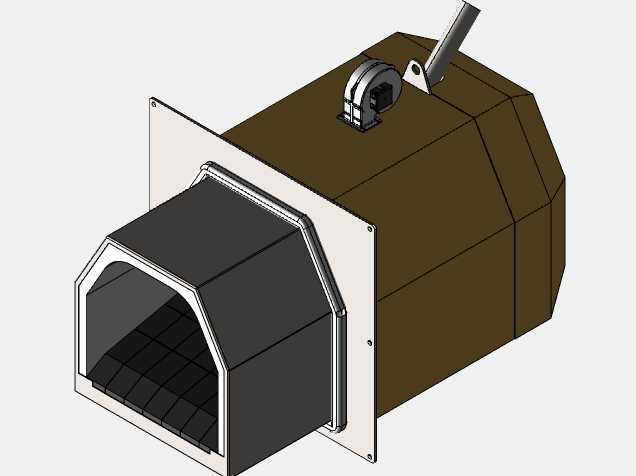

1.5MW级颗粒燃料燃烧装置结构设计

这款颗粒燃烧装置主要面向中小型集中供热、工业烘干、生物质锅炉配套等应用场景，可适配民用采暖、农产品烘干、小型工业制程供热等多种热能需求场景，能够稳定输出1MW至1.5MW区间的热功率，适配不同热值的木质颗粒、秸秆颗粒等成型生物质燃料，也可兼容部分品质的农林废弃物成型燃料，有效降低传统化石燃料供热的运行成本。设备整体采用卧式方箱结构布局，左侧为燃料供给与风室集成段，右侧为敞口式燃烧喷火段，整体安装边界规整，可直接对接锅炉炉膛、烘干设备热风入口等对接工位，无需额外设计复杂的转接风道，安装时仅需固定底部支撑点位、对接燃料输送管路与供风电路即可完成部署，适配现有多数中小型供热设备的改造升级需求。在功能设计上，装置顶部集成了供风单元与点火辅助组件，内置的布风结构可沿燃烧床面均匀输送配风，保证颗粒燃料在燃烧床面上逐层推进燃烧，避免局部结焦、燃烧不充分的问题；燃烧腔内壁设置了隔热保温层，可有效减少热量向外散失，提升热利用效率，同时降低设备外表面温度，避免现场运维人员误触烫伤。喷火段采用多边形敞口设计，可根据对接设备的入口尺寸调整安装密封结构，火焰喷出形态均匀，不会出现局部冲蚀对接炉膛壁面的问题。设计过程中充分考虑了运维便利性，燃烧床采用模块化拼接结构，后期清理积灰、更换易损件时无需整体拆解设备，仅需拆开侧部检修盖板即可完成操作；供风单元采用快装结构，可单独拆卸维护，不影响设备主体的安装定位。整体外形尺寸适配常规工业供热设备的安装空间，设备重心集中在左侧箱体段，安装时无需额外做配重处理，固定后运行稳定性强，供风与燃烧过程的振动幅度极小，不会对配套对接设备产生额外振动影响。设备的燃料进料接口设置在顶部侧方，可适配常规的螺旋颗粒送料机，进料量可根据热功率需求灵活调节，配合配风风量的调整，可实现30%至100%额定功率区间的稳定燃烧调节，适配不同工况下的热负荷波动需求，在低负荷运行时也能保持稳定燃烧状态，不会出现熄火、冒黑烟等问题。
