带散热结构的L7805三端稳压器

这款带配套散热结构的L7805三端线性稳压器，是低压直流供电场景中应用极广的基础电子功率器件，日常在工控控制板卡、小型家电电源模块、学生电子实训装置、车载低压供电回路、DIY电子制作项目中都能见到它的身影，核心作用是将回路中波动的较高直流输入电压，稳定转换为恒定的5V直流输出，为后端的单片机、逻辑芯片、小型传感模块等对电压精度要求较高的器件提供干净稳定的供电，避免输入电压波动、负载跳变带来的电压不稳问题，保障后端电路可靠运行。

从功能特性来看，L7805作为固定输出的三端稳压器，仅需输入、输出、接地三个引脚即可完成稳压功能，外围电路搭建极其简便，不需要复杂的补偿网络就能实现不错的稳压精度，自带过流保护、过热保护、安全工作区保护机制，当输出端出现短路、负载电流超出额定值、芯片结温过高时，器件会自动限制输出电流或关断输出，避免器件自身及后端负载烧毁，可靠性表现十分突出。配套的散热结构是为了解决器件在大压差、大负载工况下的发热问题：当稳压器输入输出压差较大、输出电流接近额定值时，器件自身的耗散功率会转化为热量，若没有足够的散热面积，芯片结温会快速攀升触发过热保护，甚至造成器件永久性损坏，配套的散热片通过紧密贴合芯片的塑封散热面，将芯片工作产生的热量快速传导到大面积的散热鳍片上，借助空气对流将热量散发到周围环境中，大幅提升器件的持续带载能力，让器件可以在更宽的负载范围内稳定工作。

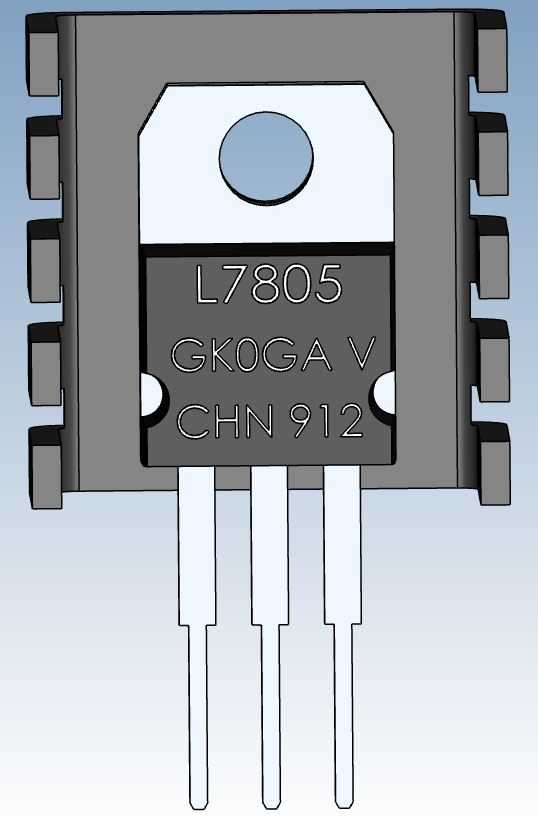

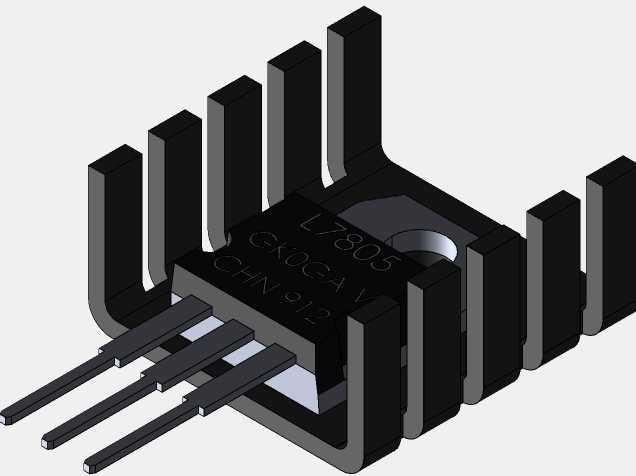

在设计思路上，这款模型完整还原了器件的真实结构细节：主体的塑封本体做了精准的轮廓还原，表面的标识区域、定位凹点都和实物一致，三个直插引脚的间距、引脚长度、引脚宽度都严格遵循TO-220封装的行业标准尺寸，确保在做PCB布局设计、结构干涉检查时，引脚的安装孔位、焊盘尺寸可以直接匹配常规封装规格，不需要额外调整尺寸。配套的散热片贴合面完全匹配芯片的散热安装面，预留的安装孔位和芯片的安装定位孔同轴对齐，还原了实际装配时螺丝固定的安装结构，散热片的鳍片厚度、整体外形尺寸都参考常用的配套散热规格做了等比例还原。

从安装边界来看，这款器件采用直插式安装，三个引脚沿本体下方等距排布，安装时引脚穿过PCB对应的焊盘孔完成焊接固定，散热片位于器件本体的背面，整体安装占用的PCB板面空间、垂直方向的高度空间都在模型中做了准确还原，在做整机结构布局时，可以直接参考模型的外轮廓预留足够的安装空间，避免散热片和周边的电容、接插件、结构壳体出现干涉，同时也能提前核算散热片周围的空气流通空间，保障散热效果达到设计预期。
