汽车发动机进气歧管结构设计方案

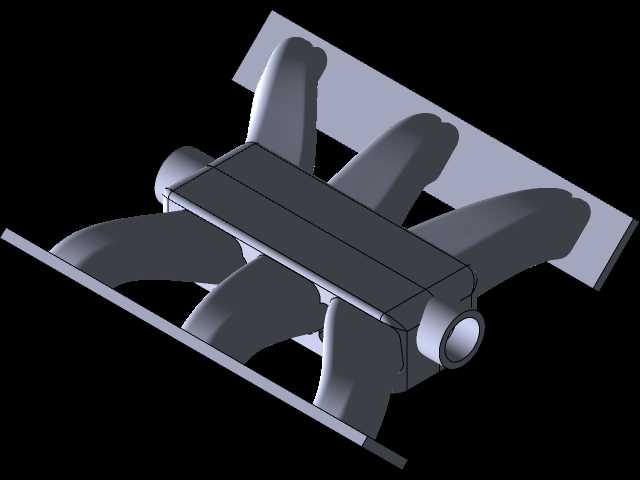

　　在乘用车与商用车的动力总成开发环节，进气歧管作为连接节气门体与气缸盖进气道的核心导流部件，其结构设计直接决定了各缸进气均匀性、充气效率与发动机的动力输出特性，是进气系统匹配中需要反复迭代验证的关键构件。该歧管采用整体式树脂成型结构设计，区别于传统铝合金铸造歧管，在保证结构强度的前提下大幅降低了构件自重，同时内壁光滑度更高，能有效降低进气过程中的沿程阻力损失。从实际装车场景来看，这类歧管多用于小排量自然吸气多点电喷发动机，布置在发动机缸盖的进气侧，上方预留有节气门安装法兰接口，下方对应四个独立的气道分支，分别对接四个气缸的进气道入口，各分支气道的长度经过等长化设计，尽可能保证不同转速区间下各缸的进气量偏差控制在工程允许范围内，

　　避免出现各缸空燃比偏差过大导致的燃烧不稳定、排放超标问题。设计过程中首先需要锁定安装边界：歧管与缸盖贴合的安装面平面度公差需要控制在0.1mm以内，避免装配后出现漏气问题，各气道出口的中心距需要与缸盖进气道的中心距完全匹配，对接处的密封槽尺寸需要适配对应规格的密封胶圈，防止负压状态下外界空气未经计量直接进入气缸。整体外形需要避让发动机周边的附件，包括发电机、空调压缩机管路、线束插接件以及冷却系统水管，避免车辆运行过程中出现运动干涉，同时歧管本体上预留有传感器安装座，用于安装进气温度压力传感器，实时采集进气歧管内的压力与温度参数，为发动机ECU的喷油量、点火提前角计算提供核心数据支撑。气道的型线设计采用渐扩式结构，

　　从节气门端的稳压腔开始，各分支气道沿着气流走向逐步调整截面形状，在靠近缸盖进气道的位置做圆滑过渡，减少气流急转弯带来的流动损失，稳压腔的容积经过匹配计算，既能够缓冲节气门开闭带来的进气压力波动，提升低转速区间的进气响应速度，又不会因为容积过大导致发动机高转速工况下充气效率下降。结构强度方面，在各气道分支之间设置有加强筋结构，提升歧管整体的抗振性能，避免发动机运行过程中因为振动导致歧管开裂、固定螺栓松动，同时在歧管的边角位置做圆角过渡，减少注塑成型过程中的应力集中问题，降低成品的废品率。安装点的布置采用分散式设计，沿着歧管与缸盖的贴合面均匀分布固定螺栓孔，每个螺栓孔周边设计有凸台结构，分散螺栓拧紧时的压紧力，

　　避免局部压力过大导致歧管本体出现压裂变形。在实际的台架验证环节，这类结构的歧管需要经过负压密封性测试、高低温循环耐久测试、振动耐久测试，确保在-40℃到120℃的工作温度区间内不会出现变形、开裂、漏气问题，同时气道的流量偏差需要控制在3%以内，保证各缸的工作一致性。对于三维建模从业者而言，这类歧管的建模过程需要重点关注气道型面的连续性，不能出现局部的凹陷、凸起或者曲率突变，否则会直接影响CFD流场仿真的结果准确性，安装接口的尺寸需要严格匹配上下游部件的数模基准，在装配约束下完成整体结构的布局，避免出现装配干涉问题。
