自行车盘式制动卡钳拓扑优化结构设计

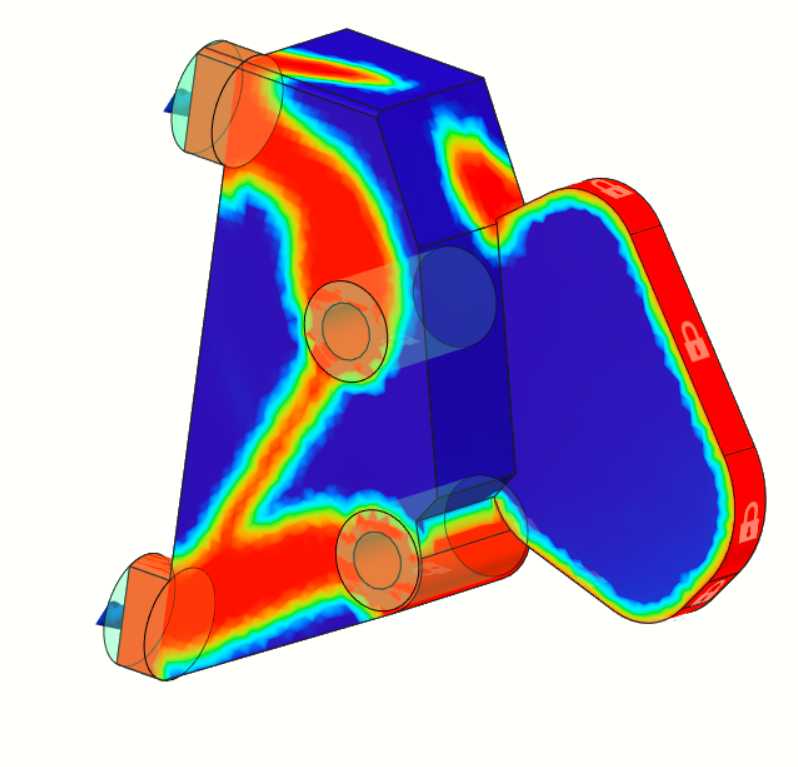

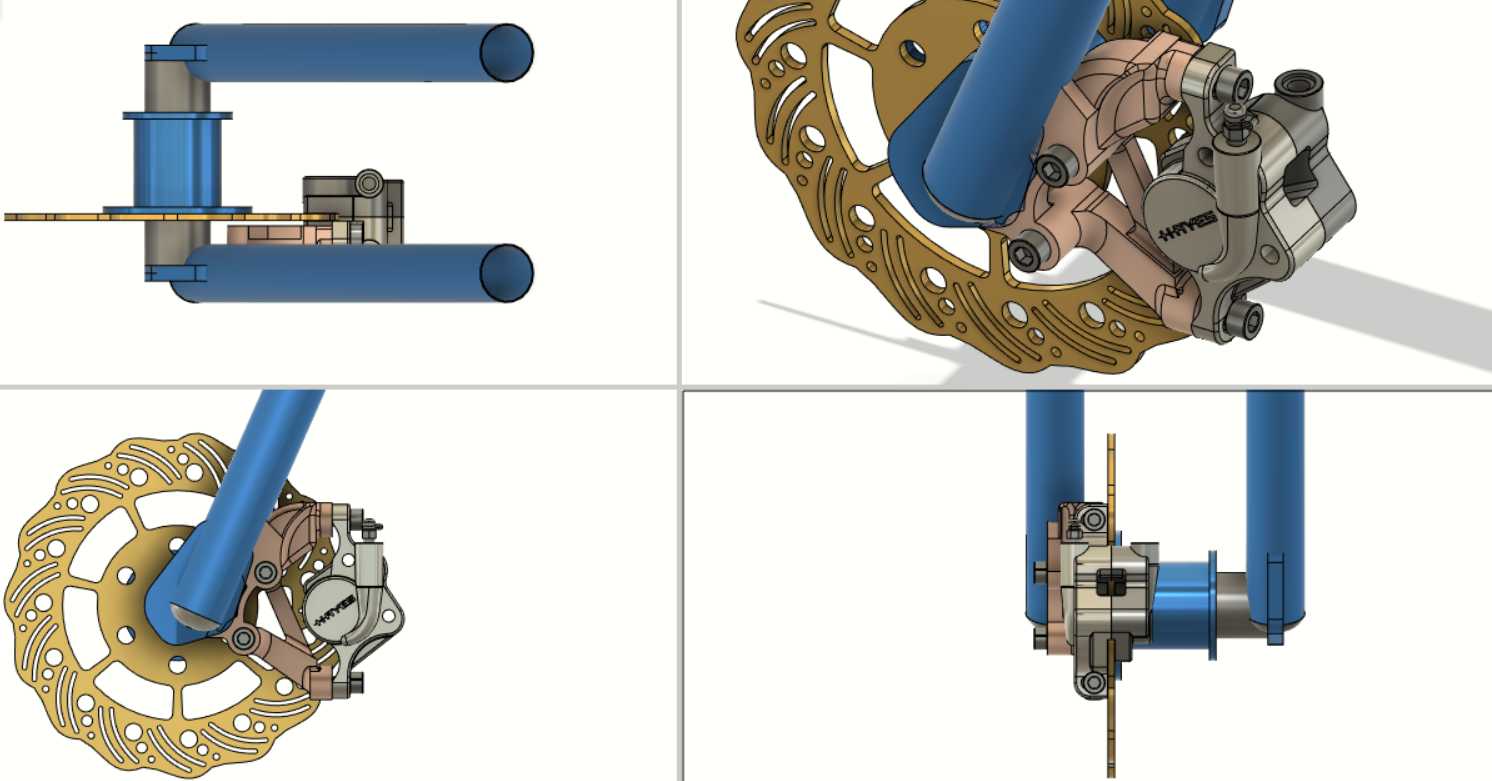

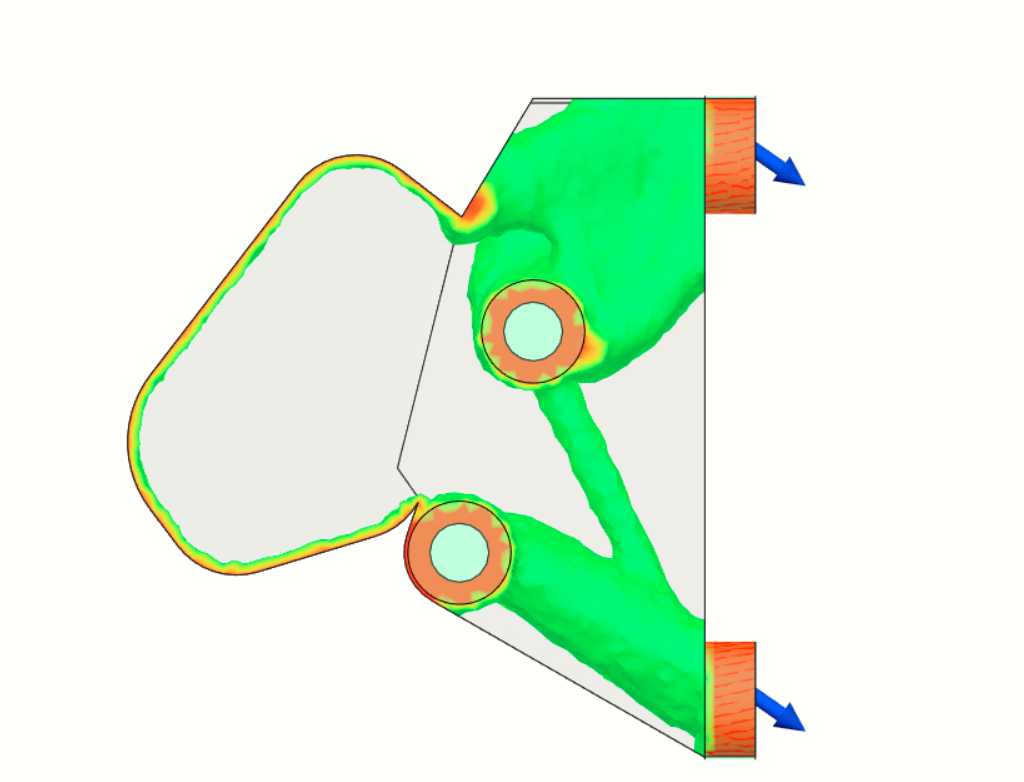

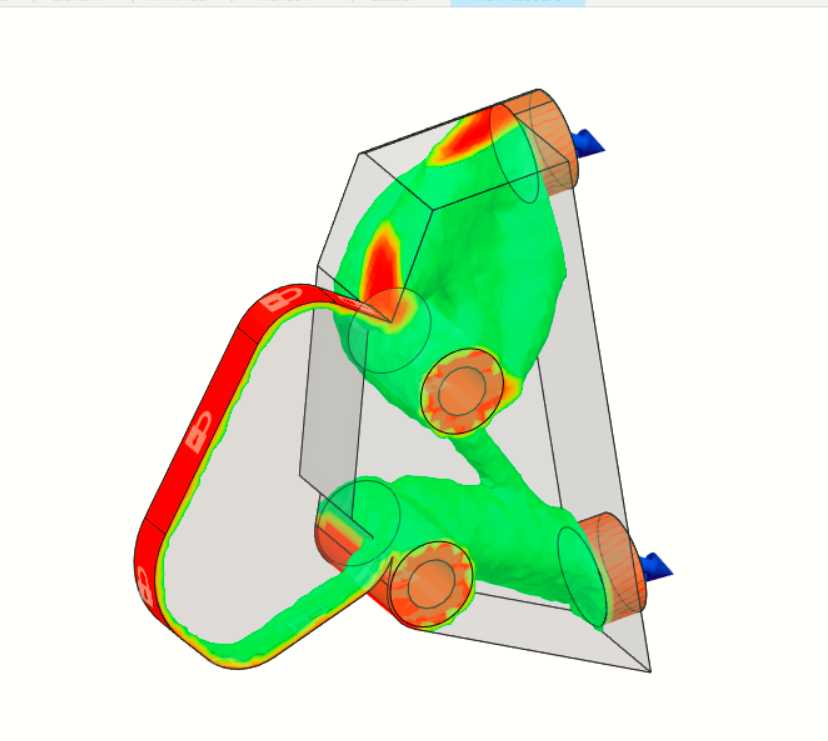

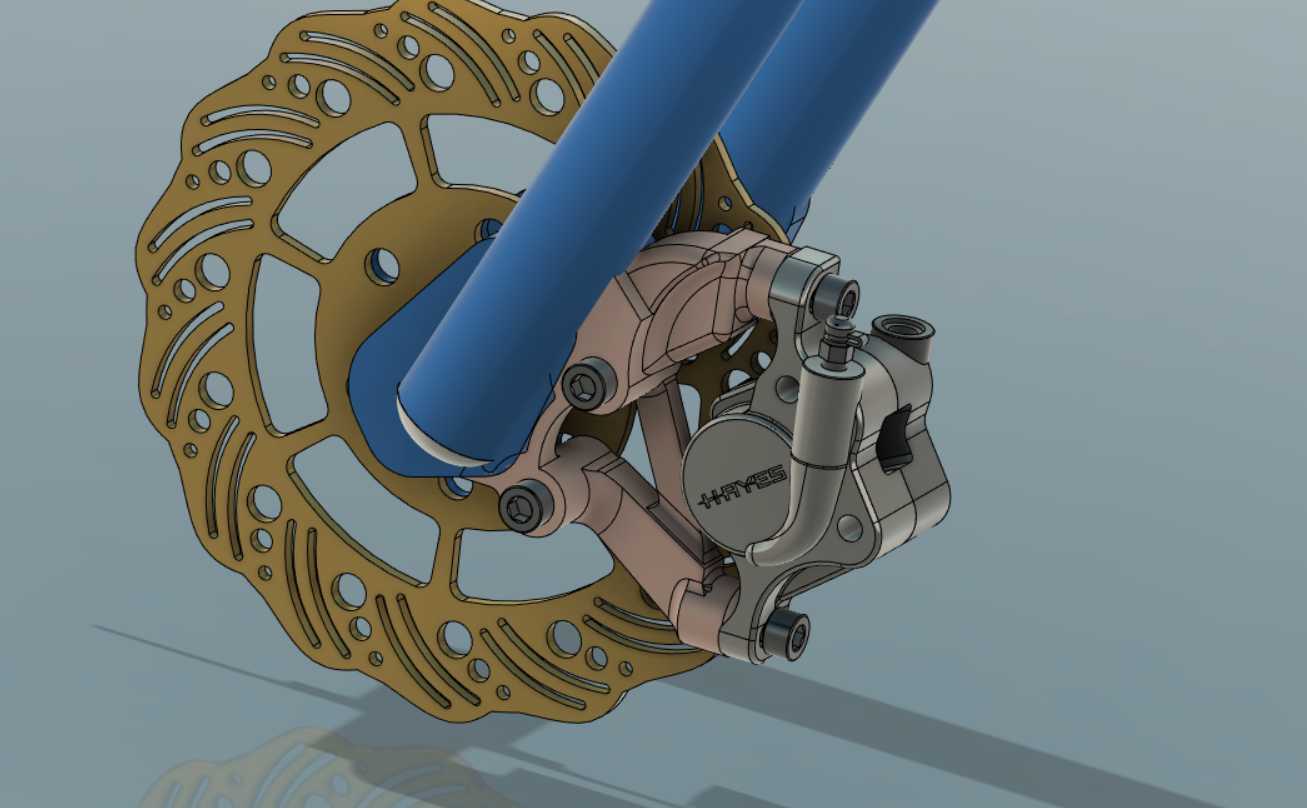

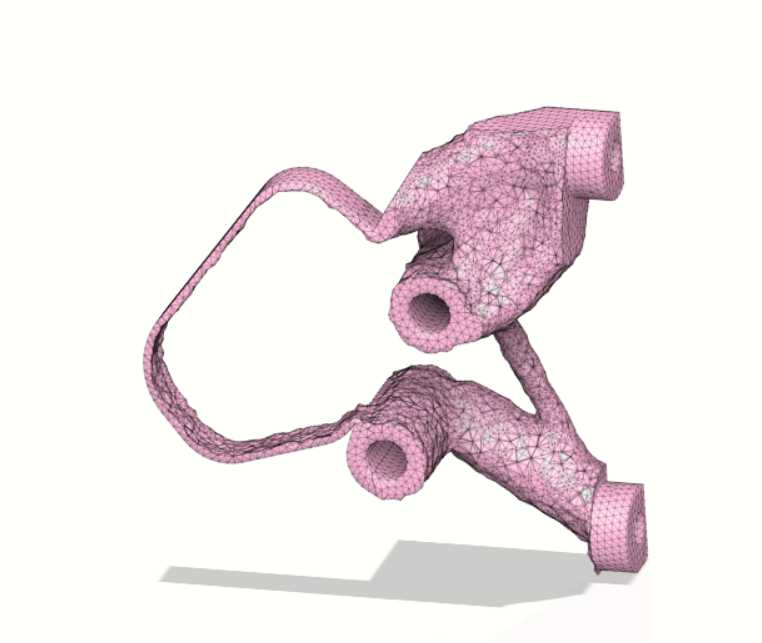

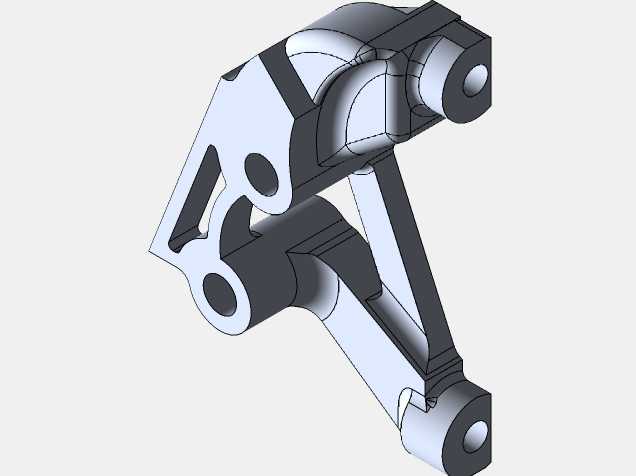

该结构面向民用运动自行车前轮盘式制动系统的卡钳部件设计，核心应用场景覆盖山地车、公路车等主流乘用自行车的前轮制动单元，作为盘式制动系统的核心承载构件，卡钳需要在制动过程中承受制动块传递的制动力反作用力、路面颠簸带来的交变冲击载荷，同时还要容纳制动活塞、来令片等核心制动组件，其结构性能直接决定制动系统的可靠性与骑行安全。传统卡钳设计多采用等壁厚实体结构，往往存在冗余材料过多、整体重量偏大的问题，会增加前轮簧下质量，影响骑行过程中的转向灵活性与颠簸路面的滤震表现，而拓扑优化技术的引入，正是在不降低结构强度与刚度的前提下，精准去除非承载区域的冗余材料，实现部件的轻量化升级。本次设计的核心思路是基于卡钳的实际受力边界开展拓扑迭代：首先明确卡钳的安装定位边界，即卡钳通过两个同轴安装孔固定在前叉的安装座上，安装孔的中心距、孔径尺寸完全匹配主流自行车前叉的安装接口标准，确保可以直接适配通用规格的碟刹安装座，不需要额外修改车架或前叉结构；其次梳理载荷工况，涵盖常规制动下的静态制动力、紧急制动下的峰值冲击载荷、连续制动带来的热应力耦合工况，将这些载荷条件作为拓扑计算的约束边界，在设计空间内通过算法迭代识别材料的最优传力路径。从最终优化后的结构来看，高应力承载区域保留了充足的材料厚度，主要集中在安装孔周边、制动块推力传递路径、卡钳桥接连接部位，这些区域通过连续的传力筋结构连接，保证载荷可以顺畅传递到安装座，避免出现应力集中导致的结构断裂；而低应力区域的冗余材料被完全去除，形成了流畅的镂空式传力骨架，相比传统实体卡钳重量大幅降低，同时结构的固有频率也得到优化，可避免制动过程中出现共振异响。外形方面，优化后的卡钳外轮廓完全包络在原有设计的边界尺寸内，不会与碟片、辐条、前叉管壁产生运动干涉，外部预留的来令片安装间隙、活塞安装位完全匹配通用盘式制动组件的装配尺寸，不需要对配套的制动活塞、来令片、油管接口做任何修改，可直接替换同规格的传统卡钳产品。这种拓扑优化后的卡钳结构，既满足了制动工况下的强度刚度要求，又实现了显著的轻量化效果，能够有效降低自行车前轮的簧下质量，提升骑行操控的精准度，同时流畅的传力结构外形也具备更好的视觉设计感，适配中高端运动自行车的产品定位。
