赛车悬架用碳纤维拓扑优化支架结构

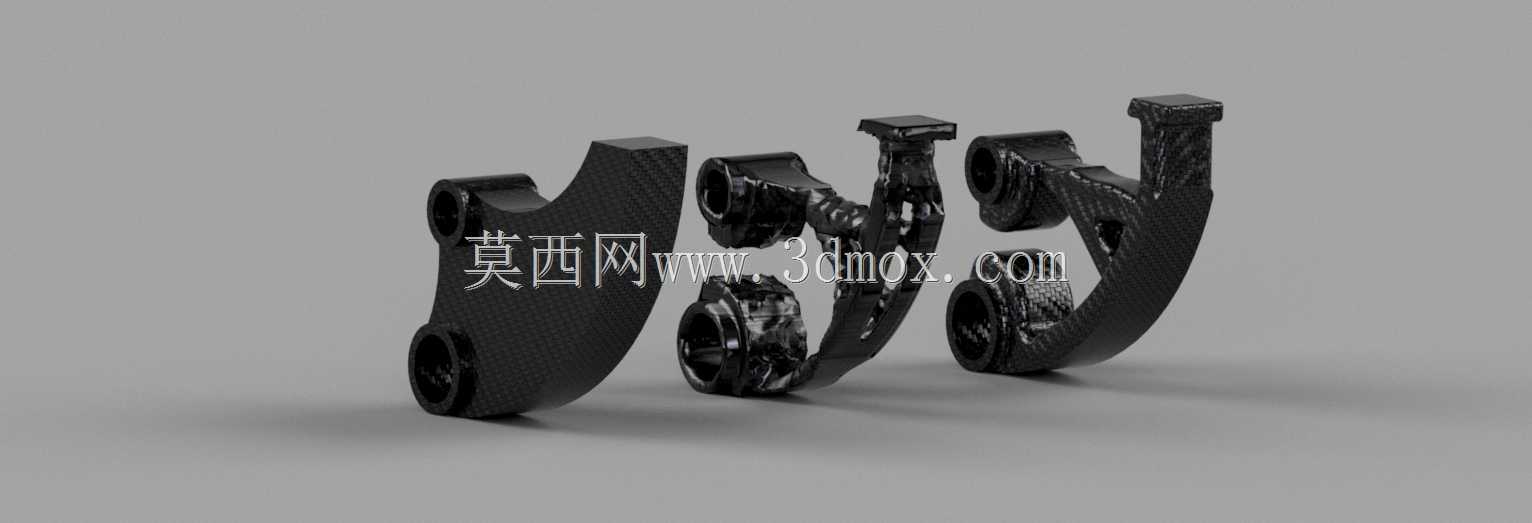

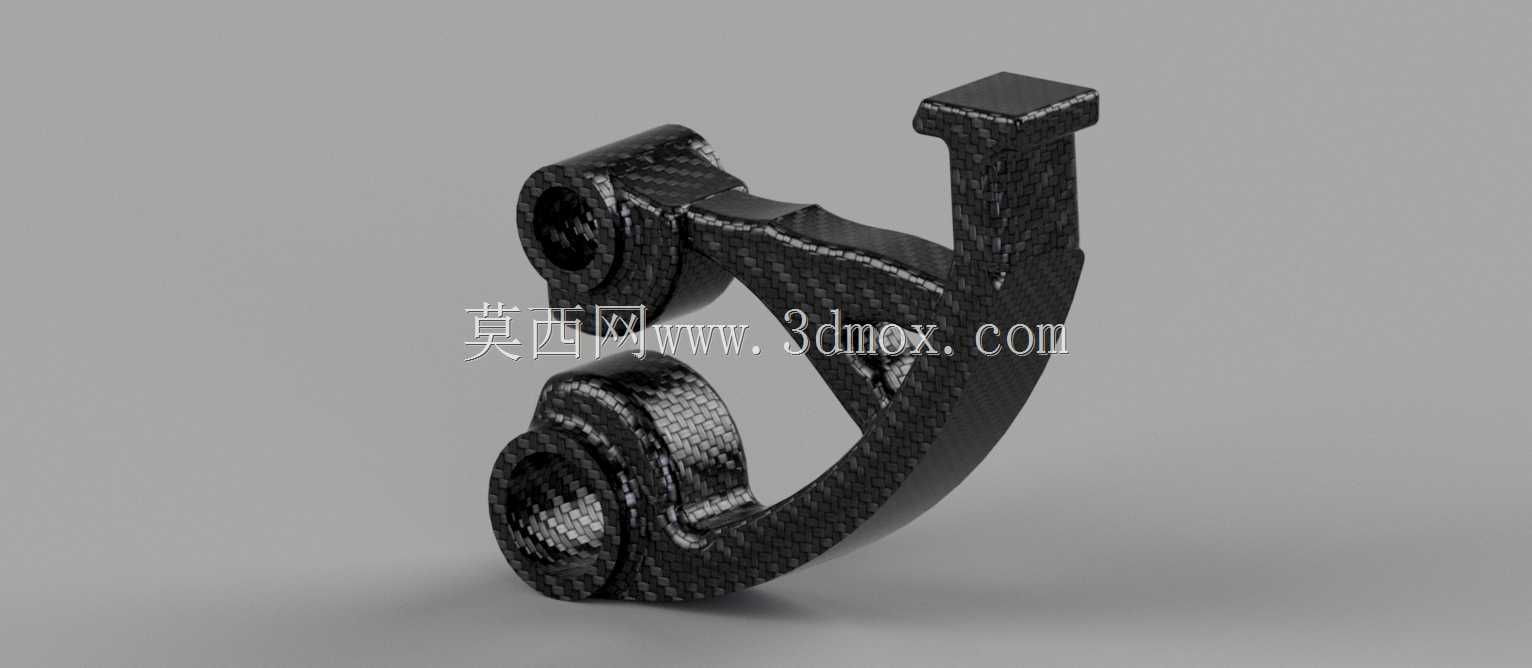

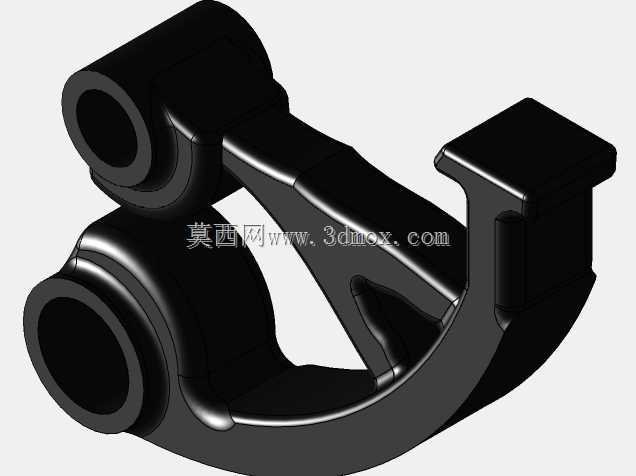

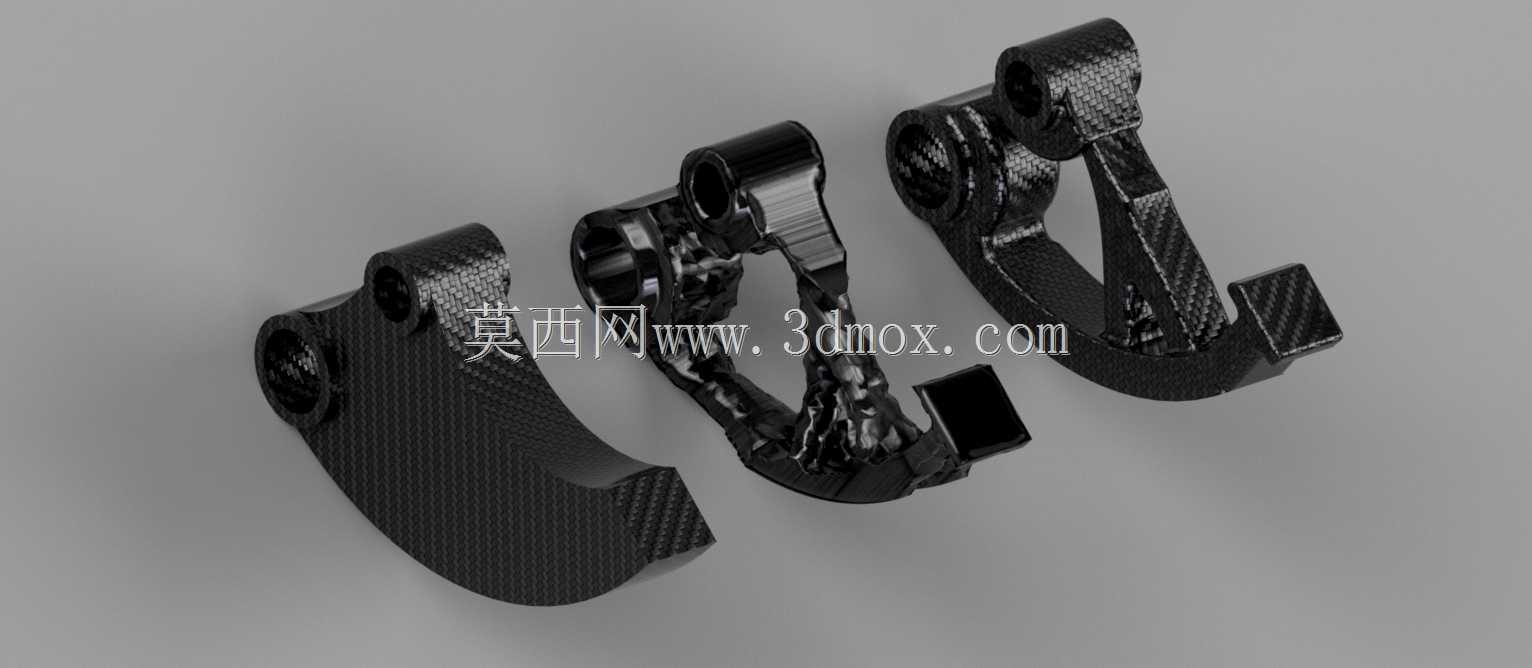

该支架属于赛车底盘悬架系统的核心连接构件，主要承担轮端载荷向车架传递的过渡连接作用，在赛事工况下需要同时承受纵向加速冲击、侧向过弯载荷以及垂向颠簸带来的复合交变应力，对结构的刚度、疲劳强度以及自重控制都有极高要求。设计阶段采用拓扑优化逻辑开展结构迭代，首先锁定两个同轴铰接安装孔作为固定约束边界，上端的T型插接端作为与车架纵梁的连接接口，在给定的设计空间内，以多工况载荷下的应变能最小为优化目标，同时约束整体体积占比不超过初始设计空间的35%，通过迭代计算去除非承力区域的冗余材料，最终形成的传力路径完全贴合应力流线分布，没有多余的材料堆积。从结构形态来看，两个铰接孔位分别对应下摆臂的内外连接点，孔位周边做了局部加厚处理，避免铰接销轴反复挤压造成的局部压溃失效，连接两个孔位与上端插接端的支撑肋采用变截面设计，在应力集中的转角区域做了大圆弧过渡，降低应力集中系数。外形上整体轮廓完全适配悬架跳动的运动包络，不会在车轮上下跳动、转向动作过程中与周边的减震器、转向拉杆、制动管路发生运动干涉，安装边界上两个铰接孔的同轴度公差控制在0.02mm以内，上端插接端的配合面平面度公差满足装配定位要求，不需要额外增加调整垫片即可完成装配。采用碳纤维复合材料铺层成型的方案，相比同刚度的铝合金铣削支架自重降低40%以上，同时复合材料的阻尼特性可以过滤部分路面传递的高频振动，减少车架的振动载荷输入。在实际赛事应用中，这类拓扑优化支架可以在保证结构可靠性的前提下，有效降低簧下质量，提升悬架的响应速度，帮助赛车在连续弯道中获得更稳定的接地性能，结构上没有冗余的造型特征，所有曲面形态都服务于传力需求，安装点位完全兼容原厂悬架的接口尺寸，可以直接替换原有金属支架完成升级，不需要对周边车架结构做额外改装。
