方程式赛车碳纤维操控方向盘结构

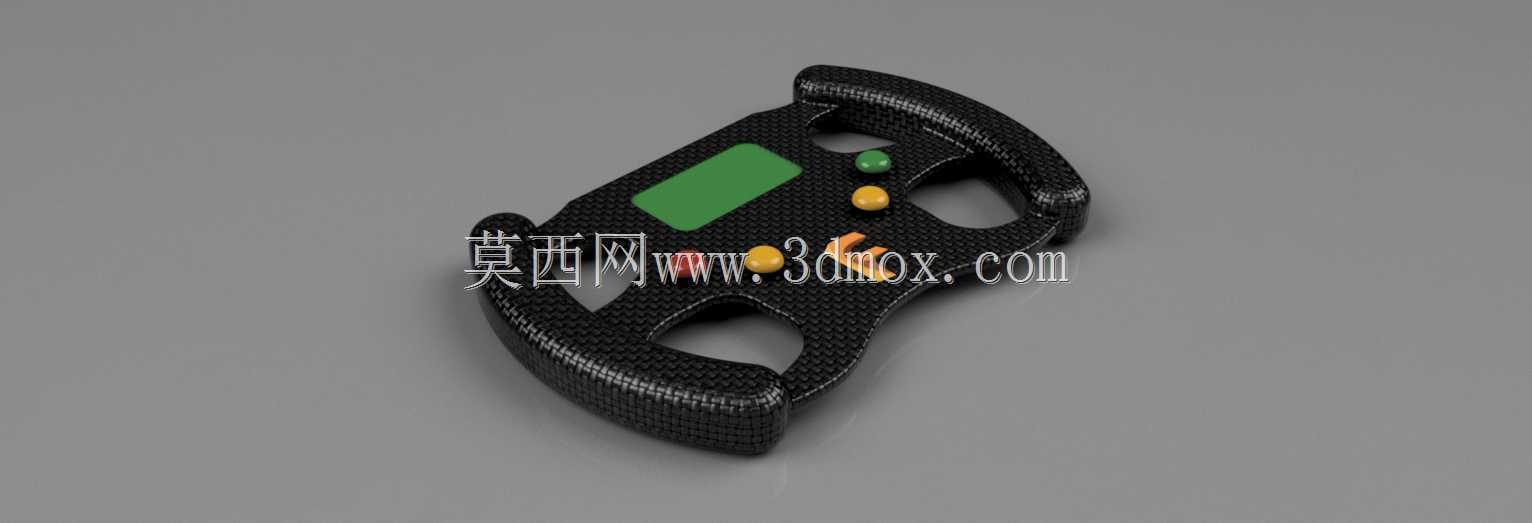

　　该方向盘结构面向方程式赛车与大学生方程式赛事的驾驶舱操控需求，核心作用是在高速竞速、耐久赛和动态测试过程中，为驾驶员提供稳定、直接、低惯量的转向握持界面，并将常用车辆控制功能集中在双手不脱离轮缘的范围内。与民用车圆形方向盘不同，这类赛车方向盘采用上部收窄、下部开口的异形轮廓，轮缘外侧依据手掌包覆路径形成连续曲面，拇指与四指在握持时能够自然落在贴合区域，减少长时间驾驶中的手腕偏转和握持疲劳。

　　从实际装车边界看，方向盘后方需要为转向柱、快拆机构、仪表显示区域和线束留出空间，因此下部采用开放式缺口，而不是完整环形结构。该缺口不仅能避让转向轴和快拆座，还能在驾驶员佩戴赛车手套、紧身安全带和多点式束带时，提供更充裕的腿部与手部活动空间。方向盘中央主体承担按键、显示模块和安装基座的承载功能，背部需要预留与快拆盘或转向柱法兰连接的安装面，建模时应保证中心孔位、螺栓分布圆和背部加强筋位置与实车转向系统一致，避免出现外观成型后无法装配的问题。

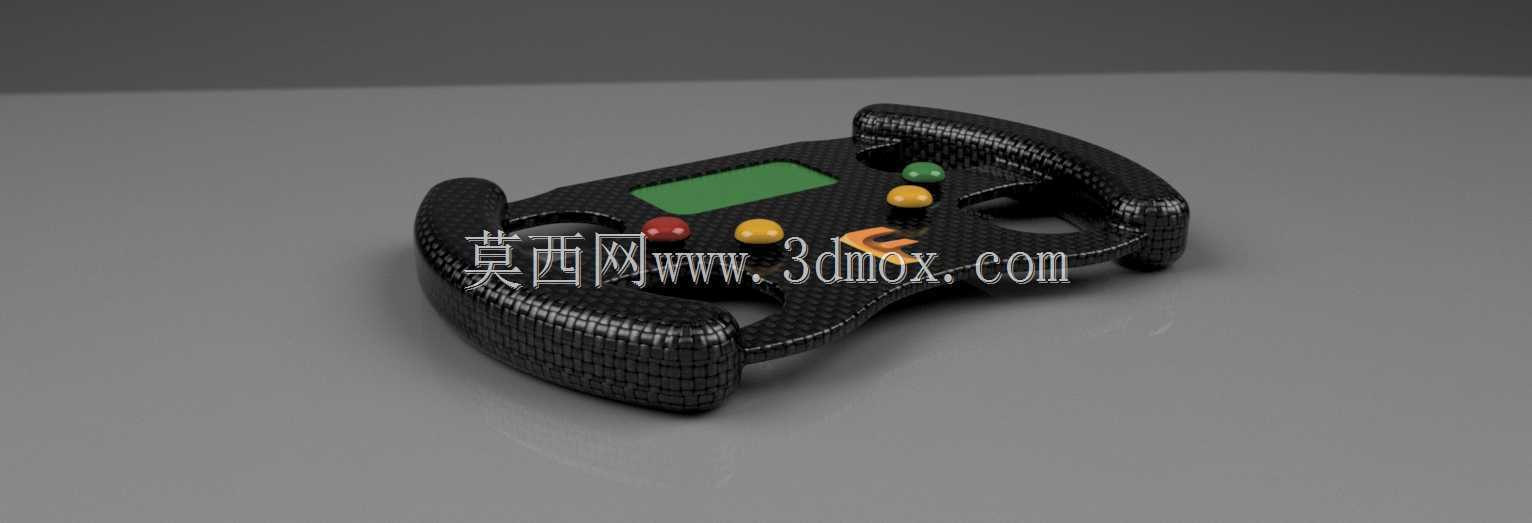

　　碳纤维材质的应用重点在于高比刚度和轻量化。方向盘在转向过程中会承受驾驶员反复施加的扭矩，前轮通过转向系统反馈的路感也会传递到轮缘，若主体刚度过低，握持区域会产生明显弹性变形，影响转向输入的线性感。设计时可将主体理解为复合材料包覆的承力骨架：外层碳纤维纹理承担视觉识别与表层成型，内部通过连续铺层、局部加厚和金属嵌件传递集中载荷。按键孔、显示窗口和中心安装区周围属于应力集中位置，不能只依赖薄壳封闭，应在孔边设置翻边、衬套或金属预埋结构，使螺栓预紧力和按钮按压力分散到更大面积上。

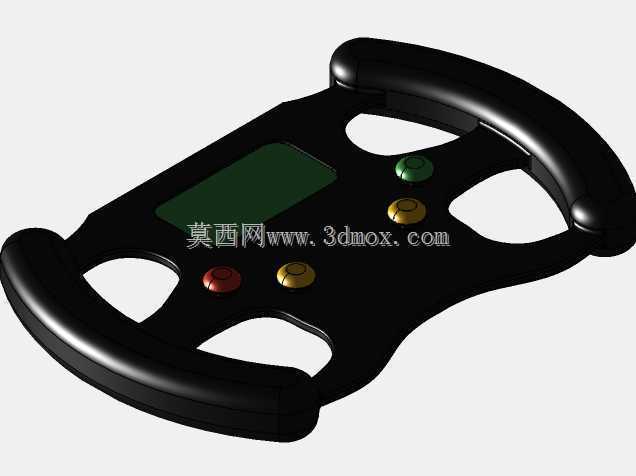

　　功能布局上，方向盘正面预留了显示窗口和多枚控制按钮。显示区域位于驾驶员视线下方、双手握持时仍可快速读取的位置，适合承载挡位、车速、电池状态、故障提示或圈速信息。彩色按钮沿中心面板两侧分布，按键间距需要结合戴手套操作的触感来确定，过密会导致高速颠簸中误触，过远则迫使手指离开握持区。按钮颜色差异可用于功能区分，例如复位、确认、动力模式、能量回收、无线电或限速控制，但在结构建模阶段更重要的是保证每个按钮背后有足够的开关行程、防水接插件空间和线束走线路径。

　　外形尺寸方面，这类方向盘通常比乘用车方向盘更小，目的是缩短转向输入行程并提高转向响应。轮缘厚度不宜按普通塑料方向盘处理，赛车手套握持后需要更大的截面周长，过薄会削弱握持稳定性，过厚则影响手指环抱。上部平直区域可减少驾驶员视线到仪表的遮挡，两侧弧形握持区对应九点钟和三点钟附近的主要握姿，下部开口则服务于快速上下车和转向柱避让。若用于具体车型，还需结合驾驶舱人机工程模型校核方向盘倾角、轮缘与腿部间隙、快拆后拆卸轨迹以及安全带肩部束带的相对位置。

　　建模过程中，轮缘、中心面板和按键区应保持连续的拓扑关系。外观曲面可以通过多段引导线控制握持截面变化，中心面板与轮缘交接处采用平滑过渡，避免尖锐内角造成铺层褶皱和应力集中。显示窗口周边需要考虑屏幕嵌入深度、遮光唇边和面板固定方式；按钮安装孔则应保留开关本体、卡圈或螺纹座的装配公差。背部线束不宜悬空穿越主承力区，可沿加强筋内侧设置线槽，并在靠近中心快拆位置集中出线，减少转向时线束反复弯折。

　　在赛事场景中，方向盘不仅是转向零件，也是驾驶员与车辆控制系统之间的高频交互界面。设计时需要同时满足轻量化、刚度、可维护性和误操作防护：碳纤维壳体降低转动惯量，异形轮廓改善握持与避让，集中按键提升操作效率，中心安装区保证与转向柱的可靠连接。完成三维结构后，还应结合实车驾驶姿态进行可视域和手部 reach 区域校核，使显示信息、按钮位置和轮缘握感在极限驾驶条件下仍然保持清晰、稳定和可操作。
