手动卧式快速压紧切换夹具结构设计

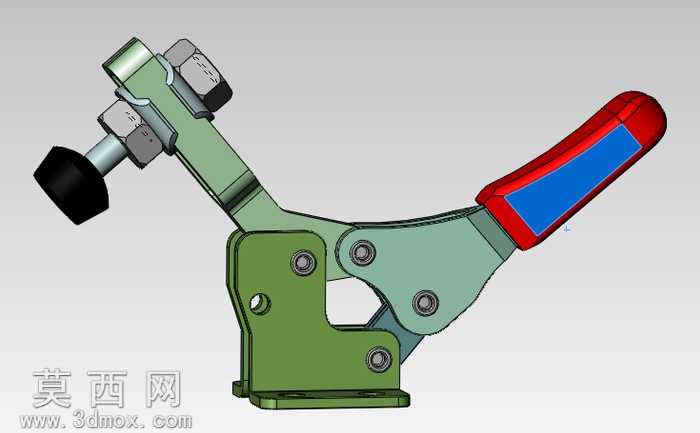

本模型为手动卧式快速压紧切换夹具，采用三维参数化建模方式完成全零件建模与整机装配，建模过程中严格遵循机械加工公差配合规范，对所有铰接孔位、安装基准面、压紧行程做了精准的尺寸约束，确保模型可直接导出工程图用于生产加工。模型整体采用多连杆肘节式增力结构，通过四组铰接销轴实现力的传递与自锁，当操作手柄下压至锁止位置时，连杆机构越过死点位置形成机械自锁，无需额外施加外力即可保持稳定的压紧状态，避免加工过程中工件松动移位。材质设置上，夹具底座与主支撑臂采用45号钢材质，渲染时赋予哑光氧化发绿的表面处理效果，还原工业级工装夹具的真实质感；操作手柄部分采用红色软质PVC包胶搭配蓝色标识区域，模拟防滑握把的触感；前端压紧螺杆采用镀锌钢材质，搭配黑色橡胶压头，既保证压紧力的刚性传递，又避免压伤工件表面。结构设计上，底座预留四个沉头安装孔，可直接固定在工作台面或工装板上；压紧螺杆配备调节螺母，可根据不同工件的厚度调整压紧行程，适配不同尺寸工件的装夹需求；所有铰接位置均预留轴套安装位，可加装铜质轴套降低铰接磨损，延长夹具使用寿命。设计思路围绕快速装夹、操作便捷、自锁可靠的核心需求展开，相比传统螺栓压紧方式，该夹具可实现秒级装夹与拆卸，大幅提升小件加工、装配工序的作业效率，同时卧式布局的结构设计可节省垂直方向操作空间，适配流水线工位、小型机床加工工位的紧凑安装场景。建模过程中对所有运动部件做了干涉检查，模拟手柄开合全行程的运动状态，确保各连杆、臂体之间无运动干涉，铰接转动顺畅无卡滞，模型包含完整的零件层级与装配约束关系，可直接用于运动仿真演示、工装方案评审以及生产加工参考。
