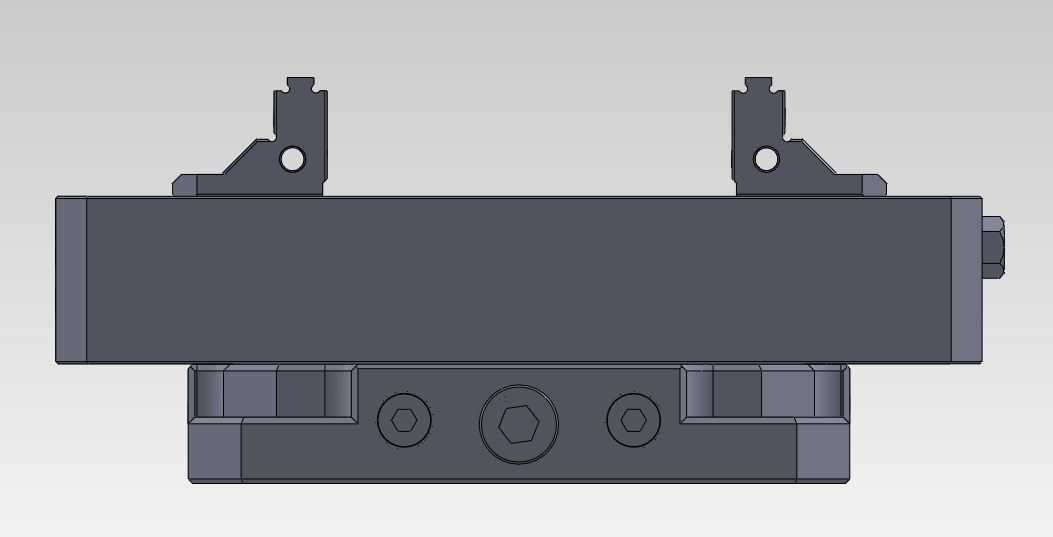

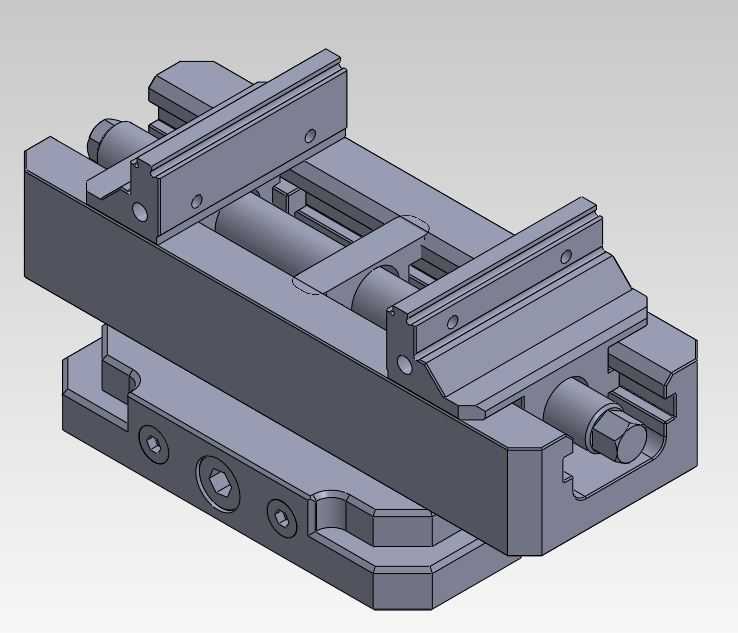

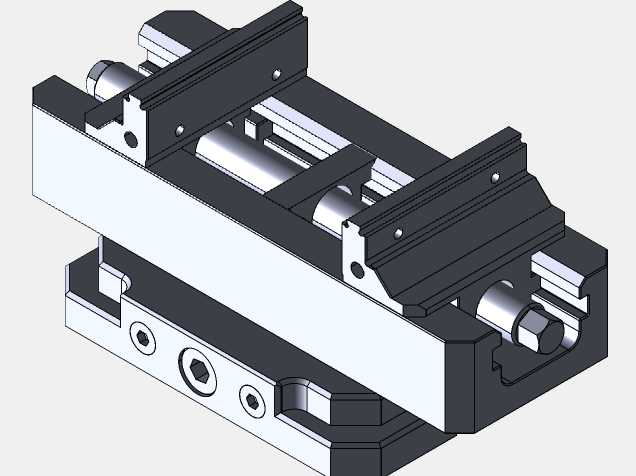

机用精密双向夹紧虎钳结构设计

这款虎钳是面向普通铣床、数控加工中心、磨床等机加工场景设计的手动装夹工装，主要承担金属切削加工过程中的工件定位与夹紧职能，可适配方形、矩形等规则形状的毛坯件、半成品件装夹需求，在单件小批量加工、工装调试、零件修配等场景中能够大幅降低工件装夹的辅助时长，提升加工过程的稳定性。从功能特性来看，该虎钳采用丝杠副传动的夹紧结构，通过转动端部的施力螺栓带动活动钳身沿固定导轨做直线往复运动，配合固定钳口实现对工件的双向夹紧，钳口部位预留了标准软爪安装位，操作人员可根据待加工工件的外形、材质更换对应材质的钳口夹板，既可以避免装夹过程中夹伤工件已加工表面，也能通过定制钳口型面适配异形工件的装夹需求。底座部分设置了多组定位键槽与安装螺孔，能够直接匹配机床工作台的标准T型槽尺寸，安装时可通过定位键快速完成虎钳相对于机床行程的位置找正，无需反复打表校准即可保证钳口与机床进给方向的平行度，有效缩减工装准备时间。在设计思路上，这款虎钳优先强化了装夹刚性与运动精度，固定钳身与底座采用一体化的铸铁结构设计，从根源上降低夹紧受力时的结构形变，活动钳身的导轨配合面采用了窄导向的结构设计，配合间隙经过合理匹配，既保证活动钳身滑动顺畅无卡滞，又能避免间隙过大导致的装夹偏移，保证夹紧后工件的位置精度满足半精加工、精加工的形位公差要求。丝杠传动部位设置了防尘挡屑结构，能够阻挡加工过程中产生的金属切屑、切削液进入传动副内部，减少传动件的磨损，延长工装的使用寿命。从安装边界来看，这款虎钳的整体外形尺寸适配中小型加工设备的工作台行程，底座安装孔的孔距符合通用机用虎钳的安装标准，可直接替换同规格的传统虎钳，无需对机床工作台进行额外改造；钳口的最大张开距离覆盖了常规中小型零件的装夹尺寸范围，夹紧力可通过施力螺栓的输入扭矩灵活调节，既能够满足重载粗加工时的大夹紧力需求，也可以通过控制扭矩实现薄壁零件的轻力装夹，避免工件装夹变形。整体结构没有冗余的复杂构件，日常维护仅需定期对导轨、丝杠部位加注润滑脂即可，维护成本极低，非常适合生产车间的日常加工场景使用。
