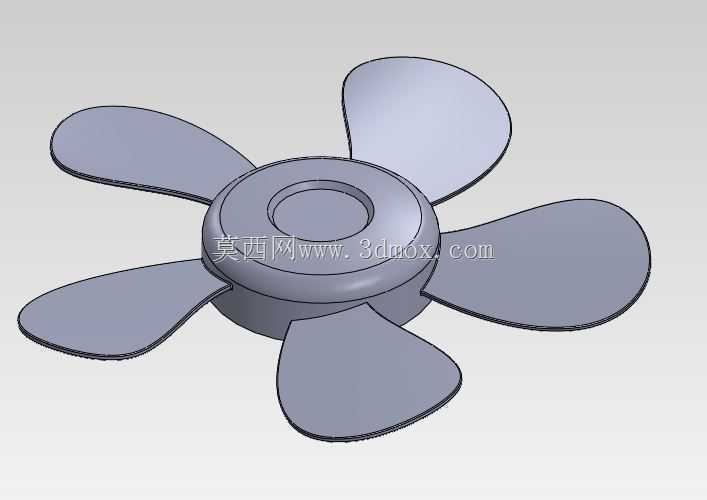

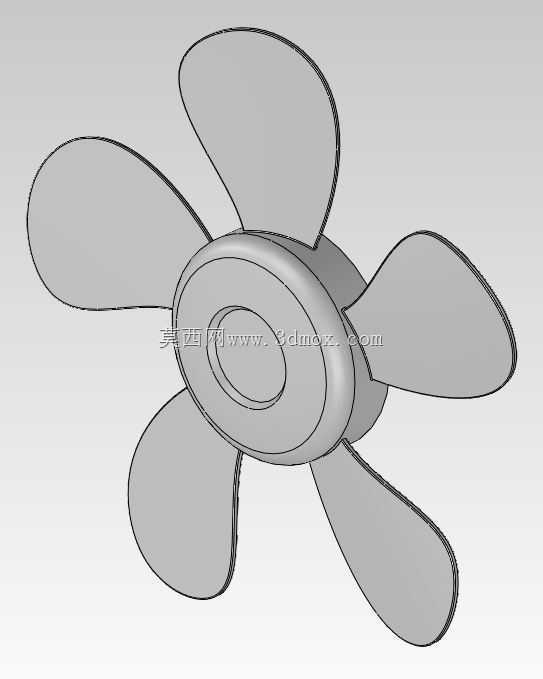

五叶轴流散热风扇结构设计方案

　　这类五叶轴流风叶是通风散热系统里的核心做功部件，日常能在小型家用台扇、工业机柜散热模组、小型设备风冷单元、新风系统末端送风模块里见到它的身影，核心作用是通过旋转带动空气定向流动，完成热量置换或者空气循环输送的功能。从结构设计逻辑来看，五叶的布局相比传统三叶结构，能在相同转速下输出更均匀的气流，降低单叶承受的气动载荷，同时减少旋转过程中的气流脉动，降低运行时的风切噪音，适配对噪音控制有要求的民用、商用场景。设计时首先要确定轮毂的安装基准，轮毂中心的定位孔需要匹配驱动电机的输出轴径，预留对应的键槽或者紧定螺钉安装位，保证动力传递过程中不会出现打滑、偏心的问题，轮毂的外沿做圆弧过渡处理，避免和叶根衔接处出现应力集中，

　　长期高速旋转下产生结构疲劳开裂。叶型的设计采用了变截面扭曲构型，从叶根到叶梢的弦长逐步收窄，安装角顺着径向逐步递减，这种设计能让整个叶展方向的气流攻角保持在合理区间，避免叶根处气流分离失速，同时让叶梢部分的气流线速度匹配合理的做功角度，提升整体的气动效率，减少无用的功率损耗。叶梢部分做了圆弧收边处理，能削弱叶梢涡的强度，降低涡流带来的能量损耗和气动噪音。安装边界上，这类风叶的轴向安装尺寸需要匹配对应设备的风罩深度，保证叶梢和风罩内壁的间隙控制在合理范围，间隙过大会产生回流降低送风效率，间隙过小则容易在运行时出现擦碰故障；径向尺寸需要适配设备的通风口开孔尺寸，保证整个送风截面的气流覆盖均匀，不会出现局部风量不足的问题。实际选型适配时，还要匹配驱动电机的转速区间和输出扭矩，风叶的转动惯量需要在电机的启动负载承受范围内，避免启动时电流过载损坏电机，同时动平衡等级要满足对应转速下的要求，减少运行时的振动传递，提升整套设备的运行稳定性。
