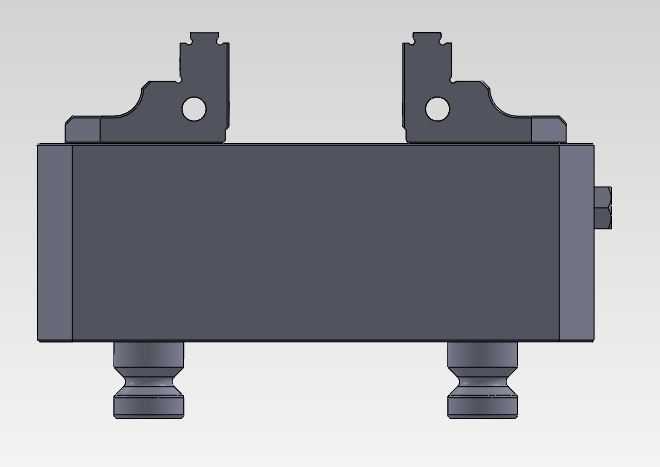

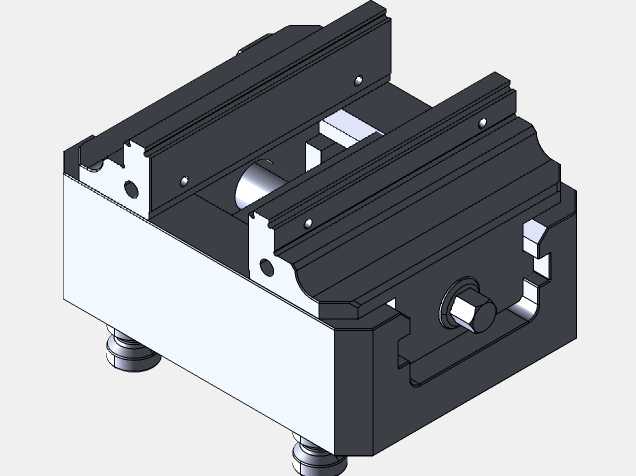

机加工用手动平口夹持虎钳结构设计

这款虎钳是面向机械加工车间日常装夹作业设计的手动夹持工装，主要适配铣床、钻床、磨床等常规机加工设备的工件装夹场景，也可用于钳工台的手工修配、划线、零件打磨等工序，是中小批量零件加工、单件试制环节中应用频次极高的通用装夹部件。在实际生产场景中，这类虎钳能够稳定夹持不同外形的金属、非金属工件，避免加工过程中工件出现位移、振动，保障加工精度与操作安全，相比专用夹具具备更强的通用性，不需要针对特定零件定制夹具体，能够大幅降低多品种小批量生产的工装准备成本。从功能特性来看，这款虎钳采用丝杠副传动的手动夹紧结构，通过转动手柄带动活动钳身沿固定导轨做直线往复运动，配合固定钳身的夹持面实现工件的夹紧与松开，钳口部位预留了可更换的硬质钳口板安装位，长期使用磨损后可快速更换钳口板，无需整体报废钳体，有效延长设备整体使用寿命；钳身主体采用高强度铸铁材质，具备优异的刚性与减震性能，能够承受机加工过程中的切削力冲击，避免装夹变形影响加工精度。在设计思路上，这款虎钳优先保障装夹的稳定性与操作的便捷性，整体结构采用对称式布局，固定钳身与底座一体化设计，降低装配累积误差，导轨面采用矩形导向结构，相比燕尾形导轨具备更高的承载能力与导向精度，同时更便于日常清理切屑与维护；丝杠采用梯形螺纹传动，具备良好的自锁性能，夹紧工件后不会因为切削振动出现松脱问题，不需要额外添加锁紧机构即可保障装夹可靠性。在外形尺寸与安装边界上，这款虎钳的整体轮廓适配常规中小型机加工设备的工作台安装尺寸，底座预留了标准T型槽安装螺栓位，能够直接固定在机床工作台的标准T型槽上，不需要额外制作转接安装板；钳口最大张开距离覆盖常规中小尺寸零件的装夹需求，夹持面的高度设计匹配常规刀具的加工行程范围，避免装夹后工件位置过高导致刀具悬伸过长影响加工刚性，同时也不会因为钳身过高干涉机床的主轴运动路径。整体结构没有冗余的复杂部件，所有传动部件都预留了润滑注油位置，日常维护操作简单，能够在车间多粉尘、多切削液的工况下长期稳定工作，是机加工环节不可或缺的基础工装部件。
