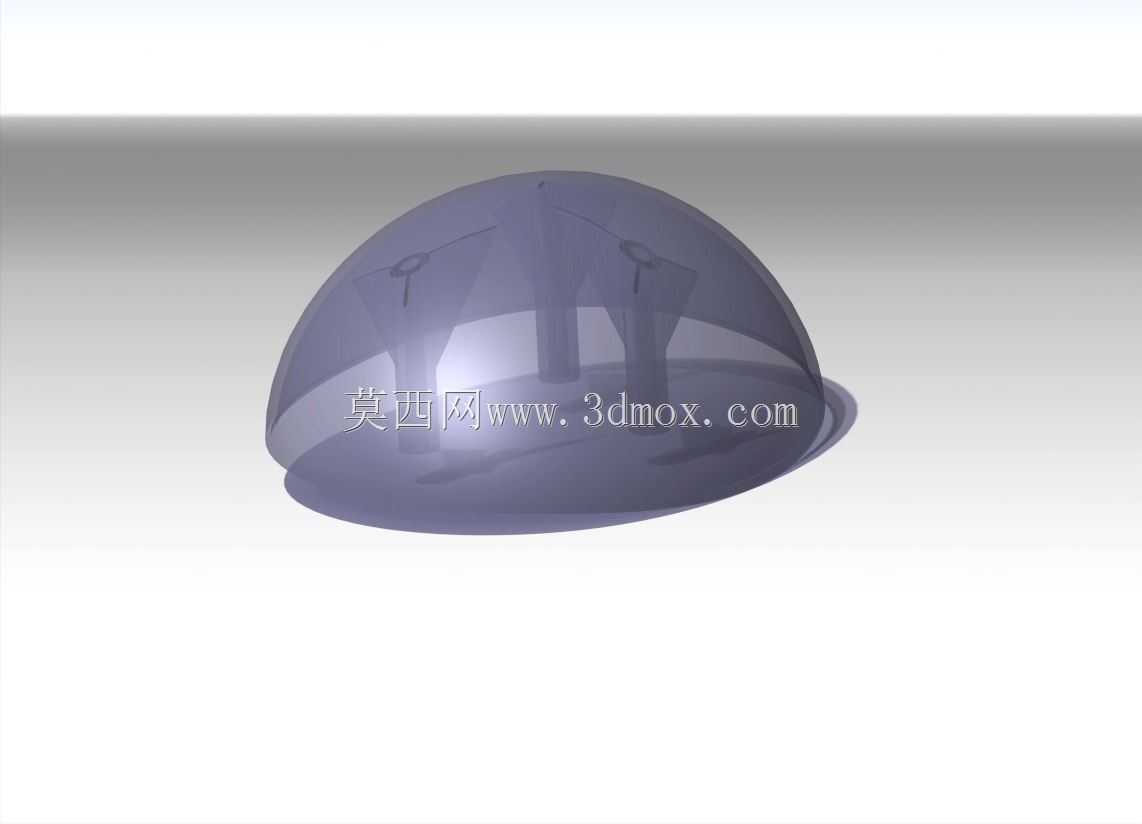

半球形带内支撑分割结构练习件

　　这类半球形带内支撑的结构件，在实际工程场景中常作为透明防护罩、导流罩或者小型设备的密封端盖使用，比如户外传感设备的顶部防护壳、小型通风装置的半球形导流端，或是光学检测设备的透光外罩，这类应用场景要求零件外表面光滑连续，无明显拼接棱边，同时内部需要设置支撑筋来提升壳体抗形变能力，避免受外力挤压或者温度变化时出现凹陷变形。

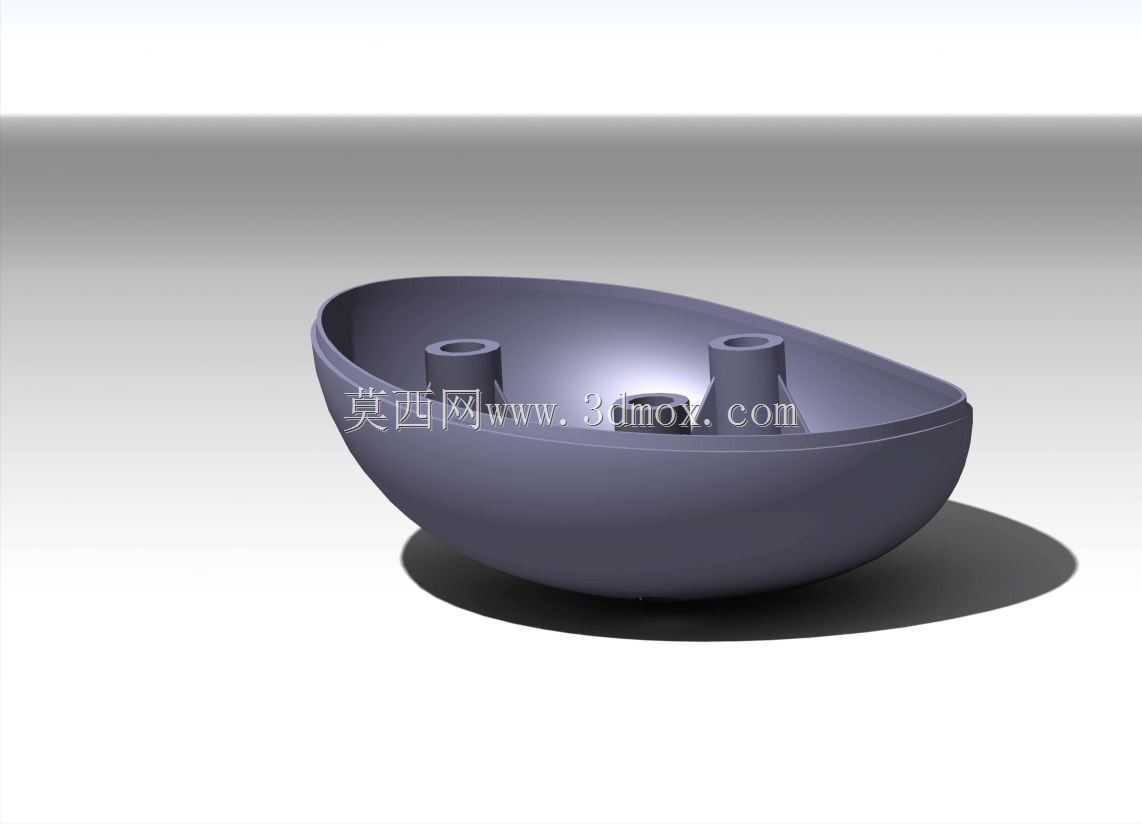

　　设计过程中首先要确定半球的基准球面曲率，曲率选择需要匹配安装边界的法兰直径，通常这类半球结构的底部会带有一圈窄边安装法兰，法兰上预留均匀分布的安装孔位，安装时通过法兰与基座平面贴合，配合密封垫实现端面密封，安装边界的尺寸公差需要控制在IT12级以内，保证与基座配合时不会出现错位或者密封间隙过大的问题。内部支撑筋的布局需要兼顾结构强度与成型工艺，筋位沿球面径向均匀分布，筋的厚度通常取壳体壁厚的0.6-0.8倍，避免壁厚差异过大导致注塑或者3D打印时出现缩痕，筋位的高度从法兰面延伸至球面顶部三分之二位置即可，不需要完全贯通到球顶，避免在球顶位置出现应力集中点。

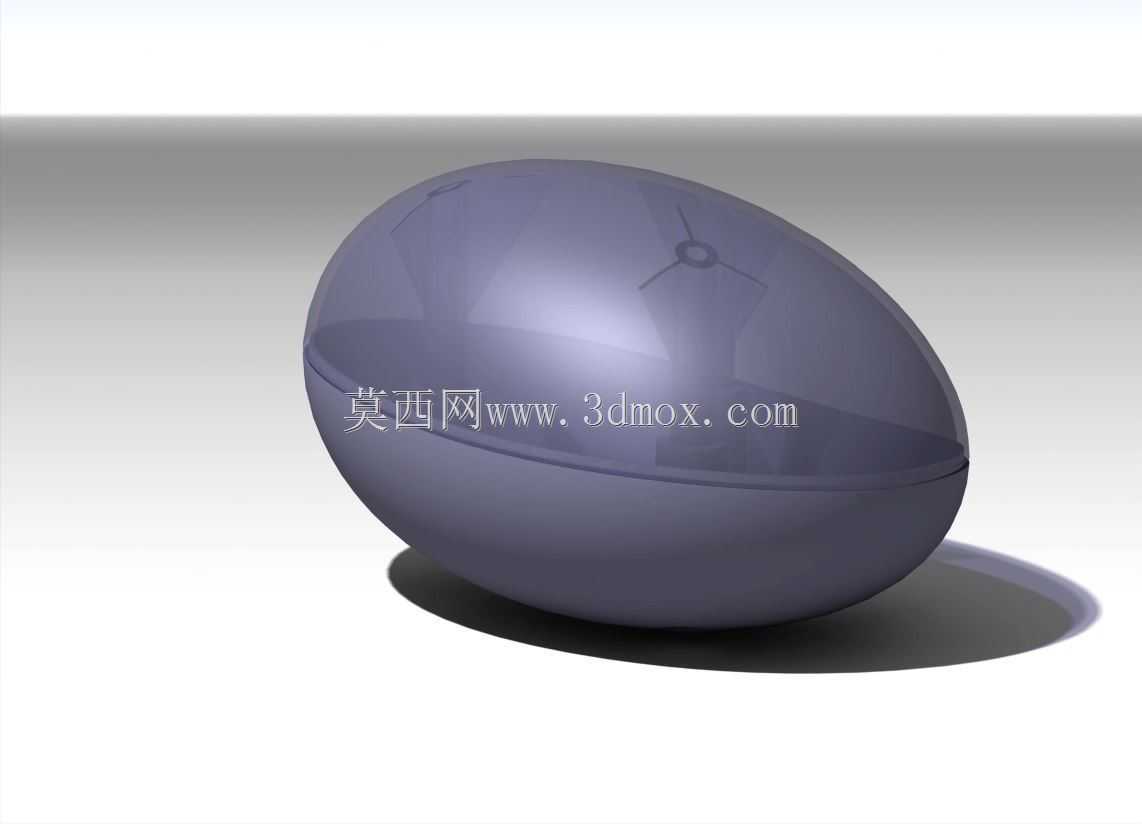

　　分割指令的运用是这类结构建模的核心要点，建模时先完成整体半球壳体与内部筋位的一体化造型，再根据实际装配需求，用分割面将整体结构拆分为多个可独立拆装的瓣状部分，分割面的选择需要避开筋位与壳体的连接位置，尽量选择在曲面平滑无特征的区域，保证分割后的断面平整，拼接时能够精准对位，不会出现错位卡滞的问题。分割后的各瓣块边缘需要做微小的倒角处理，既可以去除分割产生的锐边，避免装配时划伤操作人员，也能在拼接时起到导向作用，降低装配对位的难度。

　　从实际使用的角度看，这类分割式半球结构相比整体式半球，优势在于可以在不拆卸整体基座的情况下，单独打开某一瓣结构对内部设备进行检修或者调整，比如安装在户外的监测设备，需要定期擦拭内部镜头或者更换传感元件时，不需要拆下整个防护罩，仅需拆开对应位置的瓣块即可操作，大幅降低后期维护的工作量。同时分割式结构的成型难度更低，对于大尺寸的半球壳体，整体成型需要更大的设备加工行程，分割后单个瓣块的尺寸更小，无论是注塑成型还是机加工，都能适配更多常规加工设备，降低生产制造成本。建模过程中需要注意分割后各瓣块的配合间隙，单边间隙预留0.1-0.2mm即可，间隙过大会导致拼接后缝隙明显，影响外观与防护性能，间隙过小则会因为加工误差导致装配困难，甚至出现拼接不到位的问题。
