IP67级防水防尘电气接线盒结构设计

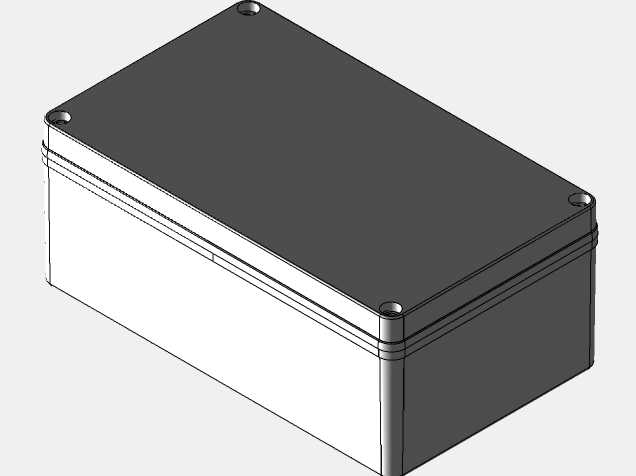

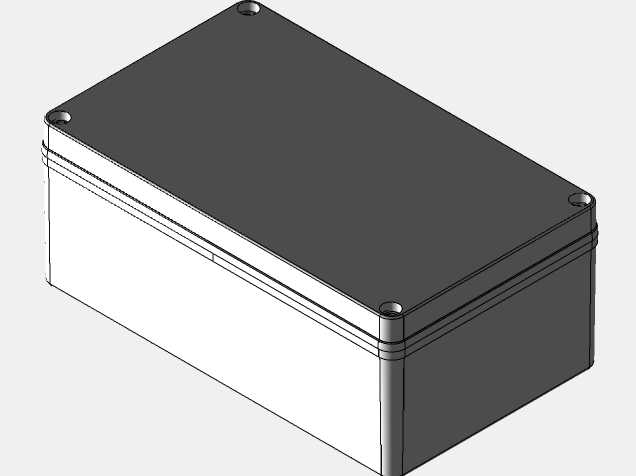

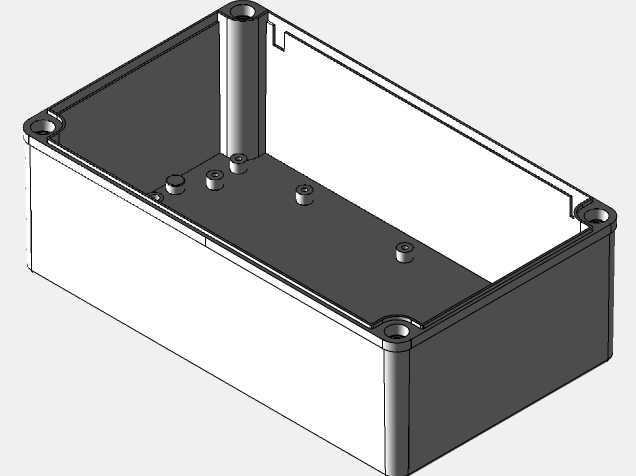

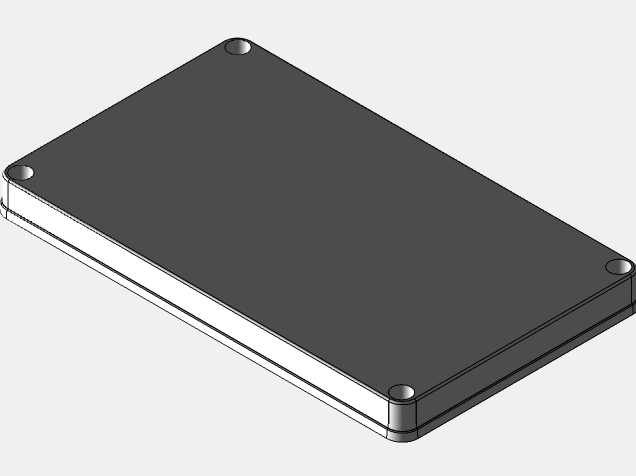

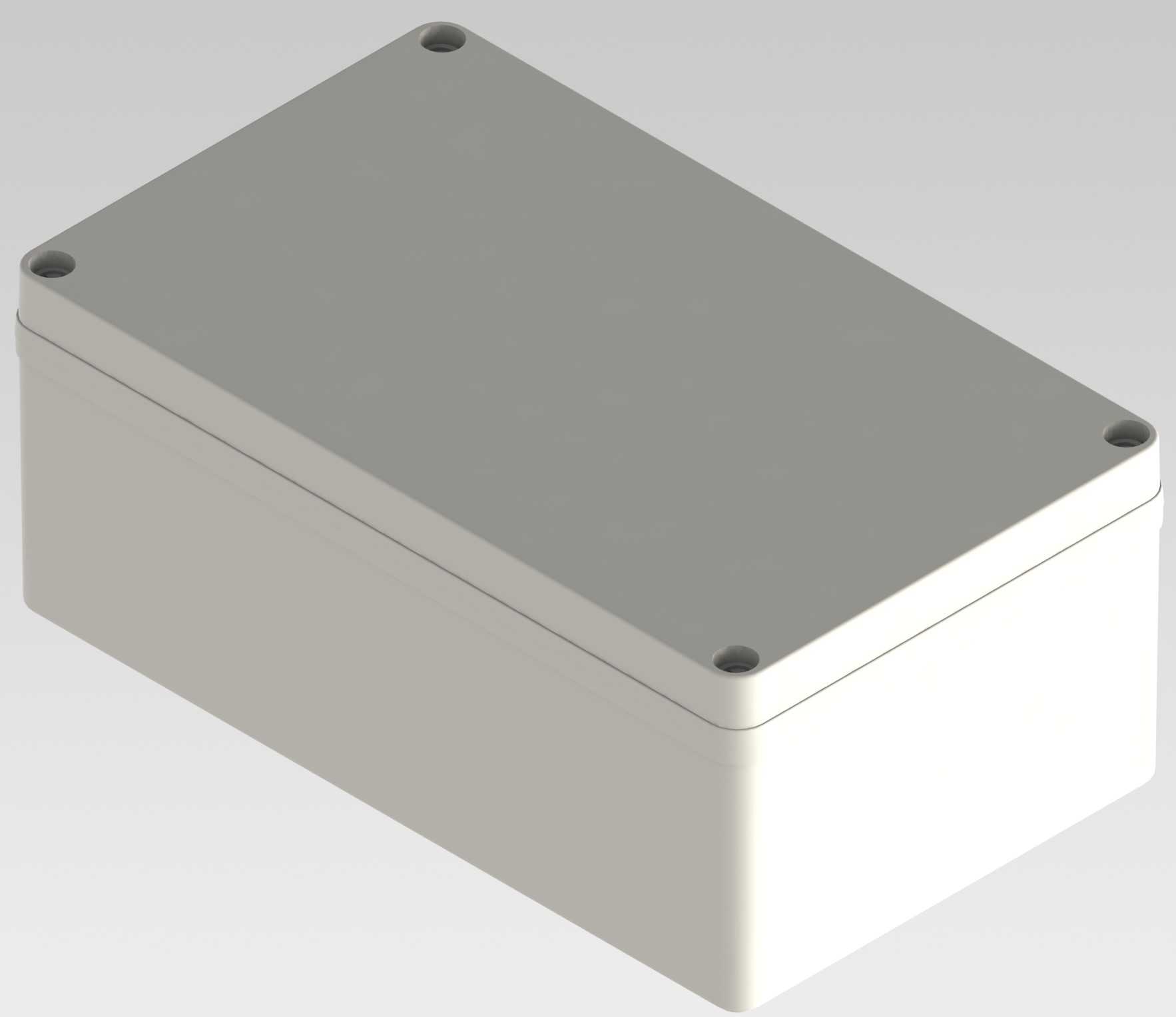

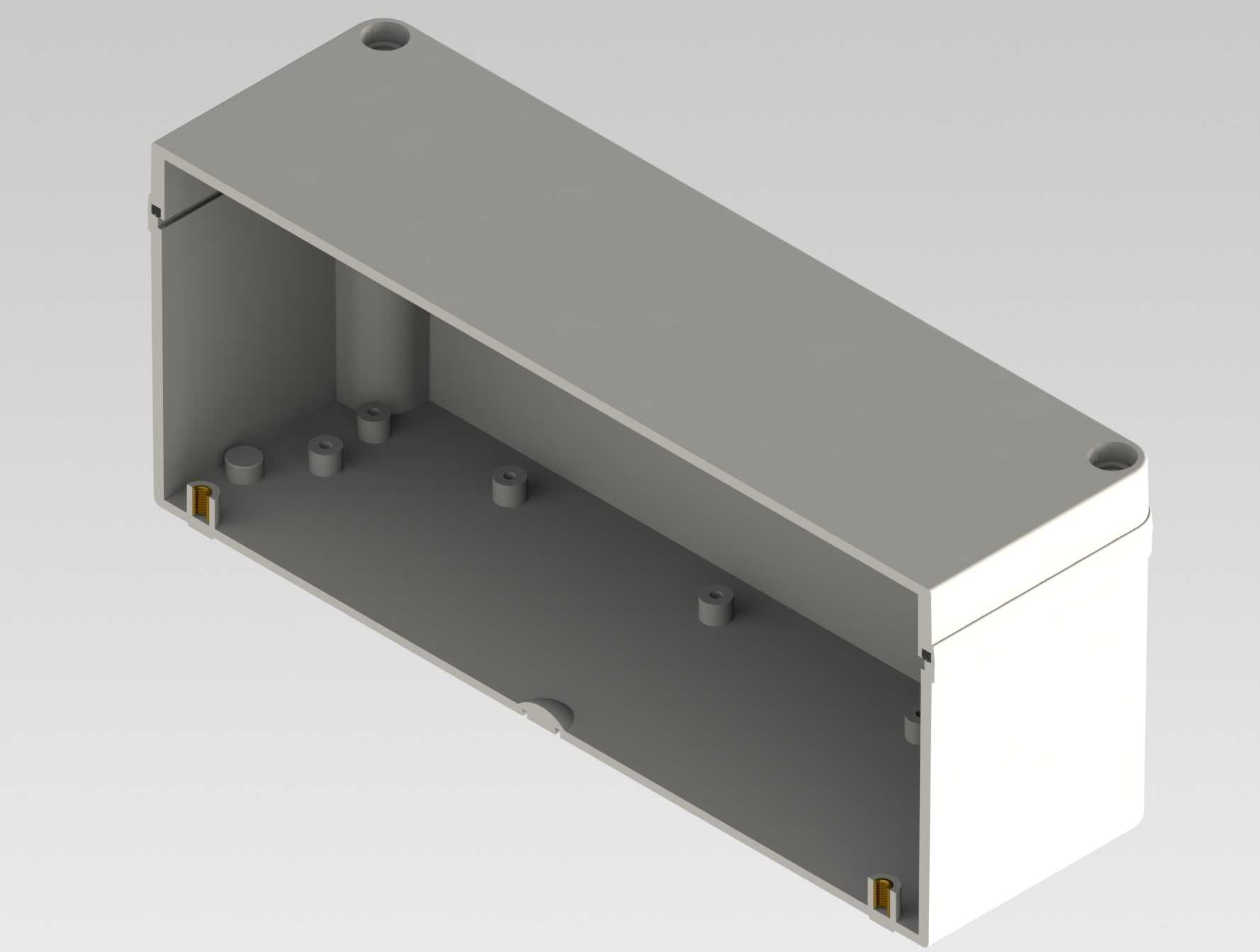

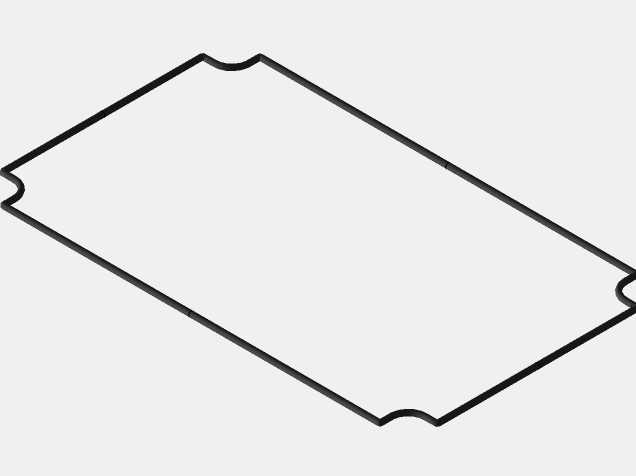

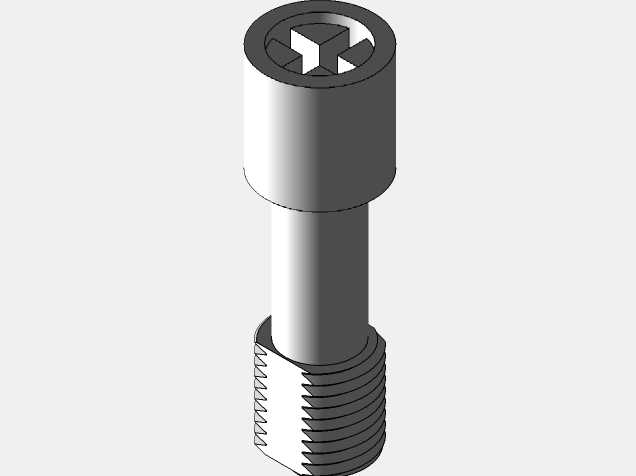

这款IP67防护等级的电气接线盒，主要面向户外露天电气布线、潮湿工况电控部署、工业现场线路接驳等场景设计，能够为内部的接线端子、线路接头、小型电气元件提供可靠的防护屏障，避免外界水汽、粉尘、飞溅杂物侵入造成的线路短路、接触不良、元件锈蚀等问题，在户外照明工程、港口机械设备配电、园林景观电控、污水处理现场布线、户外通信节点部署等场景中都有广泛的应用空间。从实际用途来看，这类接线盒承担着线路中转、分接、防护的核心作用，是电气布线系统中保障线路长期稳定运行的关键配套部件，相比普通无防护的接线盒，它能够适应更严苛的使用环境，减少后期运维的频次与故障排查成本。在功能特性上，这款接线盒达到IP67的防护等级，意味着它可以完全阻隔外界粉尘进入壳体内部，同时能够承受短时间常温常压下的浸水浸泡而不出现内部进水的问题，盒体与盒盖的配合面设计有连续的密封槽结构，配套安装密封胶条后可以实现周圈均匀压紧密封，四个角位的固定螺丝孔位做了下沉式设计，螺丝锁紧后不会突出盒体表面，同时孔位周边做了密封凸台结构，避免螺丝安装位置成为渗水的薄弱点。从设计思路来看，这款接线盒采用了上下分体式的矩形盒体结构，整体造型规整无多余突出结构，既方便多个盒体并排安装布局，也能够适配墙面安装、设备表面挂载、支架固定等多种安装方式；盒体侧壁预留了足够的平整区域，方便施工人员根据实际走线需求现场开孔安装防水电缆接头，不会因为侧壁弧度或加强筋结构影响开孔操作；盒体内部的边角位置做了小圆弧过渡，既能够提升注塑生产时的材料流动性，减少成型缺陷，也能够避免内部尖锐边角划伤施工人员的手部或是损坏线缆绝缘层。在尺寸与安装边界上，这款接线盒的外部长宽高尺寸为250mm、150mm、100mm，内部有效容纳空间充足，可以容纳多组接线端子排或是小型的中继控制模块，盒体四个角的安装孔位间距经过合理规划，既保证了盒盖锁紧时的密封压力均匀分布，也能够适配常规的膨胀螺丝、自攻螺丝安装尺寸，安装时不需要额外定制特殊的固定配件，常规的电气安装五金件就可以完成固定部署；盒体壁厚设计均匀，既保证了整体结构强度，在受到外力挤压、轻微碰撞时不会出现开裂变形，也控制了整体的材料用量与产品自重，不会给安装承载面带来额外的负重负担。
