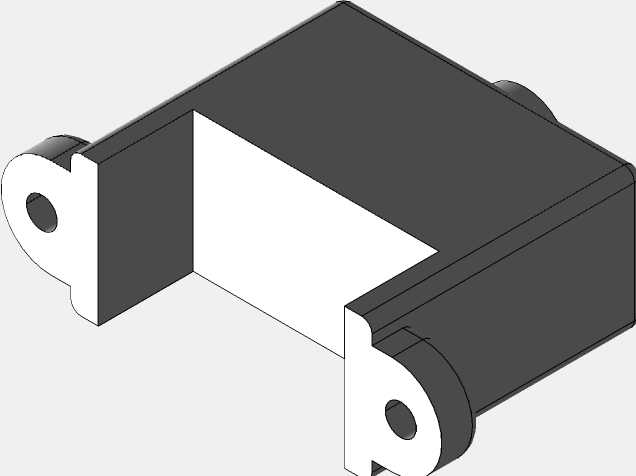

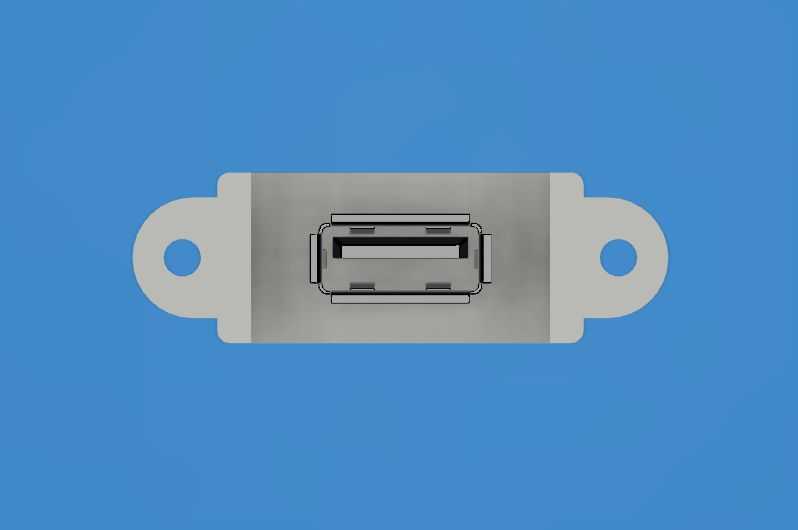

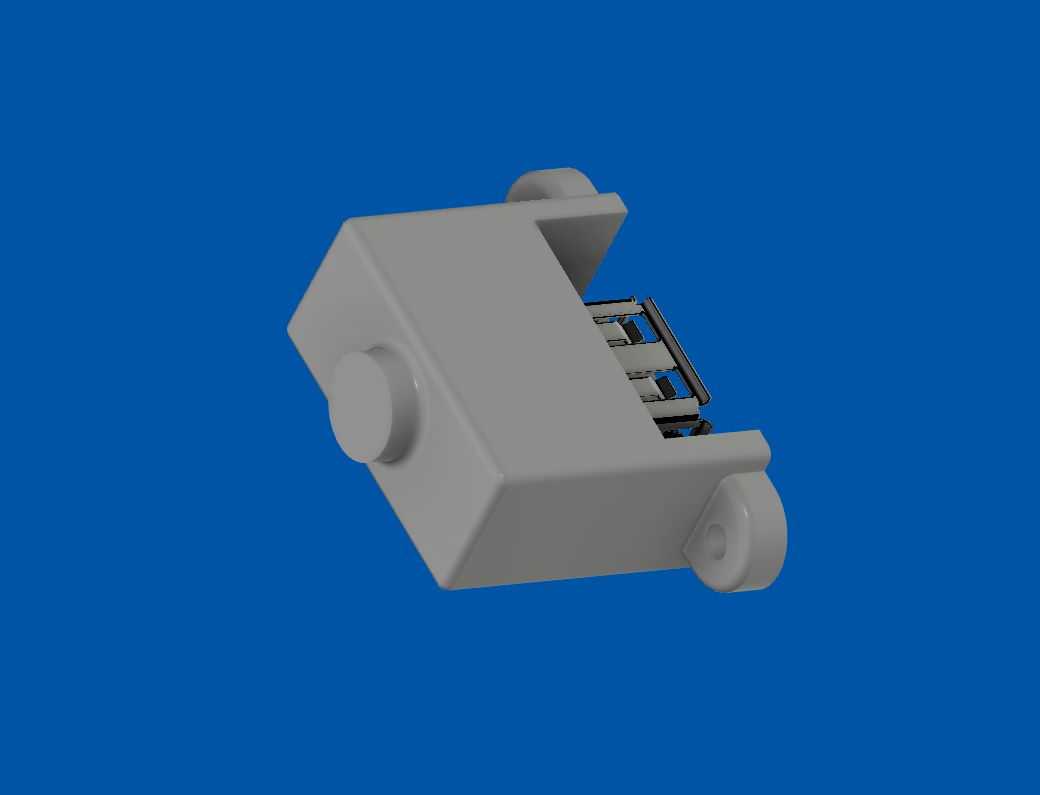

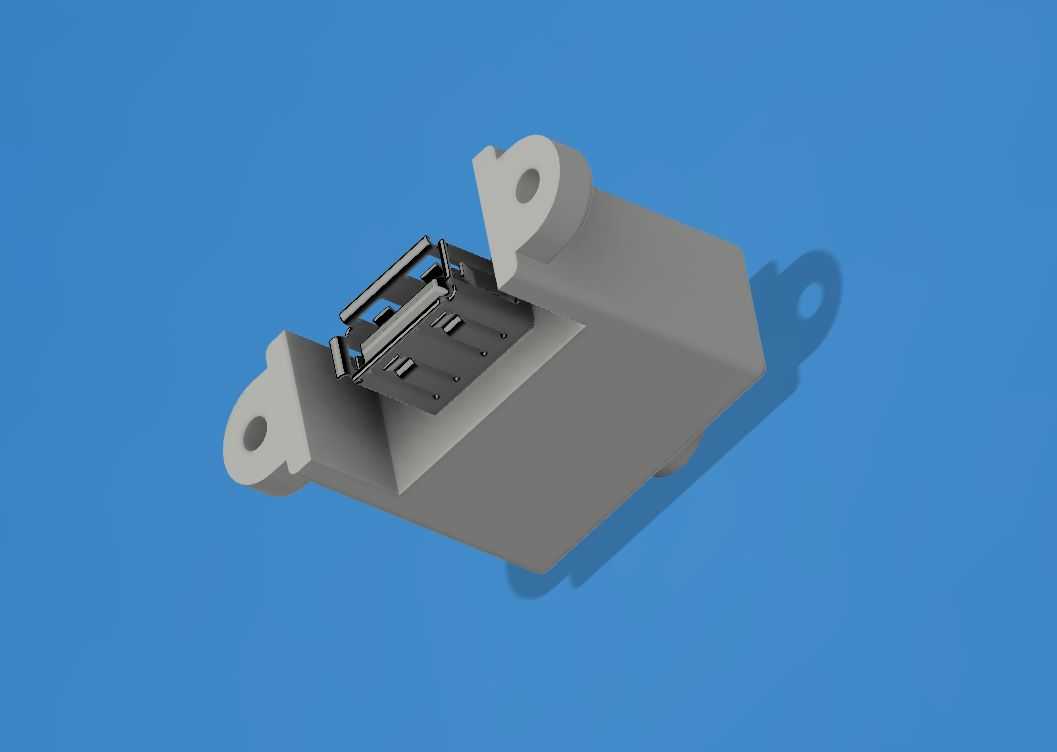

面板安装式USB A型接口连接座结构

这款面板安装式USB A型连接座，主要面向工业控制设备、仪器仪表、定制化电子机箱的外露接口布设场景，解决常规直插USB接口无固定、易松动、面板开孔后接口晃动偏移的常见问题，在工业操作台、嵌入式设备面板、外置设备转接面板上都能适配使用，能够为外露的USB数据传输接口提供稳定的固定支撑，避免日常插拔过程中接口受力偏移导致的内部焊盘脱焊、接线断裂等故障。从功能特性来看，这款连接座保留了标准USB A型接口的全部电气适配能力，支持常规USB2.0规范下的数据传输与供电输出，两侧延伸的带安装孔固定耳是核心结构设计，能够通过螺丝直接将整个接口座锁紧在设备面板内侧，安装完成后接口端面与面板开孔精准对齐，插拔过程中受力直接传递到面板结构上，不会对内部的PCB板或者接线端产生拉扯应力。设计过程中重点规避了常规面板USB接口常见的孔位对齐偏差问题，两个安装孔的中心距、接口本体的外轮廓尺寸都做了公差收敛，适配常规厚度1-3mm的设备面板，安装时只需要在面板上开出对应尺寸的矩形避让孔，在两侧对应位置打出两个螺丝过孔即可完成固定，不需要额外设计定制压片或者固定结构。整体外形采用方正的基座设计，接口部分突出基座的高度刚好匹配常规面板的沉台深度，安装后接口端面与面板外表面基本齐平，不会出现突出过多容易磕碰、或者凹陷过深导致插头无法完全插入的问题。基座部分的内部做了限位筋结构，标准USB母座嵌入基座后不会出现前后窜动，两侧的固定耳与基座为一体化结构，受力强度足够应对日常频繁插拔的受力需求，不会出现固定耳断裂的情况。在实际设备集成过程中，这款连接座可以直接搭配常规的USB A型母座使用，不需要对现有标准接插件做二次修改，既可以用于新设备的接口面板设计，也可以用于老旧设备的USB接口改装固定，替换原来无固定的悬空接口，大幅提升接口的使用寿命与连接稳定性，减少设备运维过程中因为接口松动导致的通讯故障、供电中断问题。
