带安装孔的薄型密封垫片结构设计

这款薄型密封垫片主要应用于各类机电设备、箱体组件的接合面密封场景，常见于动力舱壳体、电气控制箱、流体管路对接法兰的接触面之间，核心作用是填补接合面的微观加工凹凸间隙，阻断气体、液体、粉尘等介质的渗漏路径，同时能缓冲接合面之间的小幅振动冲击，避免硬接触造成的接触面磨损，提升连接结构的密封可靠性与使用寿命。从实际使用场景来看，这类垫片常被用在需要定期拆解维护的设备接合部位，相比一体式密封胶层，它拆装更换便捷，不会在接合面残留难以清理的胶渍，维护成本更低，适配多频次拆装的运维需求。

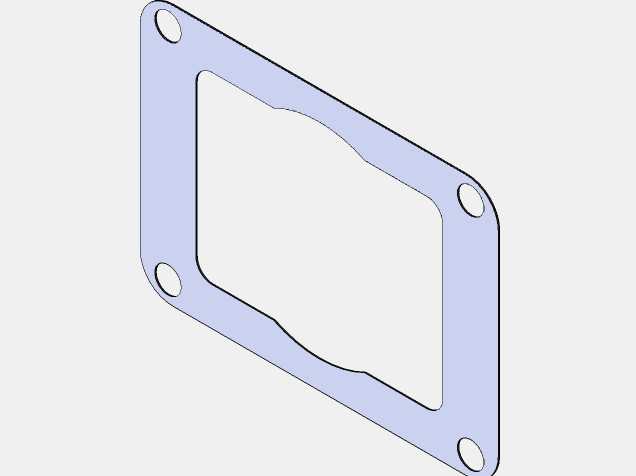

在功能特性上，这款垫片采用等厚薄板结构设计，整体轮廓贴合对接部件的接合面外轮廓，中部开设大尺寸中空避让区域，能够完全避开接合面中部的功能窗口、穿线通道或者流体过流区域，不会干涉对接部位的原有功能通路。四个角位分别设置圆形贯通安装孔，孔位位置与对接部件上的紧固螺栓位置完全匹配，安装时螺栓可直接穿过垫片孔位将两侧部件锁紧，无需额外设置定位结构，安装过程中垫片不会发生移位偏斜，能保证密封面完全对齐，避免局部密封失效。垫片的内边缘做了适配接合面内侧轮廓的曲线修型，能够完全贴合接合面的内侧边界，不会出现向内突出遮挡通路、或者向内缩进导致密封面覆盖不足的问题，外边缘则采用圆角过渡处理，既避免尖角应力集中造成垫片安装时撕裂，也能减少安装过程中尖角剐蹭操作人员的风险。

从设计思路来看，这款垫片优先保证密封面的有效覆盖面积，所有轮廓边界都比对接接合面的密封带宽出均匀余量，确保螺栓锁紧后垫片被压紧的区域完全覆盖整个密封路径，不会出现密封断点。安装孔的孔径设计略大于配套螺栓的外径，既能够抵消部件加工带来的小幅孔位误差，降低安装对位难度，也不会因为孔径过大导致密封面有效压紧面积缩减。整体厚度根据密封介质的压力、压紧螺栓的锁紧力做了匹配设计，既能够在螺栓锁紧后产生足够的弹性变形填补接触面间隙，也不会因为厚度过大导致螺栓锁紧行程过长、接合面贴合不严的问题。

在安装边界上，这款垫片的外轮廓尺寸完全适配对应接合部件的安装空间，不会突出到部件外侧影响周边其他组件的装配，四个安装孔的中心距严格匹配对接部件的螺栓孔位公差要求，中部中空区域的尺寸完全避让开接合面的功能区域，安装后不会与内部的运动部件、接线端子、流道结构产生干涉，能够直接适配对应规格的箱体或法兰接合面，无需二次裁切修型即可直接使用。
