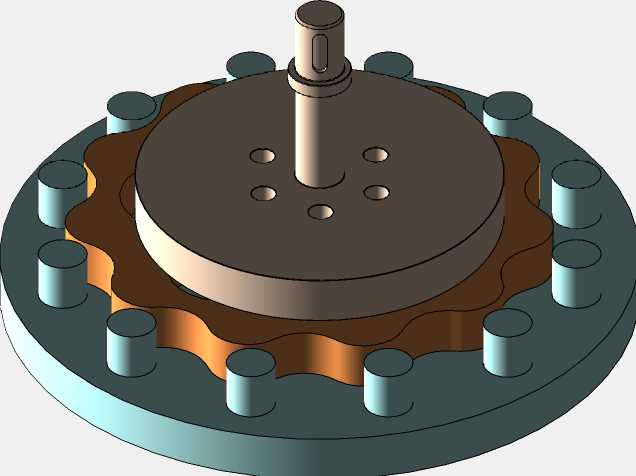

高精度摆线针轮传动结构三维设计

这款摆线传动结构是精密减速传动领域的核心功能部件，目前广泛应用在工业机器人关节驱动、自动化生产线输送动力单元、精密机床进给机构、食品包装机械传动端、起重设备动力传输模块等对传动精度、承载能力、回程间隙有严苛要求的场景中，能够在紧凑安装空间内实现大减速比动力传输，替代传统多级圆柱齿轮减速结构，大幅缩减传动系统的整体体积与重量。

从实际用途来看，该结构核心作用是将伺服电机、步进电机等原动机输出的高转速低扭矩动力，转换为低转速大扭矩的输出动力，同时通过摆线轮与针齿的多齿啮合特性，有效降低传动回程间隙，提升传动系统的刚性与抗冲击能力，适配频繁正反转、启停的复杂工况，在重载传动场景下也能保持稳定的传动效率，避免传统齿轮传动易出现的断齿、磨损过快等问题。

在功能特性设计上，该结构采用少齿差行星传动原理，摆线轮与针齿壳上的圆柱针齿实现多齿同时啮合，重合度远高于普通齿轮传动，因此具备更强的过载承受能力，传动过程中运行平稳、噪音极低，同时单级传动即可实现较高的减速比，无需搭配多级齿轮组即可满足多数工业场景的减速需求，传动效率维持在较高水平，长期运行的能耗表现优于同减速比的普通齿轮减速结构。

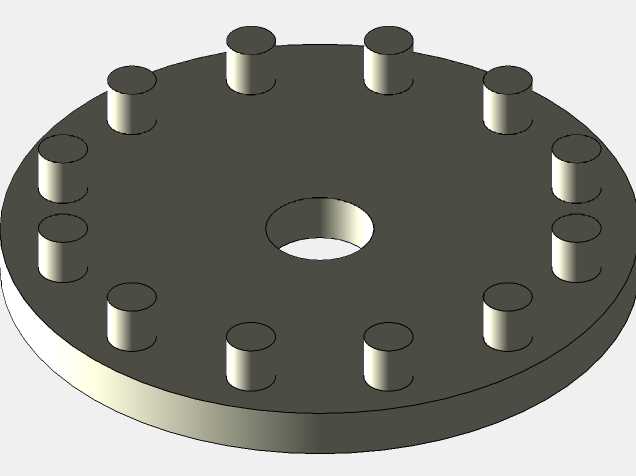

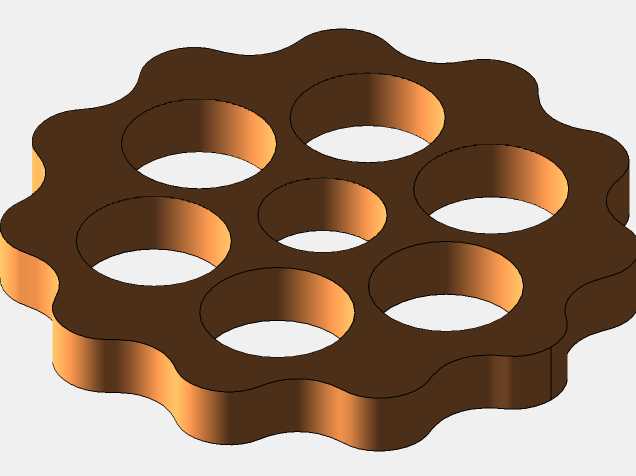

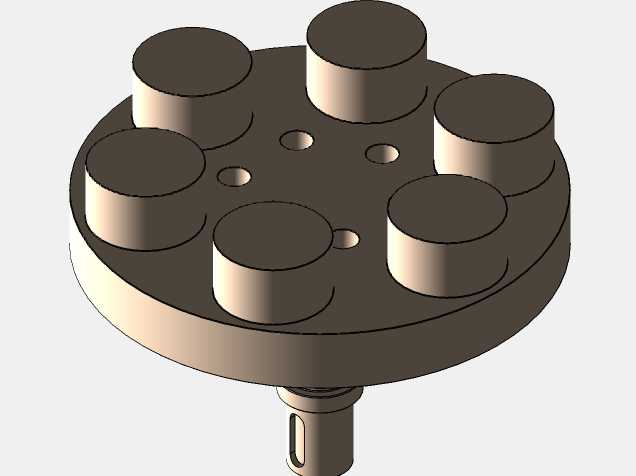

设计思路层面，该结构围绕紧凑化、高刚性、低间隙的核心需求展开，输入轴端搭配偏心套结构带动摆线轮做平面行星运动，针齿沿针齿壳圆周均匀排布，保证摆线轮转动过程中始终有半数以上针齿参与啮合，均匀分散传动载荷；输出端采用销轴式输出结构，将摆线轮的行星运动转换为定轴转动输出，各部件的配合公差经过严谨校核，既保证装配过程的顺畅性，也能控制整体传动间隙在极小范围内，适配精密传动场景的精度要求。

从外形尺寸与安装边界来看，该结构整体采用圆盘式同轴布局，输入轴与输出轴保持同轴线设计，最大外径适配常规伺服电机的安装法兰尺寸，轴向长度远小于同参数的多级圆柱齿轮减速器，安装时可直接与驱动电机、负载端通过法兰对接，无需额外设计复杂的连接支架，输入端轴径、输出端轴径以及安装孔位均按照通用工业传动标准设计，能够直接替换同规格的现有减速部件，无需对原有设备的安装结构做大幅改动，适配各类设备的紧凑安装空间需求，降低设备改造与设计的整体成本。
