汽车车身曲面曲率可视化三维建模作品

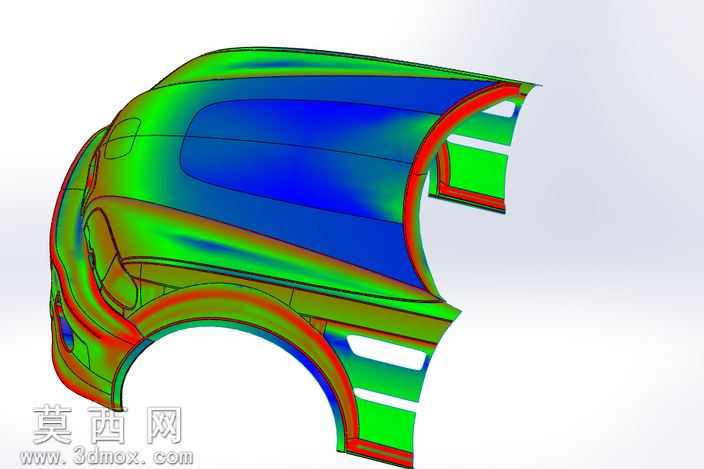

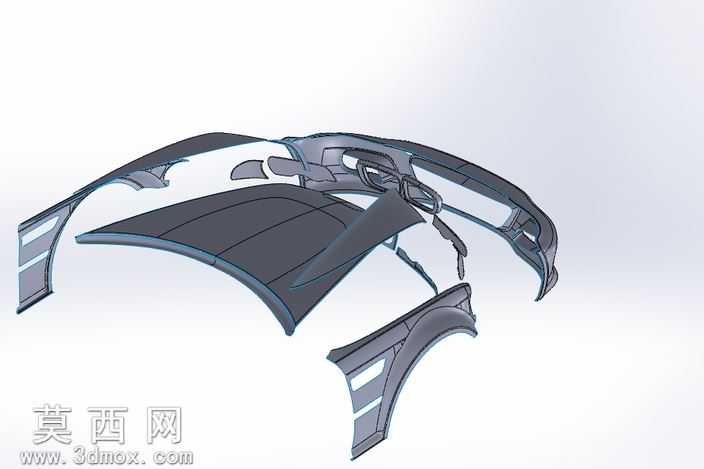

本作品围绕汽车车身外覆盖件的曲面设计展开，依托三维建模环境完成从基础轮廓搭建到曲面质量校验的全流程设计。建模初期首先梳理汽车车身的型面逻辑，以车身侧围的整体轮廓为基准，先绘制关键位置的空间轮廓曲线，通过调整曲线的控制点位置、曲率连续性，保证基础线架能够匹配汽车车身的流畅造型趋势，避免后续曲面出现生硬的折角或者曲率突变问题。在曲面构建阶段，采用放样、边界曲面等建模方式逐块拼接车身曲面，每完成一块局部曲面就即时进行曲率连续性检查，保证相邻曲面之间达到G2及以上的连续标准，让车身整体曲面过渡顺滑，符合汽车外观设计的空气动力学要求与审美需求。作品中呈现的彩色曲率分析效果，是通过建模软件内置的曲率分析工具生成，不同色彩对应曲面不同的曲率数值区间，蓝色区域代表曲率平缓的大弧面，绿色区域代表曲率过渡的中间区域，红色区域代表曲率变化较大的折边与轮廓位置，通过这种可视化的校验方式，可以快速定位曲面存在的凹陷、凸起、曲率不连续等缺陷，针对性调整曲面的控制点权重与边界约束条件，反复迭代优化曲面质量。在结构处理上，重点还原了车身轮拱位置的曲面收边、侧围装饰条的安装凹槽、车身侧面的型面转折等细节结构，保证曲面造型既具备流畅的视觉效果，也能匹配实际车身生产的结构合理性。整个建模过程遵循从整体到局部的设计思路，先敲定车身的大面走势，再逐步细化局部的细节特征，避免过早陷入细节调整而打乱整体的造型比例，通过曲率可视化的校验方法，大幅提升了曲面建模的效率与最终成型质量，能够为汽车外观设计的前期方案验证、曲面建模教学提供直观的参考样例，帮助理解汽车曲面建模中曲率控制的核心要点，掌握高质量工业曲面的构建与校验方法。
