一体式车用座椅钣金结构三维设计

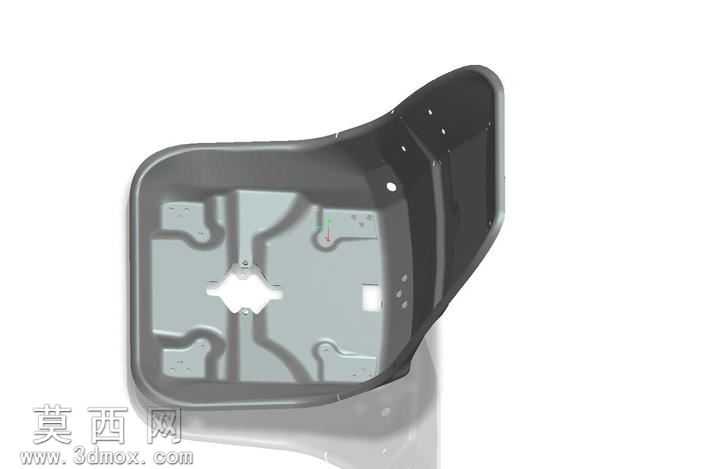

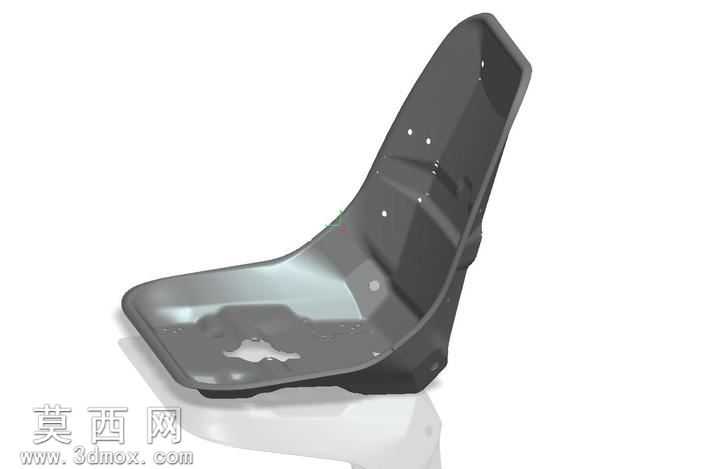

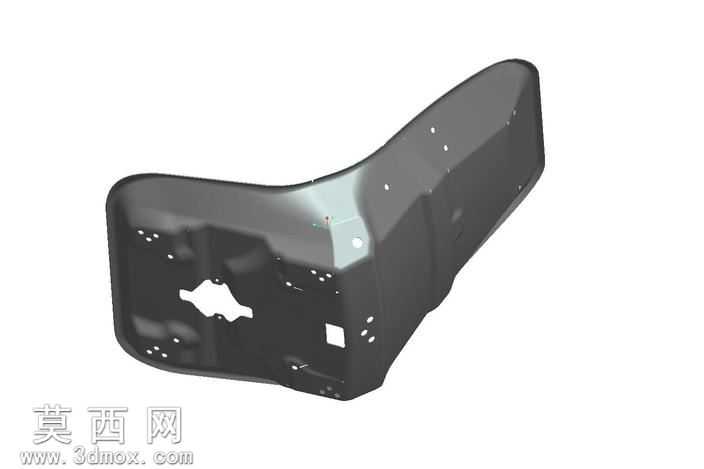

该作品为车用一体式座椅钣金承载结构的三维设计成果，建模阶段采用Creo软件完成全参数化构建，全程遵循钣金件的加工工艺逻辑开展设计。建模初期先依据人体工学乘坐曲面的基准要求，绘制座椅的整体轮廓草绘，通过拉伸、曲面偏移、加厚等基础命令生成座椅的主体胚体，再结合钣金冲压成型的工艺特性，对胚体的弯折圆角、拔模角度进行逐一校准，确保所有弯折区域的圆角半径符合钣金冲压的最小工艺要求，避免后续加工出现开裂、起皱等不良问题。结构设计上，该座椅采用一体化钣金成型方案，摒弃了传统座椅多组件拼接的冗余结构，座盆与靠背区域通过平滑的曲面过渡实现刚性连接，在座面受力集中区域设计有内凹的加强筋结构，通过局部的曲面形变提升整体结构的抗形变能力，无需额外焊接加强件即可满足日常乘坐的承载强度要求；靠背区域预留了多个标准化安装孔位，可直接适配头枕、座椅调节机构、侧围装饰件的安装需求，孔位的位置度公差在建模阶段通过参数化约束严格控制，保证后续装配的互换性。材质与渲染环节，设计中选用车用高强度冷轧钢板作为基材，渲染时赋予模型哑光深灰的金属漆面材质，调整材质的粗糙度、反射率参数模拟真实钣金件经电泳、喷塑后的表面质感，同时在模型边缘添加细微的倒角光影效果，还原钣金件经冲压去毛刺后的真实边缘状态；场景渲染时搭配浅灰色哑光展示台，通过三点布光方案突出座椅的曲面起伏与结构细节，清晰展现座面的凹陷承托区、靠背的侧向支撑结构的形态特征。设计过程中充分考虑了钣金加工的落料、冲压、弯折、冲孔全工序需求，所有特征的构建顺序与实际加工工序保持一致，模型的壁厚保持均匀一致，避免出现壁厚突变导致的冲压应力集中问题，同时对所有锐边进行了倒钝处理，既提升了使用过程中的安全性，也符合钣金件的加工规范。整体模型结构完整，特征参数可编辑，可直接用于后续的工程图导出、冲压模具开发以及整车装配的干涉校验工作。
