精密加工中心高速电主轴三维结构设计

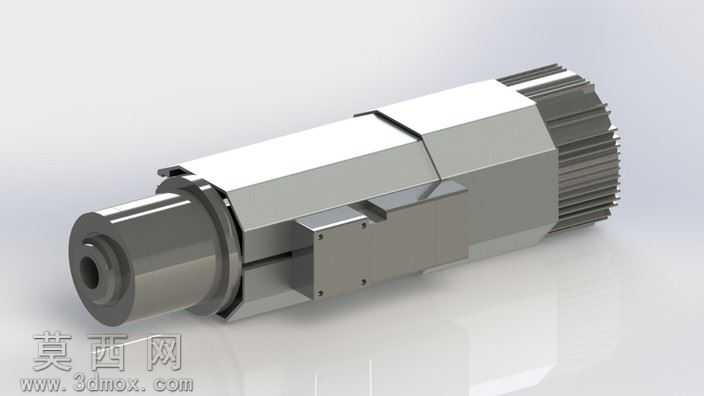

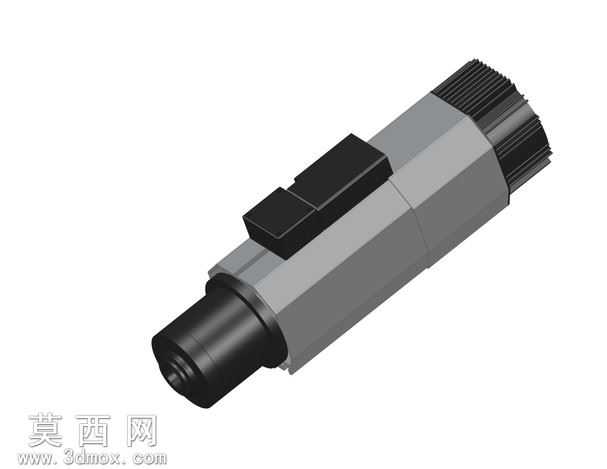

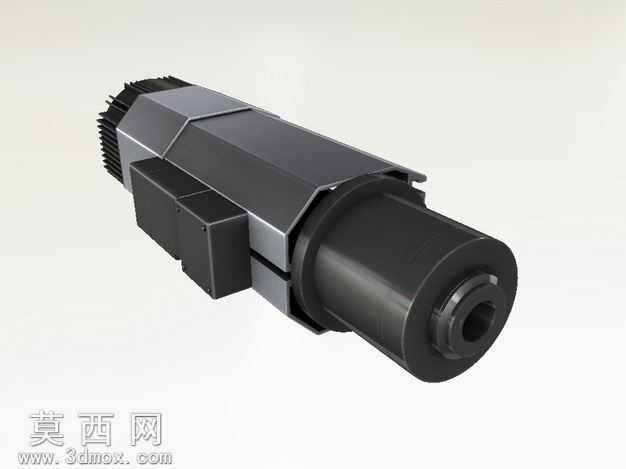

本模型为精密加工用高速电主轴三维结构设计，采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工主轴的实际设计规范，对主轴的各个功能模块进行了1:1比例的结构还原。模型整体采用同轴式布局设计，将电机转子与主轴芯轴做一体化集成设计，摒弃了传统主轴的皮带传动、齿轮传动结构，从结构根源上消除了传动间隙与传动振动问题，能够保障主轴在高转速工况下的回转精度。建模过程中对主轴的各个功能段做了精细化特征构建：前端为标准刀具安装锥孔段，配套设计了主轴端面定位结构与锁紧配合面，能够实现刀具的高精度装夹与定位；中部为电机定子安装腔体，预留了定子冷却套的安装空间，可适配环形水冷结构实现高速运转时的温度控制；后端设计了编码器安装位与气密封结构，既能够实现主轴转速的实时闭环检测，也可以通过压缩空气形成密封屏障，避免加工过程中的切削液、粉尘进入主轴内部造成轴承磨损。外观渲染部分采用工业级写实材质方案，主轴主体金属壳体赋予磨砂哑光合金钢材质，表面做了细微的拉丝纹理处理，还原金属加工件的真实质感；前端输出轴段采用发黑处理的硬质合金材质，表面粗糙度设置为Ra0.8的高精度加工效果，突出工作段的耐磨属性；中部接线盒部分采用哑光黑色工程塑料材质，与金属壳体形成清晰的材质区分；后端散热筋结构做了等距阵列特征构建，既还原了散热结构的真实形态，也通过规整的阵列特征提升了模型整体的视觉层次感。结构设计层面充分考虑了实际装配逻辑，所有零部件之间保留了合理的装配间隙，轴承安装位、密封件安装槽、紧固件孔位等细节特征均做了完整还原，没有出现特征缺失或者干涉问题。模型同时导出了STEP、IGES等通用中间格式，能够适配多款主流三维CAD软件的导入编辑需求，可用于机床结构教学演示、主轴结构改进设计、加工设备虚拟装配仿真等场景，能够帮助设计人员直观理解高速电主轴的内部构造与装配关系，也可作为非标主轴设计的参考基础模型，缩短同类产品的前期设计建模周期。
